Indienststelling
54

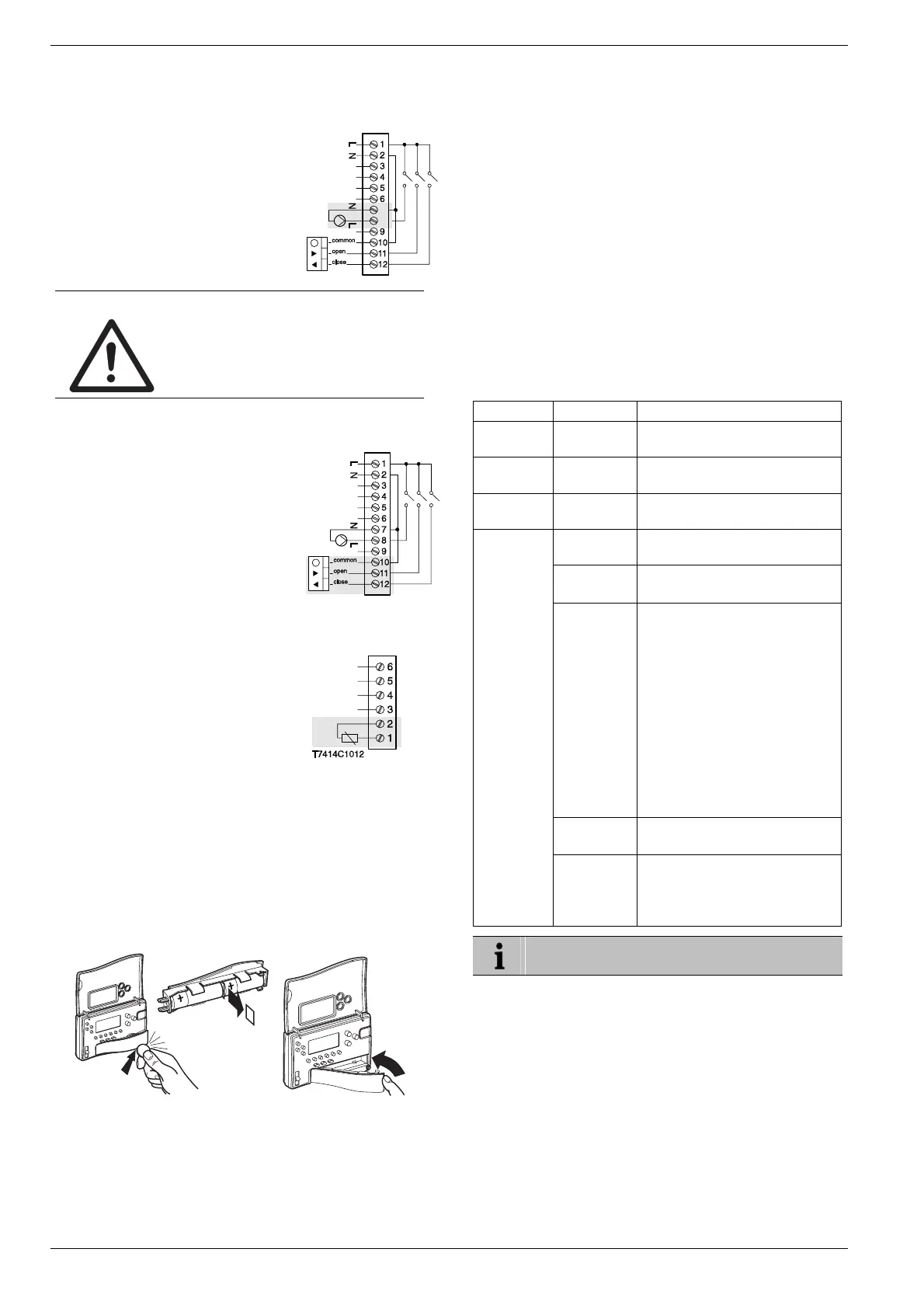

6.1.5. Aansluiten van een pomp
(230 V~, optioneel)
► Strip de kabel 7 mm.
► Sluit de pomp aan zoals op het
schema hiernaast (zie ook
omslagpagina, Fig. 3 (8)).
OPGELET Schade aan de HM 80!
Kortsluiting bij verkeerde installatie.
► Respecteer de installatieinstructies.
6.1.6. Aansluiten van de mengklep
(230V~)
► Strip de kabel 7 mm.
► Sluit de mengklep aan zoals op het
schema hiernaast (zie ook
omslagpagina, Fig. 3 (8)).
6.1.7. Aansluiting van de ruimtevoeler
(optioneel)
► Strip de kabel 7 mm.
► Sluit de ruimtevoeler aan zoals op het
schema hiernaast (zie ook omslagpagi
Fig. 3 (7)).
6.2. Sluiten van de behuizing
► Plaats de behuizing er terug op (zie omslagpagina,
Fig. 5).
► Span de schroeven aan op de behuizing.
6.3. Elektrische installatie van
Chronotherm CM67RFMV
6.3.1. Plaatsen van de batterijen
► Open het deksel van uw Chronothern. Steek een muntstuk
onder de rechterkant van de batterijhouder en til deze
omhoog.
► Trek het papiertje tussen de 2 AA LR6 (Alkaline) batterijen
weg en druk de batterijhouder weer in de thermostaat.
Na een korte periode verschijnt de nodige informatie.
7. Indienststelling
Tijdens de indienststelling wordt de HM 80 met de
CM67RFMV gelinkt.
7.1. Indienststelling van de universele
mengklepsturing HM 80
► Schakel de stroom in.
► Controleer de mengklep (manueel openen en sluiten,).
Druk op de OPEN-toets (de pomp draait).
Druk op de SLUITEN-toets.
7.2. LEDs op de universele
mengklepsturing HM 80
De LEDs van de HM 80 geven de verschillende werkingen
aan van het toestel.
Betekenis van de 4 LEDs (zie omslagpagina, Fig. 2):
LED Display Meaning
LED 1
(rood)
Licht op Mengklep gaat open
LED 2
(groen)
Licht op Mengklep gaat dicht
LED 3
(groen)
Licht op Pomp draait
Licht op
Ruimtevoeler in kortsluiting of
kabelbreuk (mengklep sluit)
Knippert
1/9 aan/uit
Geen toestel aangesloten
Knippert
9/1 aan/uit
RF-communicatie onderbroken
voor meer dan 3 uur. Als de
kamertemperatuur niet wordt
doorgegeven regelt de sturing
naar 20 °C ruimtetemperatuur
voor verwarmen en 26 °C voor
koeling.
Als de ruimtetemperatuur niet
wordt doorgegeven wordt
steeds de minimum
ruimtetemperatuur behouden
(vorstbeveiliging).
Knippert
5/5 aan/uit
Teach-in mode
LED 4
(rood)
Knippert
5/5 aan/uit
Radiosignaal
Ontvangst signaal:
5 x knipperen: Uitstekend
1 x knipperen: Voldoende
Knippert 9/1 Aan/Uit komt overeen met 0,9 s LED
"aan" en 0,1 s LED "uit".
