3ES
INSTALACIÓN
Es importante que las instrucciones de instalación se sigan para la correcta instalación de este aire
acondicionado portátil. Por favor llamar al Centro de Atención a Clientes si usted tiene cualquier
dificultad o duda con respecto a estos procedimientos de instalación.

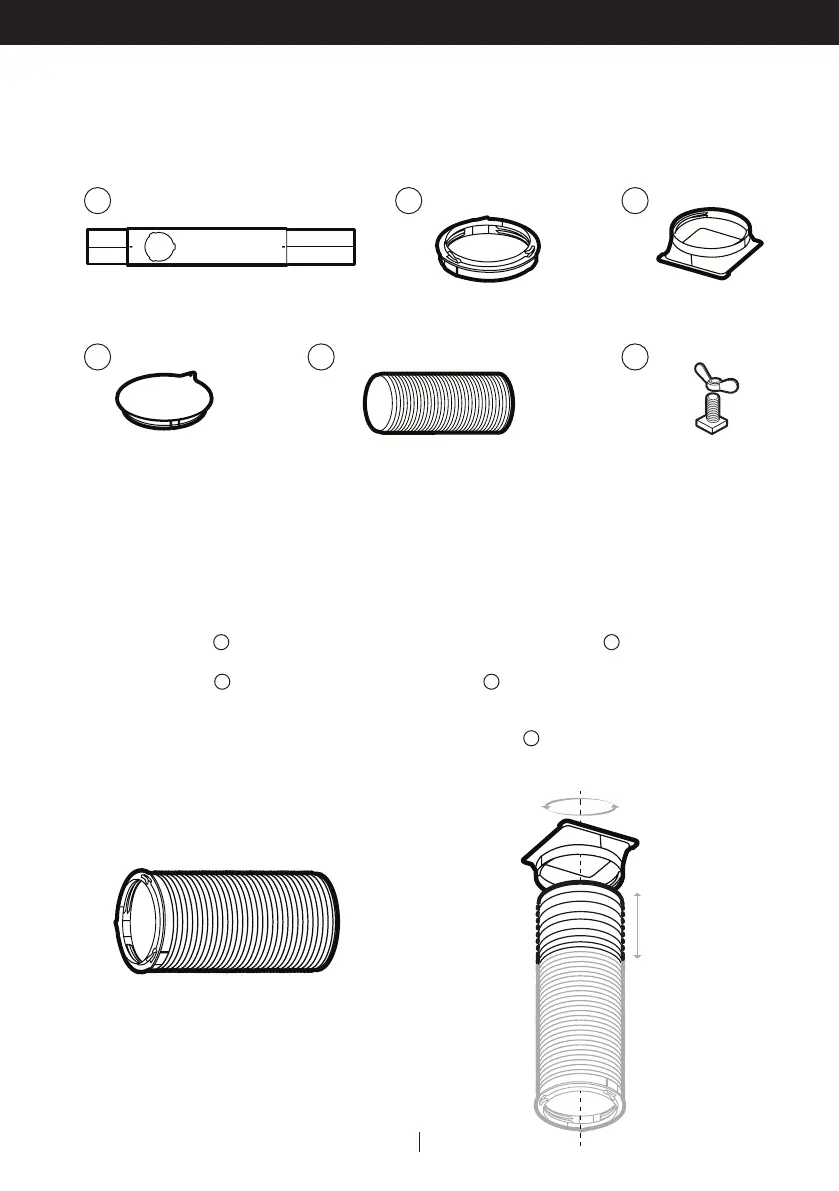

Kit de Instalación:
Pasos de la Instalación:
1. Soporte Deslizante para
Ventana / Puerta
(1 Juego) 4. Tapa para Orificio (2 Piezas)
2. Adaptador para Panel de
Ventana
(2 Piezas) 5. Manguera de Salida de Aire (2 Piezas)
3. Conector de Manguera (2 Piezas) 6. Tornillo de mariposa (2 Piezas)
1 3
x1
x2 x2
2
Manguera:
Longitud: 12" to 47" (30 cm to 120 cm)
5 6
x2 x2
4
x2
El ducto de escape y el adaptador del panel del soporte de la ventana están premontados
dentro del paquete.
El ducto de escape y el conector del ducto de escape requieren montaje. Por favor, siga los
siguientes pasos:
Expanda el extremo no montado del ducto de salida de aire de 4" a 8" y luego enrosque
cuidadosamente las conexiones del ducto de salida de aire
.
Gire el conector del ducto de salida de aire en sentido contrario a las agujas del reloj durante 3 o 4
vueltas hasta que se complete el enroscado.
1.
2.
5
5 3
3
2
4" to 8"
(10 cm to 20 cm)
a.
b.
a.
b.
1
.
2
.
