Montaje
8 www.honeywellgenerators.com Generador Portátil HW6200 Manual del propietario
Paso 2: Instale el eje de la rueda y las ruedas
1. Instale los soportes del eje de la rueda en el armazón
usando pernos hexagonales de hilo completo de
16 mm y tuercas dentadas de brida de 13 mm.
1A. Instale primero el soporte previamente instalado en el
armazón.
1B. Instale el otro soporte (que se incluye en el bolso de
accesorios) en el armazón.
En cada extremo del eje:
2. Deslice la arandela de 9/16 pulg. hacia el eje.
3. Deslice y empuje la rueda hacia el eje hasta que
quede ajustado contra la arandela.
4. Deslice la segunda arandela de 9/16 pulg. hacia el
eje.
5. Deslice el pasador de chaveta en el orificio hasta que
esté completamente asentado.
6. Con el alicate de punta fina, doble cada extremo del
pasador de chaveta en direcciones opuestas para
asegurar la rueda al eje.
7. Regrese el generador a la posición vertical (de modo
que las ruedas y las patas de apoyo toquen el piso).
Para instalar el conjunto de las ruedas, necesitará:
Llave de dados con dado de 10 mm
*
* No se incluye
Alicate de punta fina
*
(1) eje de la rueda
(4) pernos hexagonales de hilo completo de 16 mm
(4) tuercas dentadas de brida de 13 mm
(1) soporte del eje
Se requieren dos soportes para instalar el eje de la rueda. Un
soporte ya se encuentra instalado en el eje y el otro se incluye
en la bolsa de accesorios del kit de ruedas.
(2) ruedas
(4) arandelas de 9/16 pulg.
(2) pasadores de chaveta

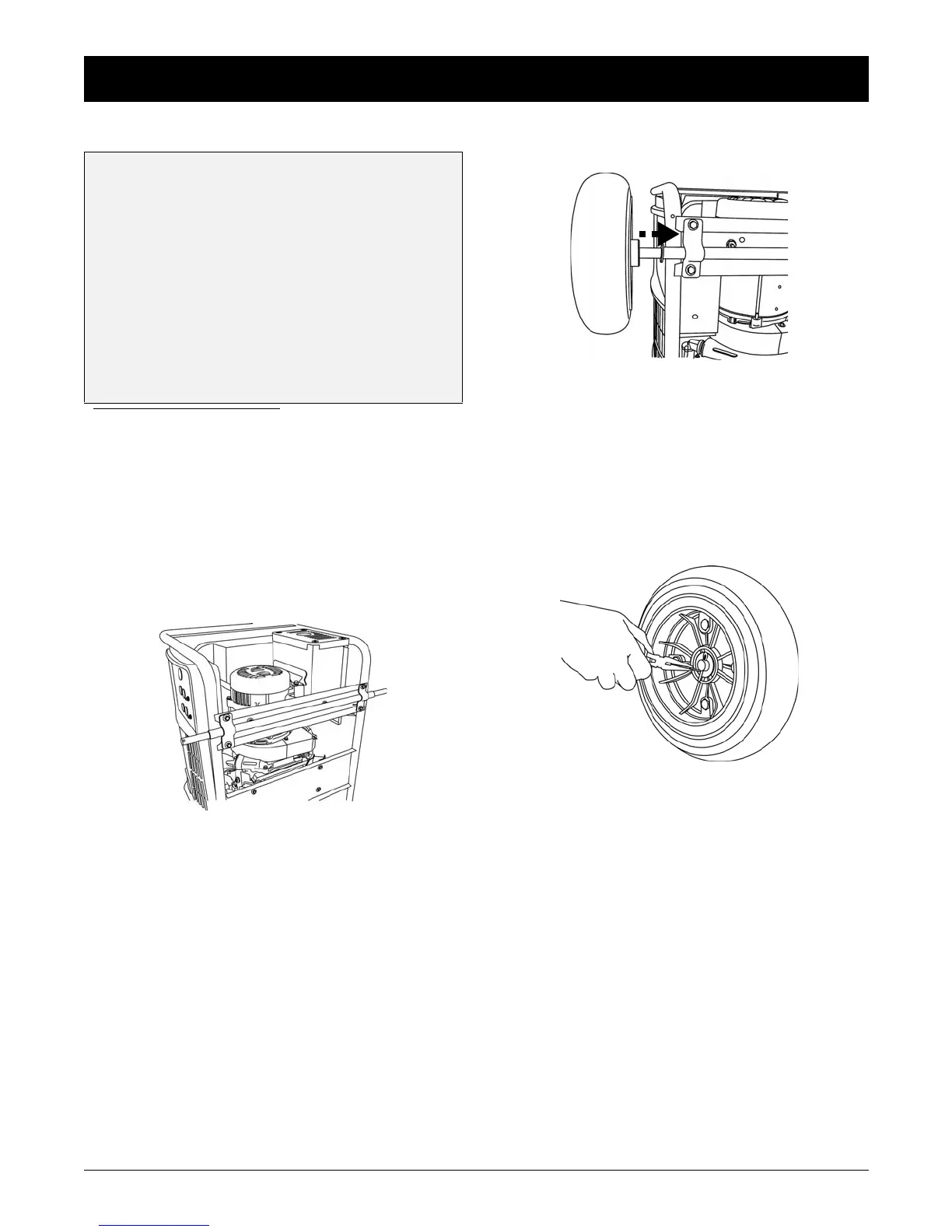

FIGURA 6: Eje de la rueda instalado en el
generador
FIGURA 7: Deslice la arandela hacia el eje de la
rueda
FIGURA 8: Instalación del pasador de chaveta
