Montaje
8 www.honeywellgenerators.com Generador eléctrico portátil HW7000E/HW7000EL Manual del propietario
Paso 2: Instale el eje de la rueda y las ruedas
1. Instale los soportes del eje de la rueda en el armazón
usando pernos hexagonales de hilo completo de
16 mm y tuercas dentadas de brida.
1A. Instale primero el soporte previamente instalado en el
armazón.
Los soportes del eje están desplazados (un lado es más
largo que el otro); durante la instalación coloque con el
lado corto hacia arriba (vea Figura 9).
1B. Instale el otro soporte (que se incluye en la bolsa de
accesorios) en el armazón.
En cada extremo del eje:
2. Deslice y empuje la rueda hacia el eje.
3. Deslice la arandela hacia el eje.
4. Deslice el pasador de chaveta en el orificio
previamente perforado hasta que quede
completamente asentado.
5. Con el alicate de punta fina, doble cada extremo del
pasador de chaveta en direcciones opuestas para
asegurar la rueda al eje.
6. Regrese el generador a la posición vertical (de modo
que las ruedas y las patas de apoyo toquen el piso).
Para instalar el conjunto de las ruedas, necesitará:
(1) eje de la rueda
(4) pernos hexagonales de hilo completo de
M10 x 16 mm
(4) tuercas dentadas con brida de M13
(1) soporte del eje
*
* Se requieren dos soportes para instalar el eje de la rueda. Un
soporte ya se encuentra instalado en el eje de la rueda; la caja
del kit de accesorios incluye otro soporte.
(2) ruedas
(2) arandelas de M16 x 30 mm de diámetro
externo x 2 mm
(2) pasadores de chaveta
Alicate de punta fina
†
Llave española de 13 mm
†
Llave de dados con dado de 10 mm
†
† No se incluye.

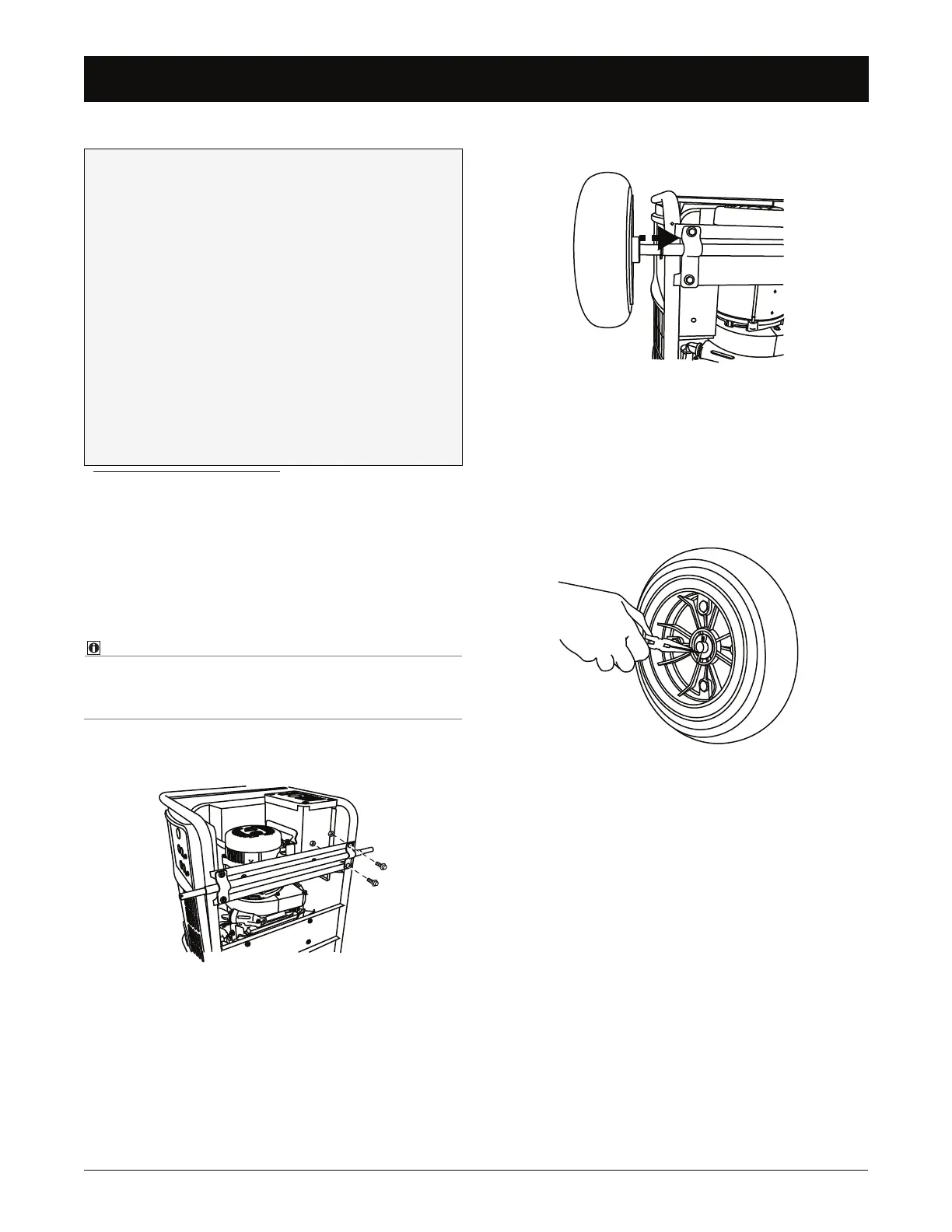

FIGURA 8: Eje de la rueda instalado en el generador
FIGURA 9: Deslice rueda en el eje
FIGURA 10: Instalación del pasadores de chaveta
