MSXX10, MSXX20 SERIES
11 63-2607—26

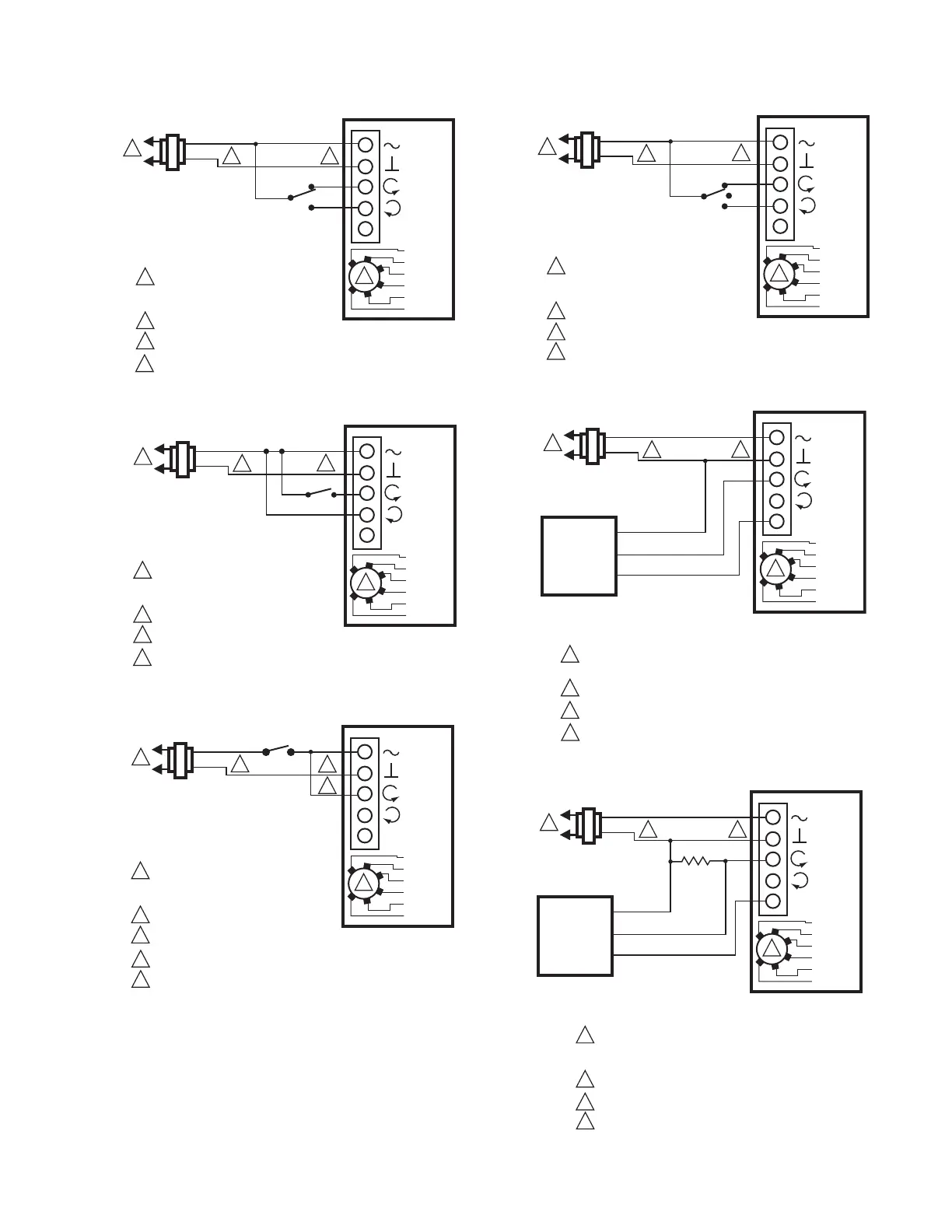

Fig. 15. Wiring for SPDT on/off control.
Fig. 16. Wiring for SPST on/off control.
Fig. 17. Wiring for two-wire SPST on/off control.
Fig. 18. Wiring for floating control.
Fig. 19. Wiring for 0/2-10 Vdc modulating controllers.
Fig. 20. Wiring for 4-20 mA modulating controllers.
SPDT
24 VAC
1
1
2
3
2
LINE VOLTAGE POWER SUPPLY.
PROVIDE DISCONNECT MEANS AND
OVERLOAD PROTECTION AS REQUIRED.
24 VDC SUPPLY ACCEPTABLE.
SET SWITCH TO FLOATING.
M35122
ACTUATOR
V
OR +
OR N/A
FEEDBACK
5
4
3
1
2
2-10 VDC
10-2 VDC
0-10 VDC
10-0 VDC
Fltg, fwd
Fltg, rev
3
4
ENSURE PROPER GROUNDING OF ACTUATOR CASE.
4
NOTES: AFTER TRANSFORMER SELV–SAFETY
EXTRA LOW VOLTAGE FOR INTERNAL
CIRCUIT AND MOTOR.
ACTUATOR
SPST
24 VAC
1
1
2
3
2
LINE VOLTAGE POWER SUPPLY.
PROVIDE DISCONNECT MEANS AND
OVERLOAD PROTECTION AS REQUIRED.
24 VDC SUPPLY ACCEPTABLE.
SET SWITCH TO FLOATING.
V
OR +
OR N/A
FEEDBACK
5
4
3
1
2
M35123
2-10 VDC
10-2 VDC
0-10 VDC
10-0 VDC
Fltg, fwd
Fltg, rev
3
4
ENSURE PROPER GROUNDING OF ACTUATOR CASE.
4
NOTES: AFTER TRANSFORMER SELV–SAFETY
EXTRA LOW VOLTAGE FOR INTERNAL
CIRCUIT AND MOTOR.
ACTUATOR
SPST
24 VAC
1
1
2
3
2
LINE VOLTAGE POWER SUPPLY.
PROVIDE DISCONNECT MEANS AND
OVERLOAD PROTECTION AS REQUIRED.
24 VDC SUPPLY ACCEPTABLE.
SET SWITCH TO MODULATING.
V
OR +
OR N/A
FEEDBACK
5
4
3
1
2
M35124
2-10 VDC
10-2 VDC
0-10 VDC
10-0 VDC
Fltg, fwd
Fltg, rev
3
4
ENSURE PROPER GROUNDING OF ACTUATOR CASE.
4
NOTES: AFTER TRANSFORMER SELV–SAFETY
EXTRA LOW VOLTAGE FOR INTERNAL
CIRCUIT AND MOTOR.
5
A JUMPER WIRE IS NOT REQUIRED BETWEEN
PIN 1 AND PIN 3 IF SWITCH IS SET TO 10-2 VDC.
5
24 VAC
1
1
2
3
2
LINE VOLTAGE POWER SUPPLY.
PROVIDE DISCONNECT MEANS AND
OVERLOAD PROTECTION AS REQUIRED.
24 VDC SUPPLY ACCEPTABLE.
SET SWITCH TO FLOATING.
M35125
ACTUATOR
V
OR +
OR N/A
FEEDBACK
5
4
3
1
2
2-10 VDC
10-2 VDC
0-10 VDC
10-0 VDC
Fltg, fwd
Fltg, rev
3
4
4
ENSURE PROPER GROUNDING OF ACTUATOR CASE.
NOTES: AFTER TRANSFORMER SELV–SAFETY
EXTRA LOW VOLTAGE FOR INTERNAL
CIRCUIT AND MOTOR.
ACTUATOR
0/2 TO 10 VDC
PROPORTIONING
CONTROLLER
24 VAC
1
1
2
3
2
LINE VOLTAGE POWER SUPPLY. PROVIDE DISCONNECT
MEANS AND OVERLOAD PROTECTION AS REQUIRED.
24 VDC SUPPLY ACCEPTABLE.
SET SWITCH TO MODULATING.
V
OR +
OR N/A
FEEDBACK
+
FEEDBACK
5
4
3
1
2
M35095
2-10 VDC
10-2 VDC
0-10 VDC
10-0 VDC
Fltg, fwd
Fltg, rev
3
4
ENSURE PROPER GROUNDING OF ACTUATOR CASE.
4
NOTES: AFTER TRANSFORMER SELV–SAFETY EXTRA LOW VOLTAGE
FOR INTERNAL CIRCUIT AND MOTOR.
ACTUATOR
4 TO 20 mA
PROPORTIONING
CONTROLLER
24 VAC
1
1
2
3
2
490 TO 510
OHMS,
1/2 W
MINIMUM
LINE VOLTAGE POWER SUPPLY.
PROVIDE DISCONNECT MEANS AND
OVERLOAD PROTECTION AS REQUIRED.
24 VDC SUPPLY ACCEPTABLE.
SET SWITCH TO MODULATING.
V
OR +
OR N/A
FEEDBACK
+
FEEDBACK
5
4
3
1
2
M35096
2-10 VDC
10-2 VDC
0-10 VDC
10-0 VDC
Fltg, fwd
Fltg, rev
3
4
ENSURE PROPER GROUNDING OF ACTUATOR CASE.
4
NOTES: AFTER TRANSFORMER SELV–SAFETY EXTRA LOW VOLTAGE
FOR INTERNAL CIRCUIT AND MOTOR.
