Honeywell SDC 9-21 - With wall base for heating; district heating applications

SDC Διάταξη σύνδεσης
MU1H-0438GE51 R0313 11

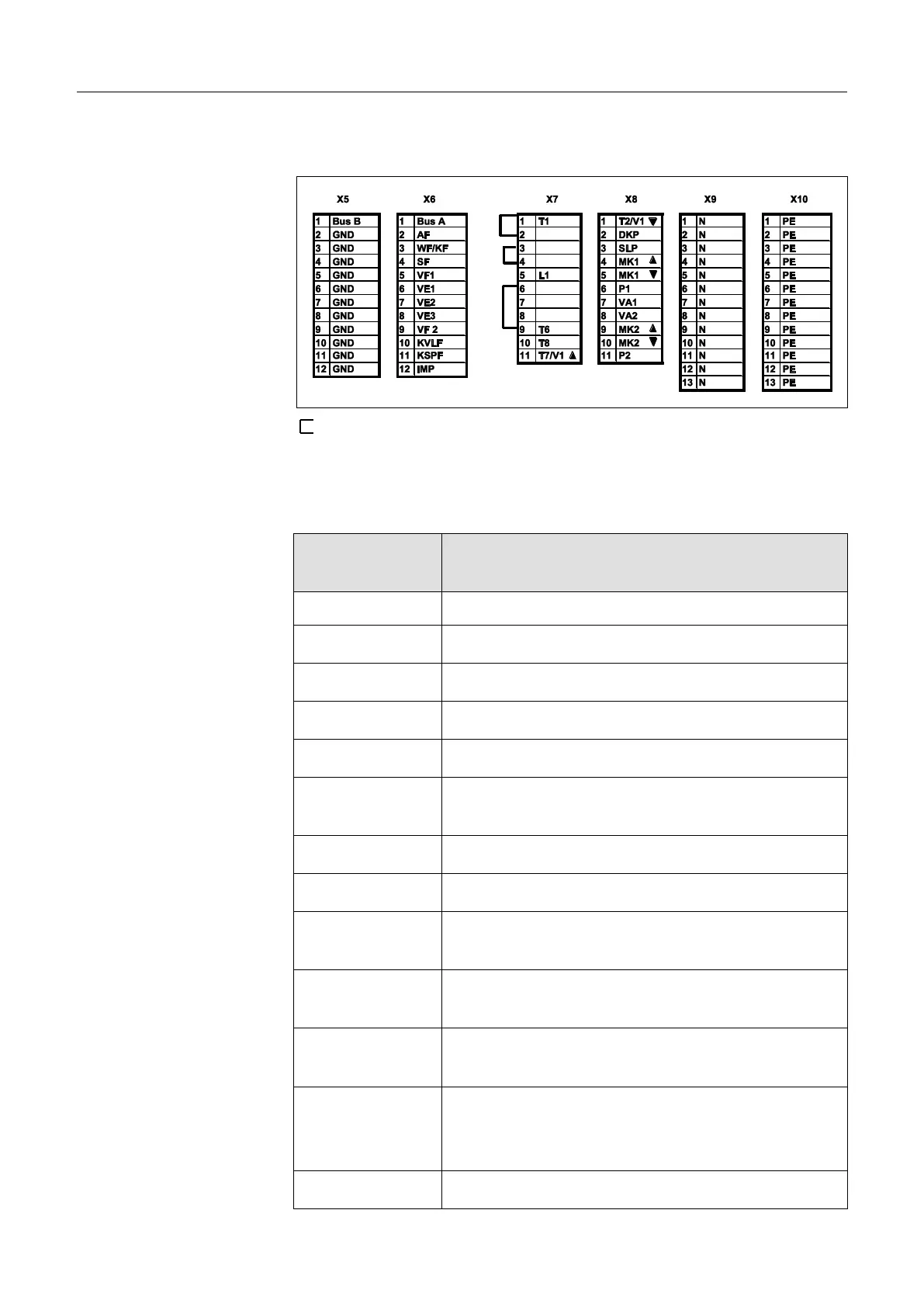

4.1 Σε επίτοιχες εφαρμογές θέρμανσης / τηλεθέρμανσης
Γέφυρα σε ελεγκτές τηλεθέρμανσης
▲ ΑΝΟΙΧΤΟ
▼ ΚΛΕΙΣΤΟ
Σύντομος
χαρακτηρισμός
Έννοια
T2B A, Bus A
Bus δεδομένων, σύνδεση A
T2B B, Bus B
Bus δεδομένων, σύνδεση B
AF
Εξωτερικός αισθητήρας, σύνδεση GND στο X5
WF / KF
Αισθητήρας λέβητα, σύνδεση GND στο X5
SF
Αισθητήρας συσσωρευτή, σύνδεση GND στο X5
VF1
Αισθητήρας παροχής κυκλώματος θέρμανσης
με ανάμιξη 1, σύνδεση GND στο X5
VE1
Μεταβλητή είσοδος 1, σύνδεση GND στο X5
VE2
Μεταβλητή είσοδος 2, σύνδεση GND στο X5
VE3
Μεταβλητή είσοδος 3, VFB*, σύνδεση GND στο
X5
VF2
Αισθητήρας παροχής κυκλώματος θέρμανσης
με ανάμιξη 2, σύνδεση GND στο X5
KVLF
Αισθητήρας παροχής συλλέκτη, σύνδεση
GND στο X5
KSPF
Αισθητήρας συλλέκτη / δεξαμενή αποθήκευσης
ενέργειας (buffer), σύνδεση
GND στο X5
IMP
Είσοδος παλμού, σύνδεση GND στο X5
