SDC Εγκατάσταση
MU1H-0438GE51 R0313 9
3 Εγκατάσταση
Pos: 3 /156-Honeywell/M ontage/ Montage @ 1\mo d_12085076480 76_258.doc @ 11068
Βλέπε 9 Συναρμολόγηση / Installation, σελ. 42.
Pos: 4 /156-Honeywell/M ontage/Ansc hlussbelegung @ 1\mod_12 076484159 63_258.doc @ 100 34

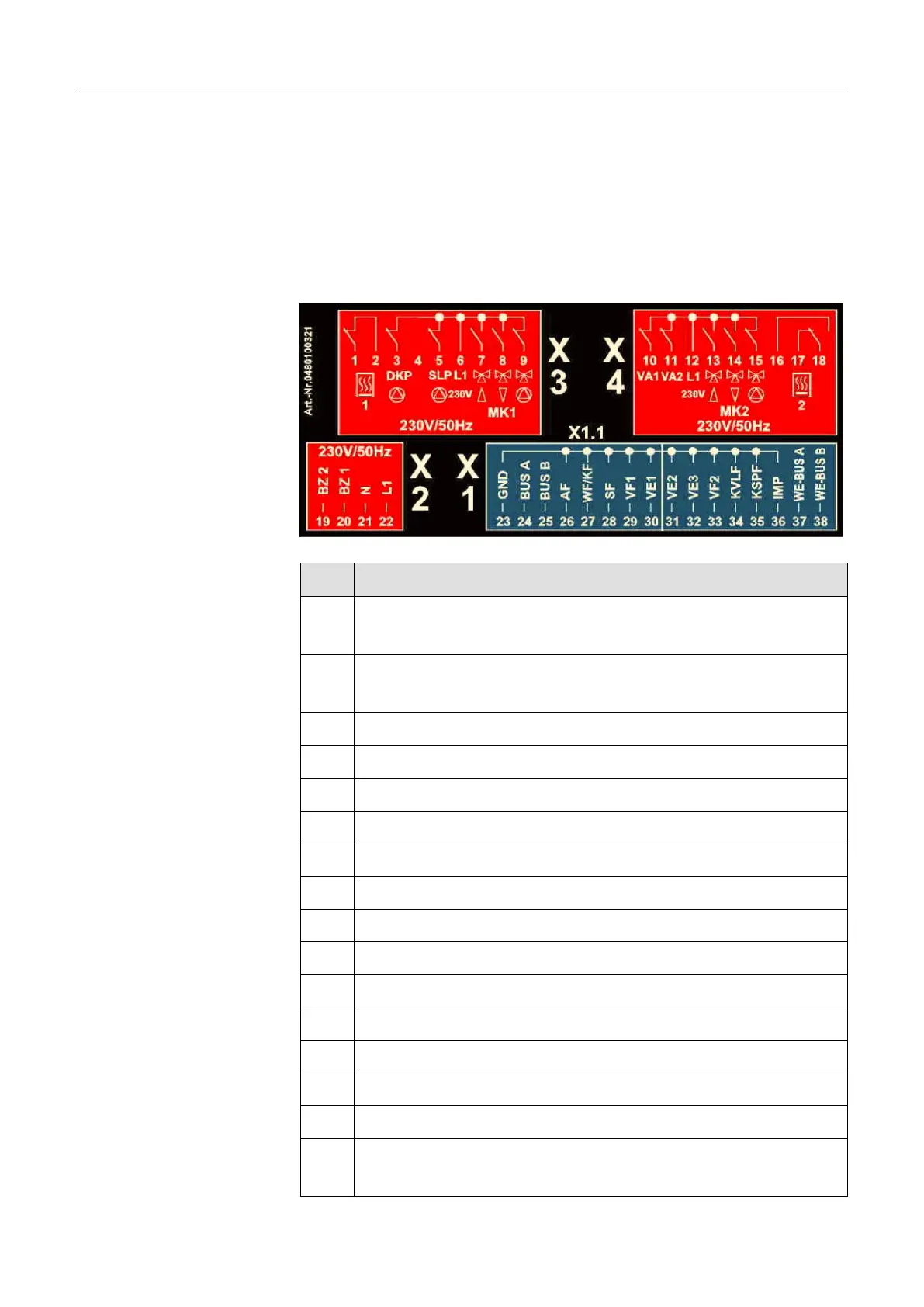

4 Διάταξη σύνδεσης
Pos: 5 /156-Honeywell/M ontage/N etzseitiger_Anschluss @ 1\mo d_12076484235 72_258.doc @ 10066
Αρ.
Σύνδεση
1
Ρελέ εξόδου λέβητα (T2), βαθμίδα 1, σε ελεγκτές
τηλεθέρμανσης η βαλβίδα τηλεθέρμανσης ΚΛΕΙΣΤΗ
2
Ρελέ εισόδου λέβητα (T1), βαθμίδα 1, σε ελεγκτές
τηλεθέρμανσης L1
3
Αντλία κυκλώματος θέρμανσης χωρίς ανάμιξη
4
Μη κατειλημμένο
5
Αντλία – κυκλοφορητής ζεστού νερού
6
L1 / 230 V
7
Κινητήρας αναμικτικής βάνας 1 ΑΝΟΙΚΤΟΣ
8
Κινητήρας αναμικτικής βάνας 1 ΚΛΕΙΣΤΟΣ
9
Αντλία κυκλώματος θέρμανσης με ανάμιξη 1
10
Μεταβλητή έξοδος 1
11
Μεταβλητή έξοδος 2
12
L1 / 230 V
13
Κινητήρας αναμικτικής βάνας 2 ΑΝΟΙΚΤΟΣ
14
Κινητήρας αναμικτικής βάνας 2 ΚΛΕΙΣΤΟΣ
15
Αντλία κυκλώματος θέρμανσης με ανάμιξη 2
16
Βαθμίδα 2 (T7), σε ελεγκτές τηλεθέρμανσης η βαλβίδα
τηλεθέρμανσης ΑΝΟΙΧΤΗ
Σύνδεση από την
πλευρά του δικτύου
