SDC Διάταξη σύνδεσης
MU1H-0438GE51 R0313 13
Σύντομος
χαρακτηρισμός
Έννοια
MK2 Κλειστή
Αναμικτική βάνα κλειστή στο κύκλωμα
θέρμανσης με ανάμιξη 2, συνδέσεις N και PE
στο X9 / X10
VFB
Αισθητήρας ορίου θερμοκρασίας παροχής
GND
Επαφές γείωσης γεφυρωμένες για εισόδους
αισθητήρα
N
Ουδέτερος αγωγός γεφυρωμένος για
συνδεδεμένες αντλίες / αναμικτικές βάνες
L1
230 V σύνδεση με το ηλεκτρικό δίκτυο
PE
Αγωγός γείωσης PE γεφυρωμένος για
συνδεδεμένες αντλίες / αναμικτικές βάνες
* σε ελεγκτές τηλεθέρμανσης

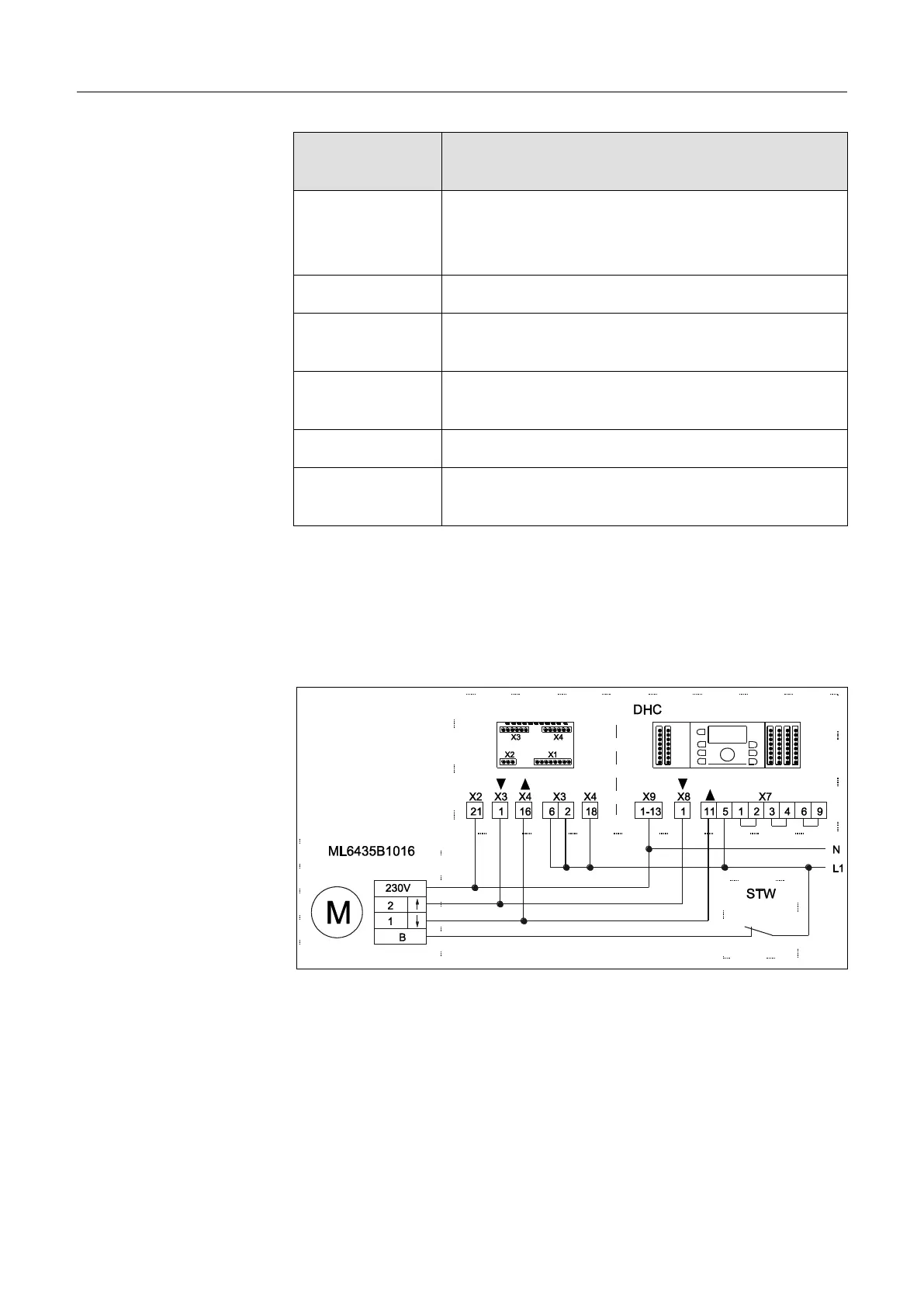

4.2 Σύνδεση μιας διάταξης ασφαλείας στο σύστημα μετάδοσης
κίνησης στους ρυθμιστές τηλεθέρμανσης
