Σύνδεση συσκευών χώρου SDC
22 MU1H-0438GE51 R0313
SDW 10
Διεύθυνση
bus
Κεντρικός ρυθμιστής
Κύκλωμα θέρμανσης
Αρ.
Διεύθυνση
bus
B
4
40
Κύκλωμα θέρμανσης με
ανάμιξη 1
C
4
40
Κύκλωμα θέρμανσης με
ανάμιξη 2
D
5
50
Κύκλωμα θέρμανσης
χωρίς ανάμιξη
E
5
50
Κύκλωμα θέρμανσης με
ανάμιξη 1
F
5
50
Κύκλωμα θέρμανσης με
ανάμιξη 2
0
μη καθορισμένο
μη καθορισμένο
Στη μονάδα τοίχου SDW 30 μπορούν να ρυθμιστούν τα
δικαιώματα πρόσβασης μέσω της παραμέτρου 02 … 03 στο
μενού "Bus δεδομένων".

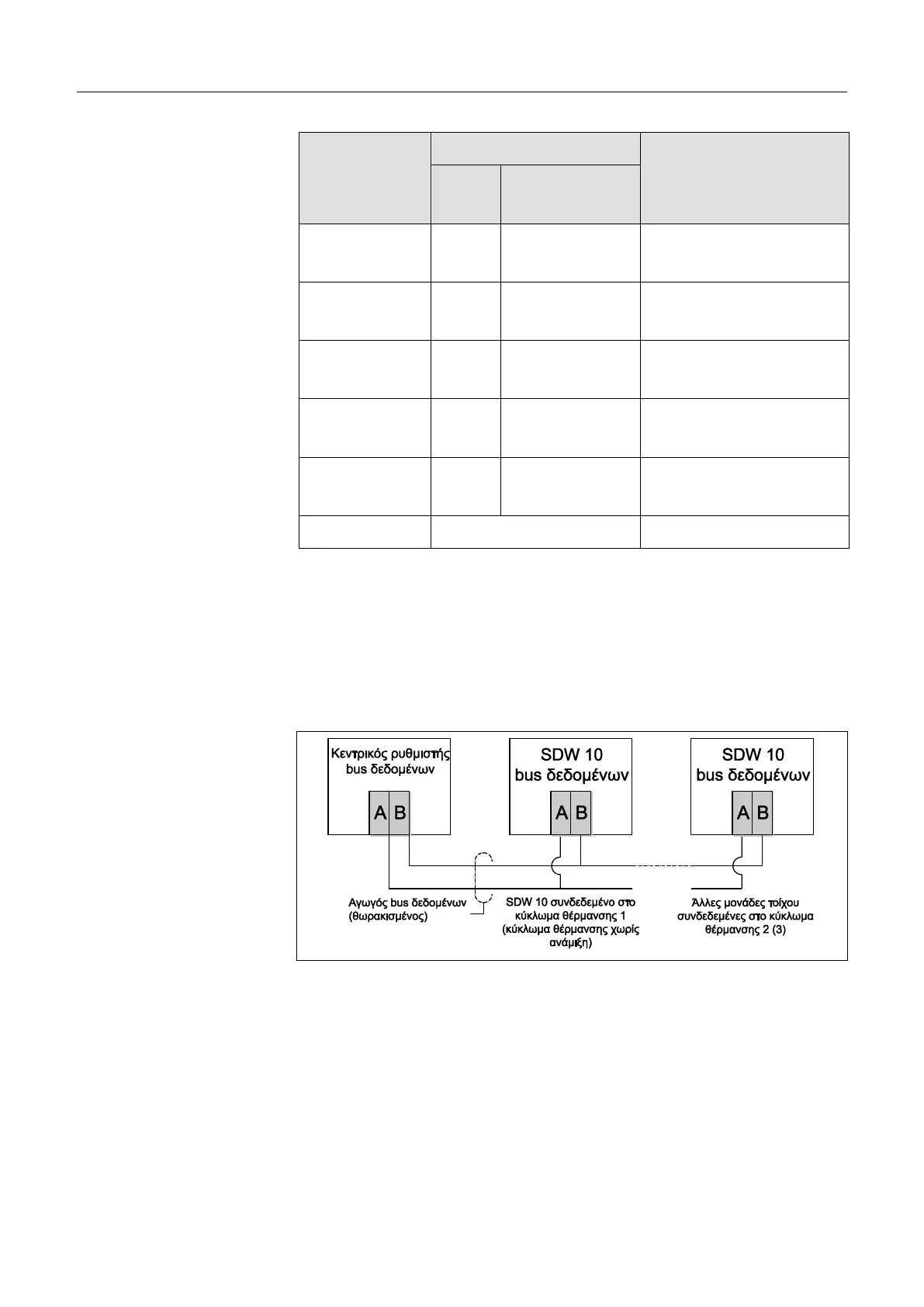

Η ηλεκτρική σύνδεση των μονάδων τοίχου SDW 10 και SDW 30
πραγματοποιείται μέσω των επαφών bus A και B:
