ИЗВЛЕЧЕНИЕ КОМПОНЕНТОВ ИЗ УПАКОВКИ
Для защиты шлюза SMX Intelligence Gateway от
несанкционированного вмешательства он помещен
взащитный корпус. Кроме данного краткого руководства
пользователя комплект поставки включает следующее.
• Блок питания с подключенным кабелем
• Комплект адаптеров для разных стран
• Планшет, установленный внутри корпуса
• 2ключа для корпуса
• Кодированный USB-накопитель
• 4крепежных винта VESA
• 4шурупа для гипсокартона
ИСПОЛЬЗОВАНИЕ НЕСКОЛЬКИХ
ШЛЮЗОВSMX
Перед началом монтажа распакуйте и проведите настройку
всех шлюзов в одном месте— это упростит синхронизацию
нескольких устройств.
ВКЛЮЧЕНИЕ ШЛЮЗА И ВЫПОЛНЕНИЕ
ЭКРАННЫХ ИНСТРУКЦИЙ
После распаковки всех компонентов откройте корпус
с помощью ключа из комплекта поставки, чтобы
подсоединить кабель питания. Подробные инструкции
по подключению и монтажу на обратной стороне.
Подключите кабель питания SMX Intelligence Gateway
к прямоугольному разъему внутри корпуса. После
включения питания устройство SMX запустится
автоматически. На экране появится окно мастера
пошаговой настройки. Начальная настройка занимает
примерно 3–5минут.
Для нее потребуется USB-накопитель. Для вашего
удобства USB-накопитель входит в комплект поставки
и после окончания настройки его можно оставить
храниться внутри корпуса.
Закройте корпус и заприте его с помощью ключа,
чтобы предотвратить постороннее вмешательство
в работу SMX. Не потеряйте ключ! Для выполнения
некоторых задач по администрированию и техническому
обслуживанию может потребоваться физический доступ
к внутренним компонентам SMX.

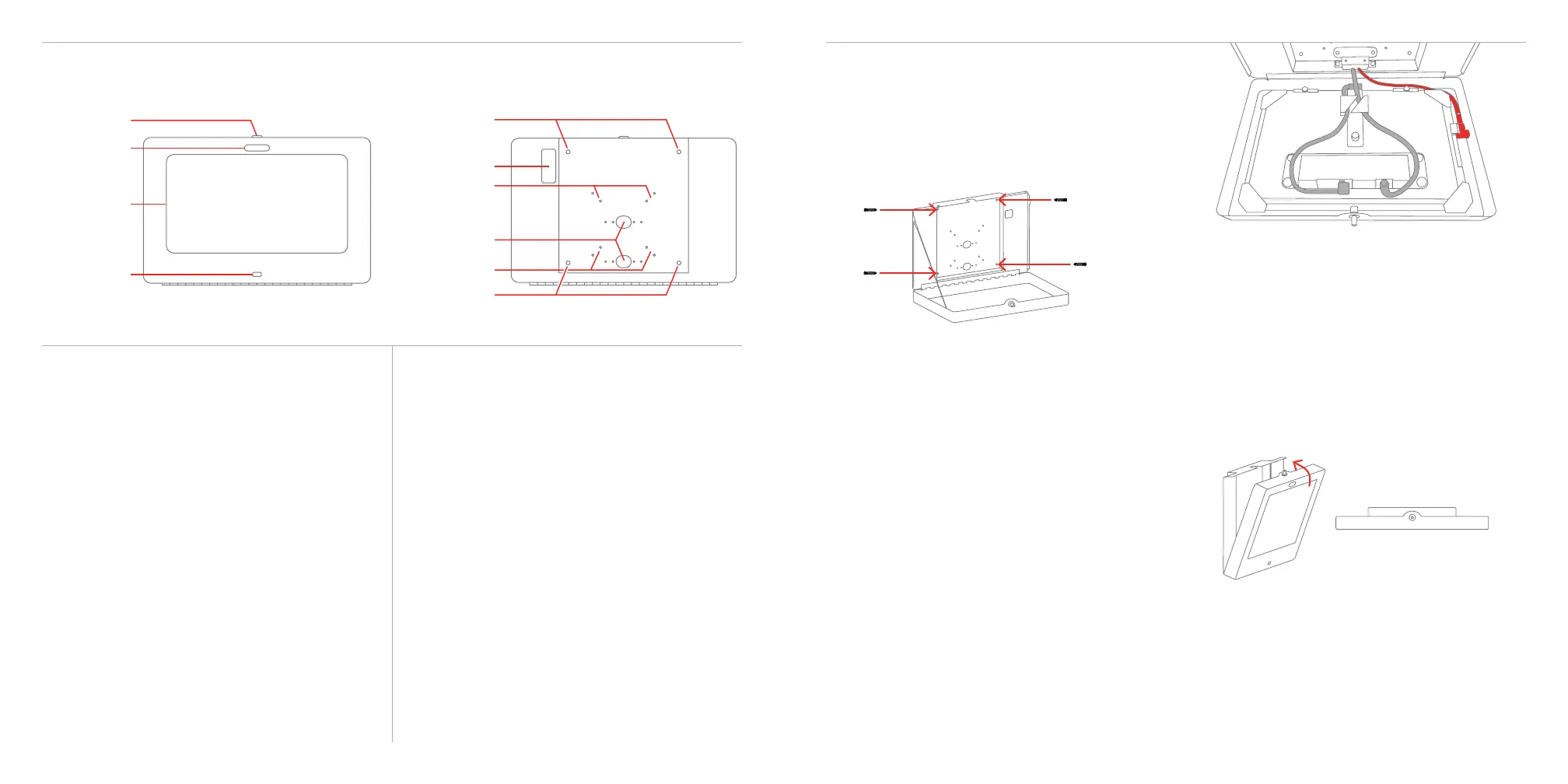

СВЕДЕНИЯ О SMX
Крепления по
стандарту VESA
Отверстия для
прокладки кабелей
Крепления по
стандарту VESA
Настенные
крепления
Устройство
считывания
отпечатков пальцев
Камера
Экран
Порт USB
Настенные
крепления
Замок корпуса
5. Подведите кабель питания к прямоугольному
разъему внутри корпуса.
6. Подключите кабель питания к планшету.
7. Устраните провисание кабелей питания и Ethernet
(если используется) и прикрепите прямоугольную
пластину с поролоном при помощи барашковых
винтов из комплекта поставки.
8. Закройте корпус и заприте его с помощью
ключа, чтобы предотвратить постороннее
вмешательство в работу SMX.
ИНСТРУКЦИИ ПО МОНТАЖУ
После завершения настройки выберите место для
монтажа шлюза SMX Intelligence Gateway, примерно
на уровне глаз. С помощью стандартного крепления VESA
(приобретается отдельно) SMX можно установить на любой
поверхности или на столе, а также закрепить на стене,
используя отверстия по краям устройства и крепления
из комплекта поставки.
Кабель питания можно пропустить сквозь любое доступное
отверстие с обратной стороны устройства. В комплект поставки
входят стальные заглушки для неиспользуемых отверстий
Если оставить корпус SMX открытым или незапертым, посторонние
могут получить доступ к интерфейсам и средствам управления
для обхода шлюза SMX или изменения параметров его работы!
Чтобы обеспечить максимальную надежность, шлюз можно
прикрепить непосредственно к стене, используя четыре
отверстия по краям устройства. В случае крепления SMX
с внутренней стороны корпуса устройство можно будет снять
только при помощи ключа
1. Откройте корпус с помощью ключа.
2. Выберите подходящее место для монтажа.
• Снимите прямоугольную пластину с поролоном.
• Если необходимо использовать другое отверстие
для прокладки кабеля, снимите с него заглушку
и наденьте ее на неиспользуемое отверстие.
3. Установите корпус в нужном месте, пропустив
кабели через соответствующее отверстие
собратной стороны.
4. Если используется Ethernet, подключите кабель
Ethernet к верхнему разъему модуля ввода-вывода
и пропустите его через направляющую на задней
панели планшета.
• Чтобы избежать защемления, убедитесь, что
кабель Ethernet не свисает по бокам устройства.
• Обратите внимание, что на рисунке прямоугольная
пластина уже установлена на место, хотя это будет
сделано позднее на шаге7.
ВСЕ ГОТОВО
Теперь шлюз SMX Intelligence Gateway можно использовать!
