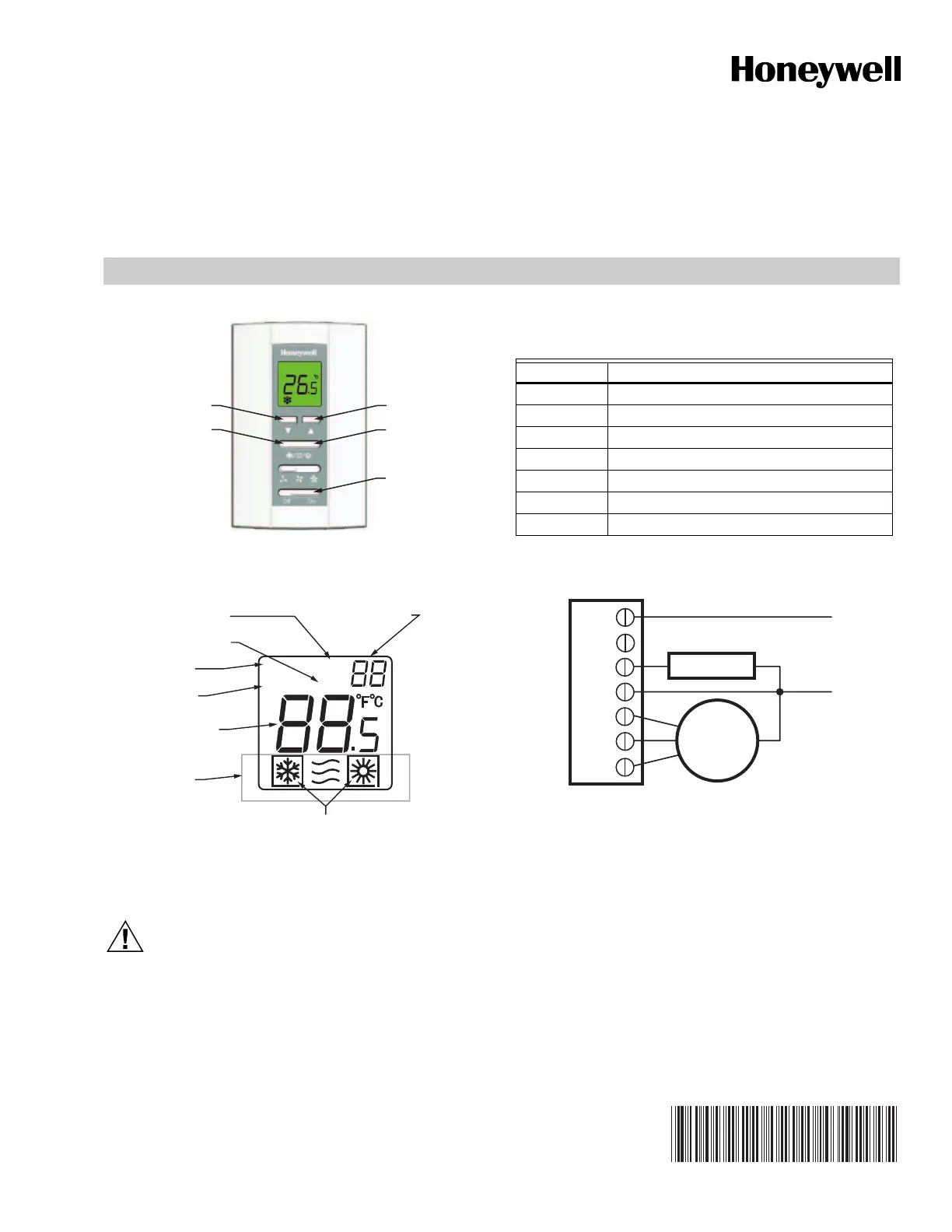

INSTRUCCIONES DE INSTALACIÓN
62-0325ES-01
Termostato Digital T6811DP08/T6812DP08
Pantalla
GUÍA DE INSTALACIÓN
PRECAUCIÓN
RIESGO ELECTRICO.
Qué puede causar un corto eléctrico o daño al
equipo.
Desconecte la energía antes de la instalación y de la
reparación.
Designación de terminales
Diagrama de cableado
Fig. 1. Cableado de control típico para prendido/apagado
en dos tubos Calor/frío/1H1C (para activadores de válvula
de 2 cables).
BOTÓN
ABAJO
CONMUTADOR
DEL VENTILADOR
BOTÓN
ARRIBA
BOTÓN
DE MODO
CONMUTADOR
DE ENCENDIDO
MSCR29502
Setup
Test
Set to
Lock
INDICA LA CONFIGURACIÓN
DEL INSTALADOR
INDICA EL NÚMERO DE
AJUSTE O DE TEST
INDICA EL TEST
DEL INSTALADOR
BLOQUEO DE
TECLADO
INDICA EL PUNTO
DE AJUSTE
INDICA LA
TEMPERATURA
MODO
ACTUAL
INDICA SI LA TEMPERATURA
ESTÁ EN FRÍO O EN CALOR
MS29503
Terminal Descripción
L Voltaje de línea
Ch/Cc Calor cerrado/frío cerrado
W/Y Calor abierto/frío abierto
N Voltaje de línea a tierra
Gl Velocidad baja del ventilador
Gm Velocidad media del ventilador
Gh Velocidad alta del ventilador
VENTILADOR
VÁLVULA
L
N
L
Ch/Cc
W/Y
N
GI
Gm
Gh
MS29504
