TERMOSTATO DIGITAL T6811DP08/T6812DP08
62-0325ES—01 2

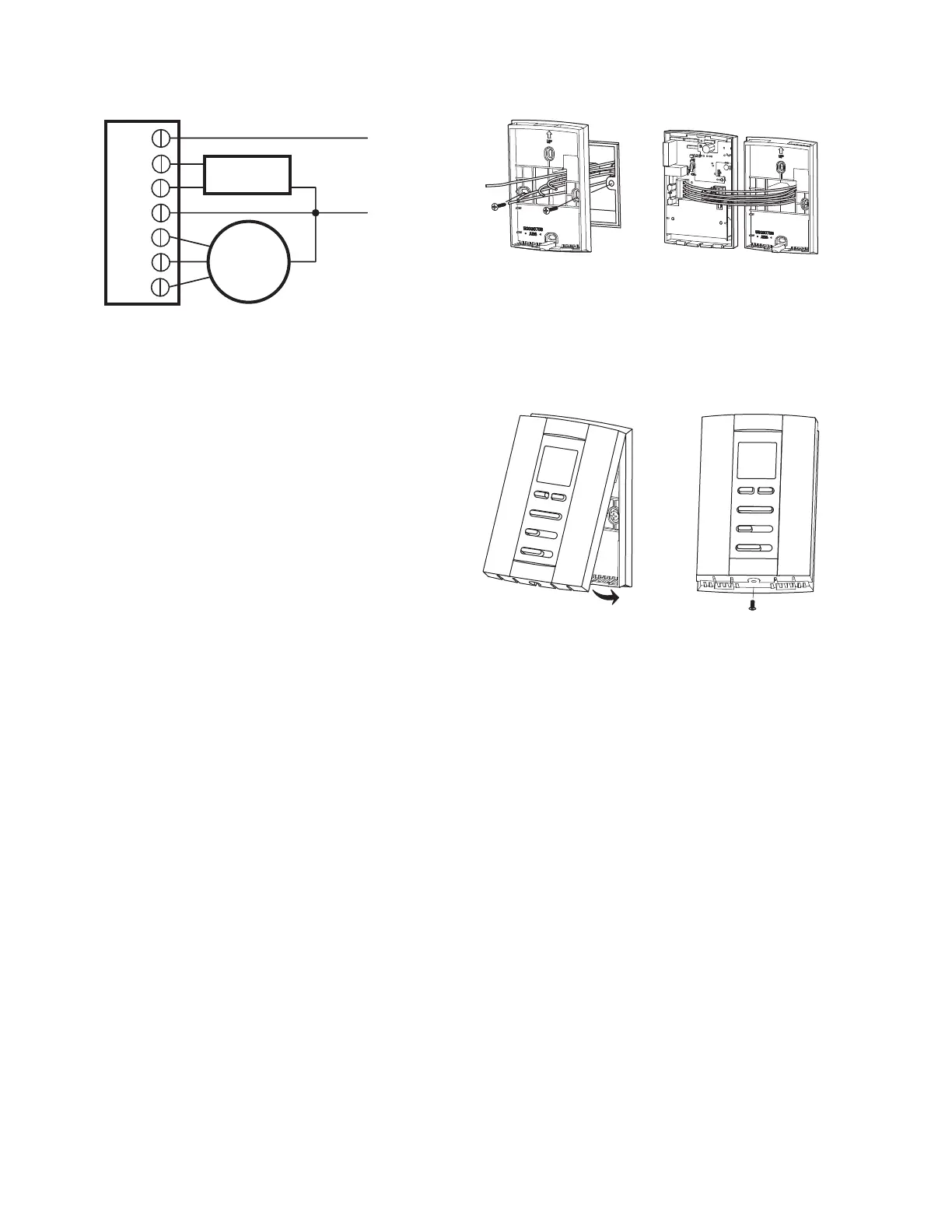

Fig. 2. Cableado de control típico para prendido/apagado
en dos tubos Calor/frío/1H1C (para activadores de válvula
de 3 cables).
Instalación de termostato
1. Pase los cables a través del agujero para cables de la
placa de pared y coloque la tapa posterior sobre la caja
de empalme.
2. Inserte los tornillos de montaje y apriete. Consulte la
Fig. 3 a la izquierda.
3. Suelte los terminales de tornillo utilizados para la apli-
cación. Inserte los cables en el bloque de terminales y
apriete cada terminal de tornillo. Consulte la Fig. 3 a la
derecha.
Fig. 3. Cableado del termostato.
4. Alinee la parte superior del termóstato con la tapa pos-
terior y empuje la tapa posterior hacia abajo. Consulte
la Fig. 4 a la izquierda.
5. Inserte el tornillo de bloqueo en el agujero de la parte
inferior del termostato y apriete. Consulte la Fig. 4 a la
derecha.
Fig. 4. Instalación del termostato.
L
N
L
Ch/Cc
W/Y
N
GI
Gm
Gh
MS29505
VENTILADOR
VÁLVULA
M29506
