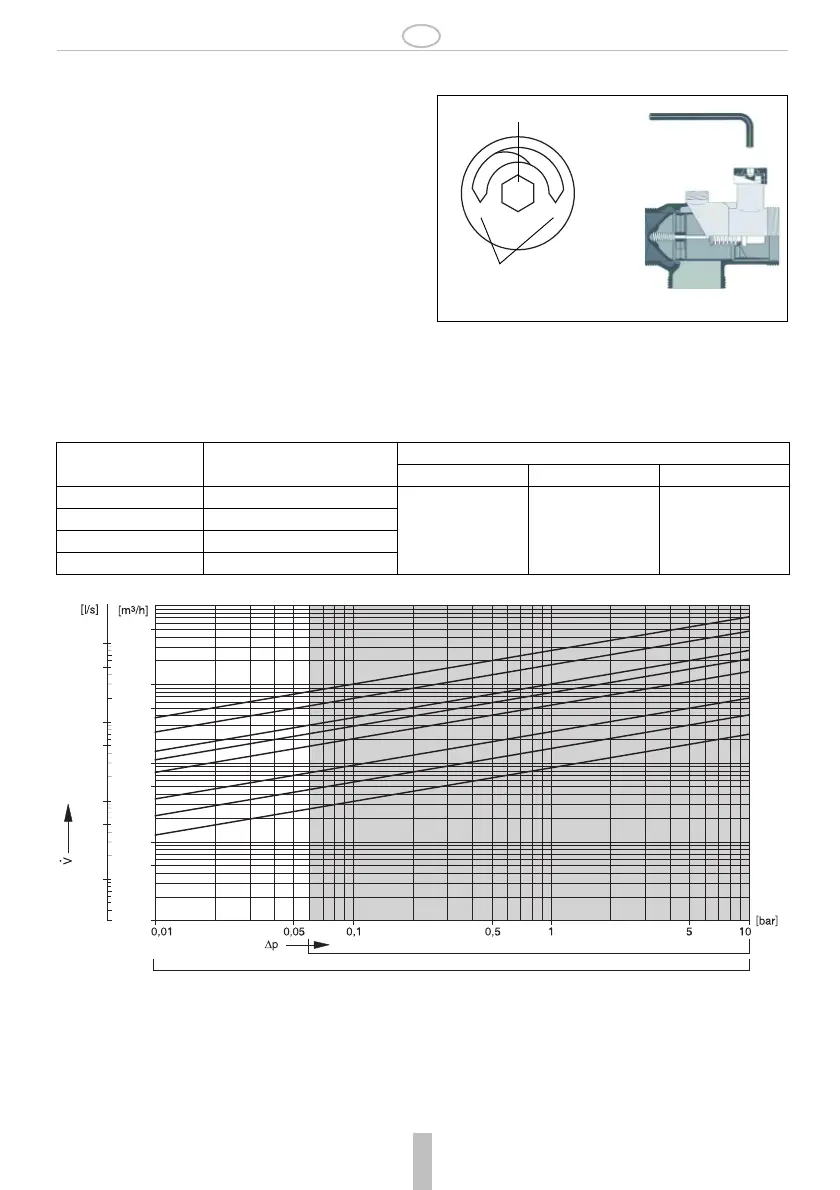

9. Puesta en servicio
Modificación de la temperatura estándar
Las válvulas termostáticas de mezcla TM3400 - TM3410
incorporan un elemento termostático ajustado en origen a
una temperatura estándar (indicada en el centro de la placa
de temperatura F y en el envase).
Esta temperatura sólo se puede modificar dentro de los
límites del rango de ajuste correspondiente al agua de
mezcla.
Para realizar una modificación, proceda del siguiente modo:
1. La placa de temperatura dispone de un orificio en el
centro, válido para una llave hexagonal que se incluye en
el paquete.
2. El giro de la llave en sentido horario permite la elevación
de la temperatura de la mezcla, y, consiguientemente, el
giro de la llave en sentido antihorario conducirá a su
reducción.
La temperatura del agua caliente debe ser de al menos 5 K
más que la del agua de mezcla.
48
36 53
°C
Valor de ajuste predeterminado
Límites para el agua de mezcla
rango de ajuste
10. Residuos
• Carcasa de bronce rojo
• Interruptor de corte de acero inoxidable
Temperatura estándar
ajustada en origen ºC
Límites de los rangos de ajuste
para el agua de mezcla ºC
Ajuste de la temperatura del agua de mezcla con 1 giro de la llave
GN ½ - 1 GN 1¼ -2 DN 65 y 80
25 20-30
aprox. 6 K aprox. 4 K aprox. 2 K
40 30-45
48 36-53
55 45-65
Tolerancia del valor de calibracion ±1 °K
Tolerancia del valor de calibracion ±2 °K
Caudal
Caída de presión
0,01
0,05
0,01
1
/2"
3
/4"
1"
1
1
/4"
1
1
/2"
2"
DN65
DN80
0,1
0,5
1,0
5,0
10
0,05
0,1
0,5
1,0
5,0
10
50
