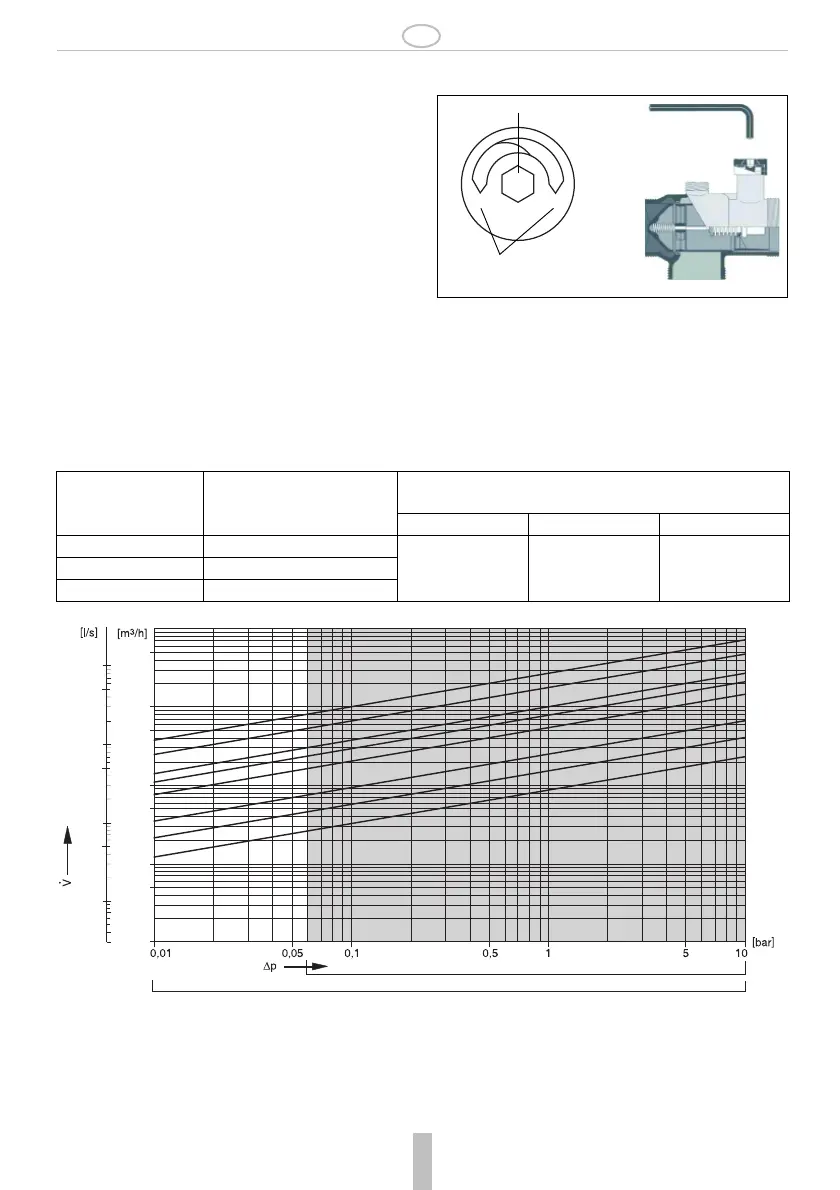

9. Inbetriebnahme
Ändern der Standardtemperatur
Die thermostatischen Wassermischer TM3400/TM3410
besitzen ein thermostatisches Element, das im Werk auf eine
Standardtemperatur eingestellt wird (diese Temperatur ist in
der Mitte der Temperaturscheibe und auf der Verpackung
angegeben).
Diese Temperatur lässt sich nur innerhalb der Grenzen des
entsprechenden Einstellbereichs für das Mischwasser
ändern.
Zur Änderung der Temperatur folgendermaßen vorgehen:
1. Den im Lieferumfang enthaltenen Sechskantschlüssel in
die Sechskantöffnung in der Mitte der Temperaturscheibe
stecken.
2. Bei drehen der Schraube im Uhrzeigersinn, steigt die
Temperatur des Mischwassers; entsprechend sinkt die
Temperatur des Mischwassers, bei drehen der Schraube
im entgegengesetzten Uhrzeigersinn.
Die Temperatur des Warmwassers muss mindestens 5 K
über der Temperatur des Mischwassers liegen.
48
36 53
°C
Werksseitiger Einstellwert
Grenzwerte des Einstellbereichs
für das Mischwasser
10. Entsorgung
• Gehäuse aus Rotguss
• Edelstahl-Absperrschalter
Werksseitig eingestellte
Standardtemperatur in
°C
Grenzwerte der Einstellbereiche
für das Mischwasser in °C
Veränderung der Mischwassertemperatur bei einer Umdrehung des
Schlüssels
GN ½ - 1 GN 1¼ -2 DN 65 and 80
40 30-45
ca. 6K ca. 4K ca. 2K48 36-53
55 45-65
Toleranz des Einstellwerts ±1 °K
Toleranz des Einstellwerts ±2 °K
0,01
0,05
0,01
1
/
2
"
3
/
4
"
1"
1
1
/
4
"
1
1
/
2
"
2"
DN65
DN80
0,1
0,5
1,0
5,0
10
0,05
0,1
0,5
1,0
5,0
10
50
Druckverlust im Ventil
Durchfluss
