9. Messa in funzione

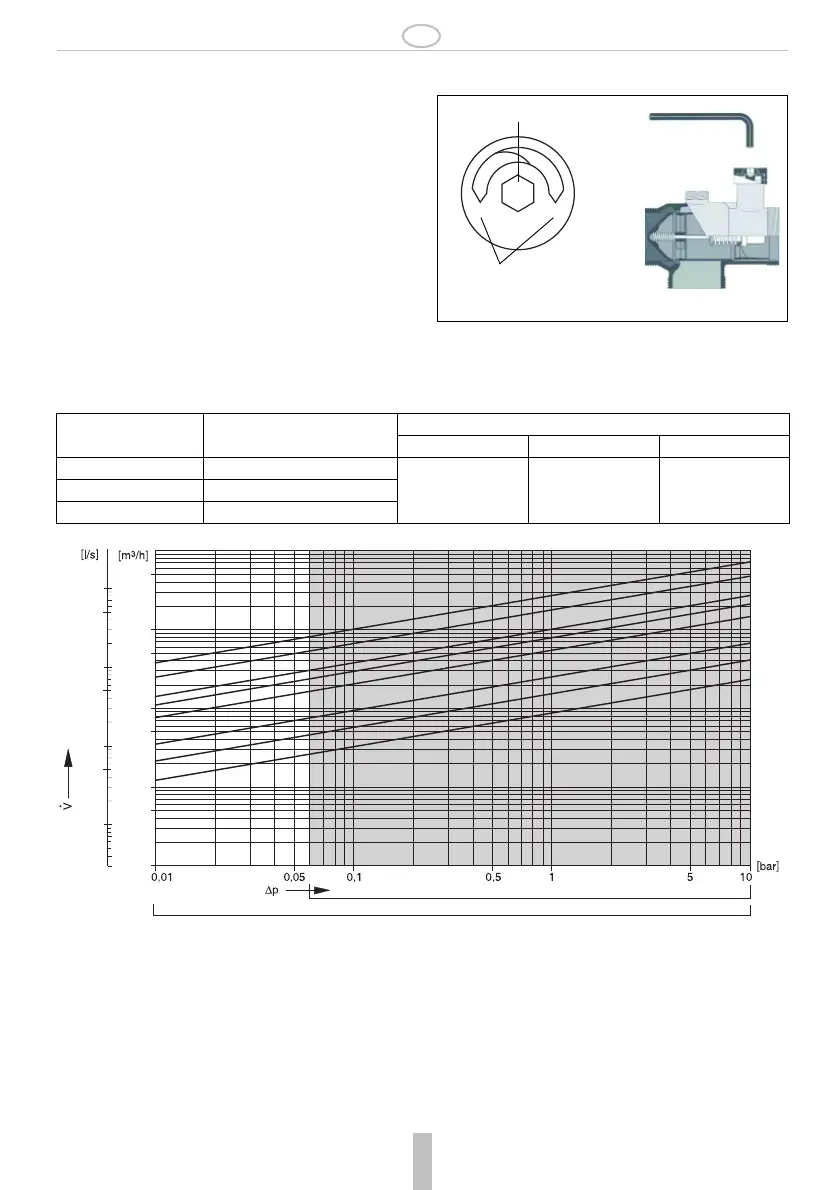

Correzione della temperatura standard
I miscelatori termostatici TM3400 - TM3410, sono equipag-
giati con un elemento termostatico tarato alla temperatura
standard e vengono regolati in fabbrica sulla temperatura
standard (indicata al centro della targhetta della temperatura
F, e sulla confezione di imballaggio).
Questa temperatura può essere corretta soltanto entro ilimiti del
corrispondente campo di regolazione dell’acqua miscelata.
Per eseguire la correzione, procedere come segue:
1. La targetta della temperatura viene perforata al centro
mediante la chiave esagonale compresa nella confezione.
2. Girando la vite in senso orario, si aumenta la temperatura
di miscela; di conseguenza per ridurla, girare la chiave in
senso antiorario.
La temperatura dell'acqua calda deve essere almeno di 5 K
superiore a quella di miscela.
48
36 53
°C
Valore taratura preimpostata
Limiti del campo di regolazione
dell’acqua miscelata
10. Smaltimento
• Scatola di bronzo allo stagno
• Otturatore in acciaio inossidabile
Temperatura standard
impostata in fabbrica °C
Limiti dei campi di regolazione
della miscela °C
Variazione della temperatura di miscela a 1 giro di chiave
GN ½ - 1 GN 1¼ -2 DN 65 e 80
40 30-45
aprox. 6 K aprox. 4 K aprox. 2 K48 36-53
55 45-65
Tolleranza del valor di taratura ±1 °K
Tolleranza del valor di taratura ±2 °K
Portata
Perdita di pressione
0,01
0,05
0,01
1
/2"
3
/4"
1"
1
1
/4"
1
1
/2"
2"
DN65
DN80
0,1
0,5
1,0
5,0
10
0,05
0,1
0,5
1,0
5,0
10
50
