UniLED
Installasjon:

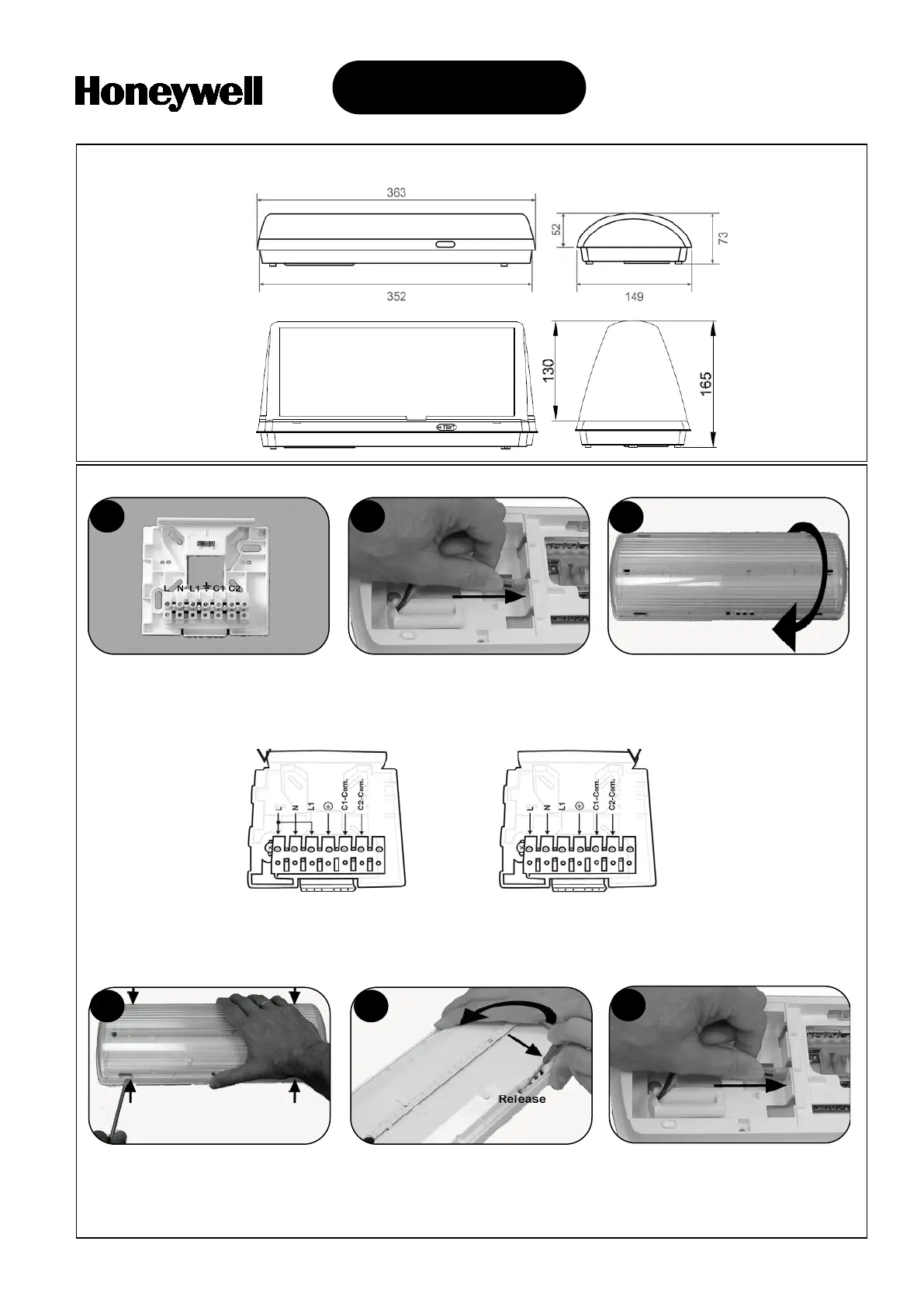

Pkt. 1: Fest monteringsbraketten til vegg/tak. Koble nettkablene L, N og GND (valgfri) til rekkeklemmen. For
markeringslys må det laskes mellom L og L1. C1 og C2 terminalene benyttes til elBus-kommunikasjon
(tilleggsutstyr), DALI-kommunikasjon (tilleggsutstyr) eller potensialfri kontakt (tilleggsutstyr). Dersom
utenpåliggende kabel benyttes, må det lages tilstrekkelig åpning til denne i utsparingen på
armaturhuset.
Markeringslys Ledelys
Pkt. 2: Vipp av batteridekslet, koble til batteriet og fest batteridekslet igjen.
Pkt. 3: Hekt armaturen på “sokkelhengslen” og sving armaturen mot vegg/tak inntil den klikker på plass.
Service/vedlikehold:
6
5
4
Pkt. 4: Linsen fjernes ved forsiktig bruk av en flat skrutrekker ved de angitte posisjoner.
Pkt. 5: Armaturen fjernes fra sokkelen ved å stikke inn en flat skrutrekker og vippe som vist samtidig som
armaturen løftes på undersiden.
Pkt. 6: Ved evt. batteribytte, vipp av batteridekslet, koble fra det gamle batteriet og plugg inn det nye.
NO
1
2
3
Målskisse:
