Honeywell Life Safety AS, Po. Box 3514, N-3007 Drammen, Norway http://www.hls-nordic.com

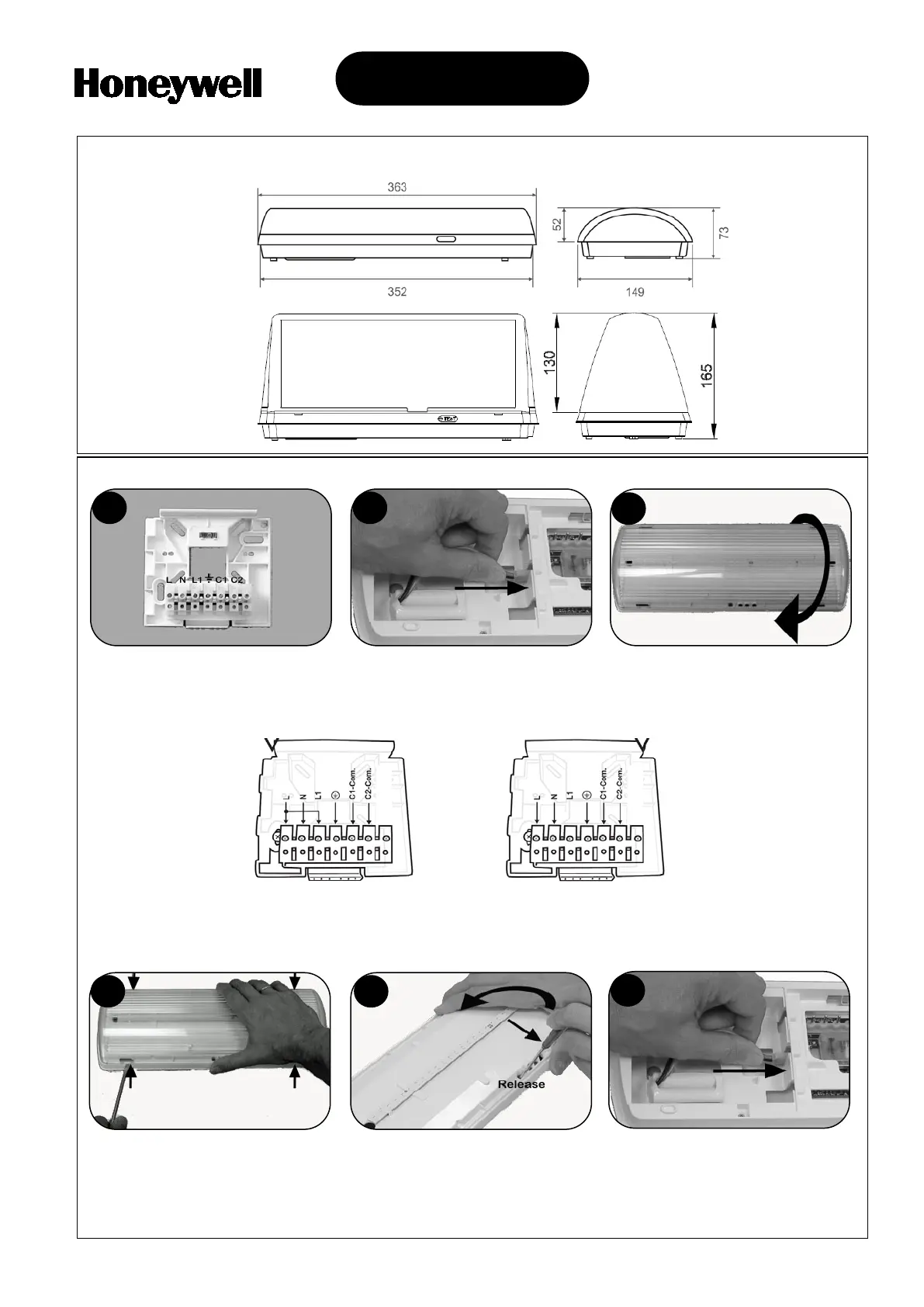

Steg 1: Fäst montageplattan på vägg/tak. Anslut nätkabeln på plinten: L för fas, N för noll och GND för
jord (valfritt). Om armaturen skall lysa vid normaldrift, måste det vara en bygel mellan L och L1.
C1 och C2 används för elBus kommunikation (tillval), DALI kommunikation (tillval) eller pot.fri
larmutgång (tillval).
Om utanpåliggande kabel används ta upp “knock-out” uttaget på sidan på armaturhuset.
Hänvisningsarmatur Nödljusarmatur
Steg 2: Öppna batterikåpan, anslut batteriet och fäst åter batterikåpan.
Steg 3: Haka på armaturen mot montagebrakettens övre kant och för den mot vägg/tak så att den ”klickar” fast.
Service/underhåll:
Steg 4: Ta bort kåpa genom att trycka försiktigt med en spårskruvmejsel på positionerna enligt bild.
Steg 5: Armaturen tas bort från montageplattan genom att föra in en spårskruvmejsel i urtaget och vicka
armaturen uppåt.
Steg 6: Vid byte av batteri: öppna batterikåpan, ta bort det gamla batteriet och anslut sedan det nya.
