Ensemble flotteurs
FR
23

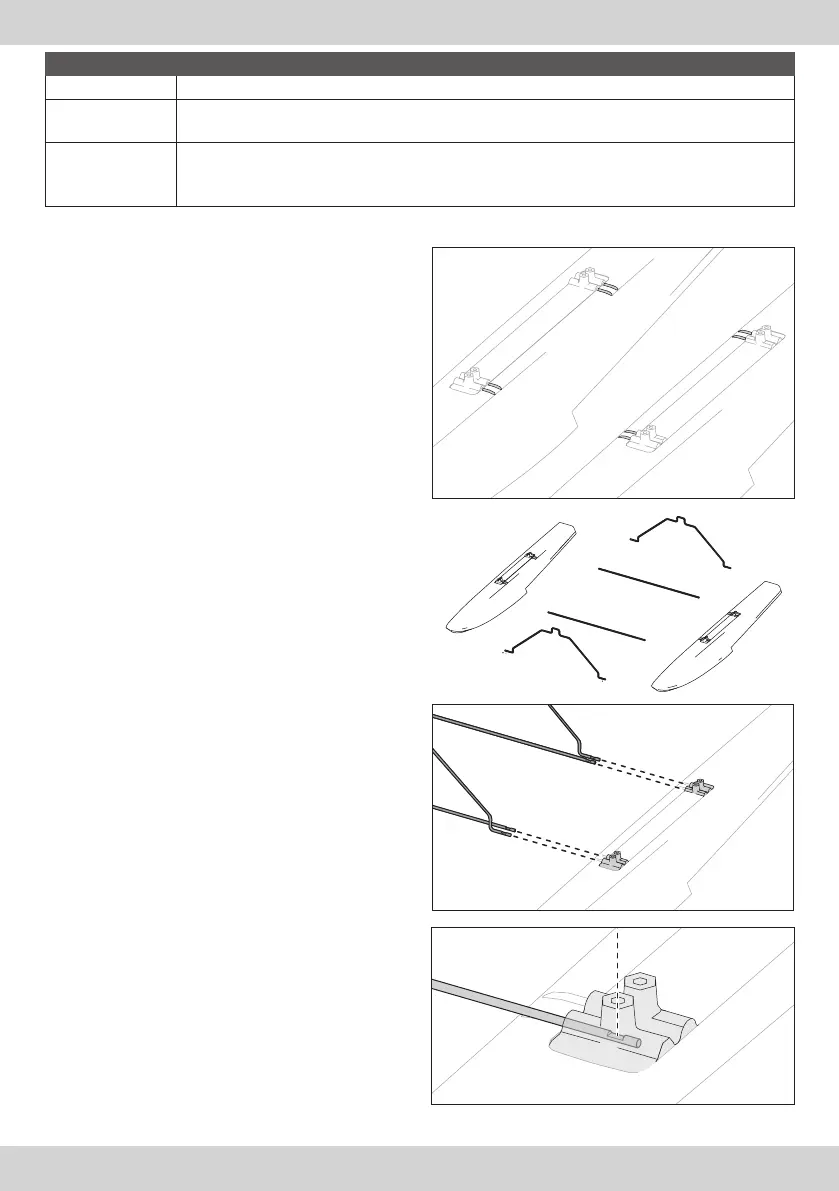

Assembler le jeu de otteurs
1. Identiez les otteurs de gauche et de droite ainsi que
les jambes du train d’atterrissage avant etarrière. Une
encoche située à l’intérieur des otteurs permet de
xer les jambes du train d’atterrissage et les écarteurs,
comme indiqué sur le schéma.
3. Insérez les jambes du train d’atterrissage et les
écarteurs dans les supports de xation. Les méplats
des points de montage des trains d’atterrissage et des
écarteurs permettent de xer les différentes parties.
Veillez à ce que les tiges soient au bon endroit pour que
les vis de xation se placent dans les méplats.
2. Les écarteurs doivent être installés à l’intérieur du
support de xation. Les jambes du train d’atterrissage
doivent être installées à l’extérieur du support de xation
(1à l’avant et 1à l’arrière).
Spécifications
Longueur 595mm (23,4po)
Largeur
1otteur: 90mm (3,5po)
Ensemble de otteurs monté: 378mm (14,8po)
Poids
Flotteurs seuls: 135g (4,76oz)
Jambes à tige: 44,4g (1,57oz)
Matériel: 10g (0,35oz)
