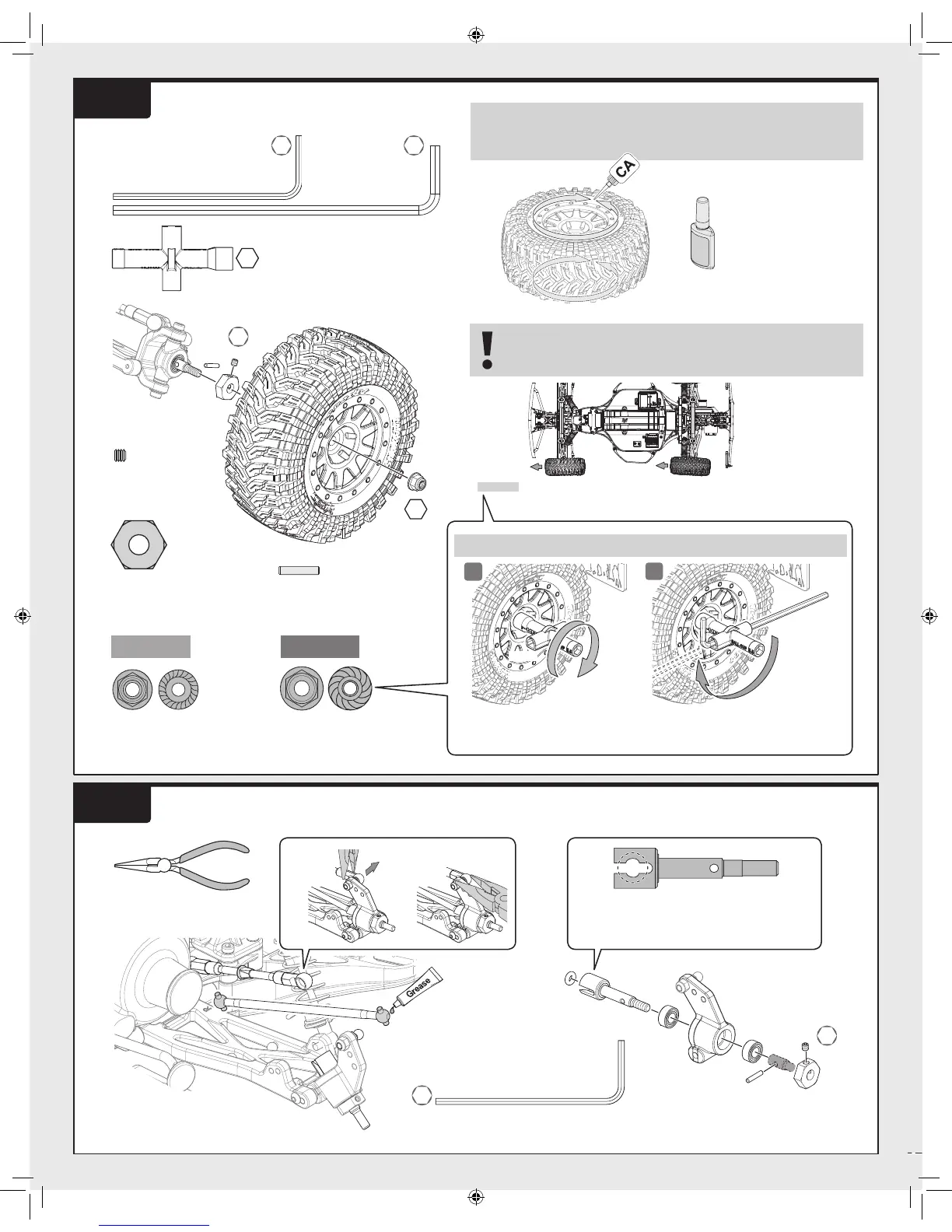

HPI Racing Blitz - Wheel Maintenance; Drive Shaft & Wheel Axle Maintenance; Wartung der Reifen; Wartung der Hinteren Knochen und Radachsen

22
4-2
5.5
mm
7
mm
5.5
mm
7
mm
1. 5
mm
1. 5
mm
1/2
Make sure the tire is secure on the wheel. Re-glue if necessary.
Achten Sie darauf, dass der Reifen fest auf der Felge sitzt. Kleben Sie ihn wenn nötig nach .
Vériez que le pneu est solidement installé sur la jante. Recollez-le si nécessaire.

Entretien des roues

Wheel Maintenance
Wartung der Reifen
Entretien du cardan arrière et de l’essieu de roue

Drive Shaft & Wheel Axle Maintenance
Wartung der hinteren Knochen und Radachsen
4
-
3
Z950
Cross Wrench
Kreuzschlüssel
Clé en croix

Note direction of left and right tires.
Achten Sie auf die Laufrichtung der rechten und linken Reifen.
Notez bien la direction des pneus gauches et droits.

Z901
Allen Wrench 1.5mm
Inbusschlüssel 1.5mm
Clé Allen 1.5mm

1. 5
mm
1. 5
mm
1. 5
mm
Instant Cement
Sekundenkleber
Colle instantanée

Replace Axle when worn.
Tauschen Sie die Radachse, wenn sie ausgeschlagen ist.
Remplacez l’essieu lorsqu’il est usé.

103362
Locking Hex Wheel Hub 12mm
Felgenmitnehmer Mit Sicherung 12mm
Hex. de blocage moyeu 12mm
ロックタイプ六角ハブ12mm
Z700
Set Screw M3x3mm
Madenschraube M3x3mm
Vis sans tête M3x3mm
セットスクリューM3x3mm
Z264
Pin 2x10mm
Pin 2x10mm
Broche 2x10mm
ピン 2x10mm
103729
SERRATED FLANGE LOCK NUT M4
GERIFFELTE STOPPMUTTER MIT FLANSCH
ECROU CRANTE A BRIDE M4
セレーテッドフランジロックナットM4
103908
SERRATED FLANGE LOCK NUT M4 x10.8mm
GERIFFELTE STOPPMUTTER MIT FLANSCH M4x10.8mm
ÉCROU CRANTÉ À BRIDE M4x10.8mm
セレーテッドフランジロックナットM4x10.8mm
Z264
Z700
F:103729 / R:103908
103361
6819
86886
B022
B022
Z264
103362
Z700
103362
Needle Nosed Pliers
Spitzzange
Pinces à becs longs

Front
Vorne
Avant

Remove
Demontage
Retrait

Install
Montage
Installation

1. 5
mm
Z164
Grease
Fett
Graisse

Tighten locknut all the way.
Ziehen Sie die Mutter vollständig an.
Serrez l’écrou à fond.

Tghten 1/2 turn.
Ziehen Sie die Mutter 1/2.
Serrez-le d’1/2 tour.

2
1
Z950
Front
Vorne
Avant

Rear
Hinten
Arrière

Rear Hinten Arrière 
Allen Wrench
Inbusschlüssel
Clé Allen

103910
3mm
Z901
1.5mm
3
mm
103910
