HPI Racing Blitz - Transmission Maintenance; Wartung des Getriebesr; Entretien de la Transmission; 駆動系のメンテナンス

23
Allen Wrench
Inbusschlüssel
Clé Allen

2.5
mm
Z903
2.5mm
1. 5
mm
Z901
1.5mm
1. 5
mm
1. 5
mm
2.5
mm
2.5
mm
Z541
Cap Head Screw M3x6mm
Inbusschraube M3x6mm
Vis tête cylindrique M3x6mm
キャップスクリューM3x6mm
Z411
Cap Head Screw M2x8mm
Inbusschraube M2x8mm
Vis tête cylindrique M2x8mm
キャップスクリューM2x8mm
Z203
Washer M3x6mm
Scheible M3x6mm
Rondelle M3x6mm
ワッシャ
ー M3x6mm
Z203
Z541
6918
Pinion Gear 18 Tooth (48 Pitch)
Ritzel 18 Zaehne (48Dp)
Pignon 18 dents (48dp)
ピニオンギア18T(48P)
16T 17T 18T 19T 20T 21T 22T 23T 24T 25T 26T 27T 28T 29T 30T 31T 32T 33T 34T
6.90 6.67 6.46 6.26 6.07 5.89
9.38 8.99 8.63 8.30 7.99 7.71 7.44 7.19
14.30 13.46 12.04 10.90 10.40 9.95
77T
(103371)
83T
(103372)
88T
(103373)
(6916) (6917) (6918) (6919) (6920) (6921) (6922) (6923) (6924) (6925) (6926) (6927) (6928) (6929) (6930) (6931) (6932) (6933) (6934)
Pinion Gear Ritzel
Pignon
ピニオンギヤ
Spur Gear
Hauptzahnrad
Couronne
スパーギア
OPT.
STD.
STD.
OPT.
12.71
*2
9.81
*3
11.44
*1
7.15
Change to a speed controlller that can handle the type of motor and number of turns you will install.
Wählen Sie den Fahrtenregler entsprechend der Leistung des Motors den Sie verbauen.
Changez pour un contrôleur de vitesse qui soit compatible avec le type de moteur que vous allez installer et son nombre de tours.

*1 17.5 Brushless Motor
*2 10.5 Brushless Motor
*3 8.5 Brushless Motor
Recommended Gearing Pignons conseillés Empfohlene Übersetzung 
Paper for Gear Mesh Paper for Gear Mesh Paper for Gear Mesh
4-4

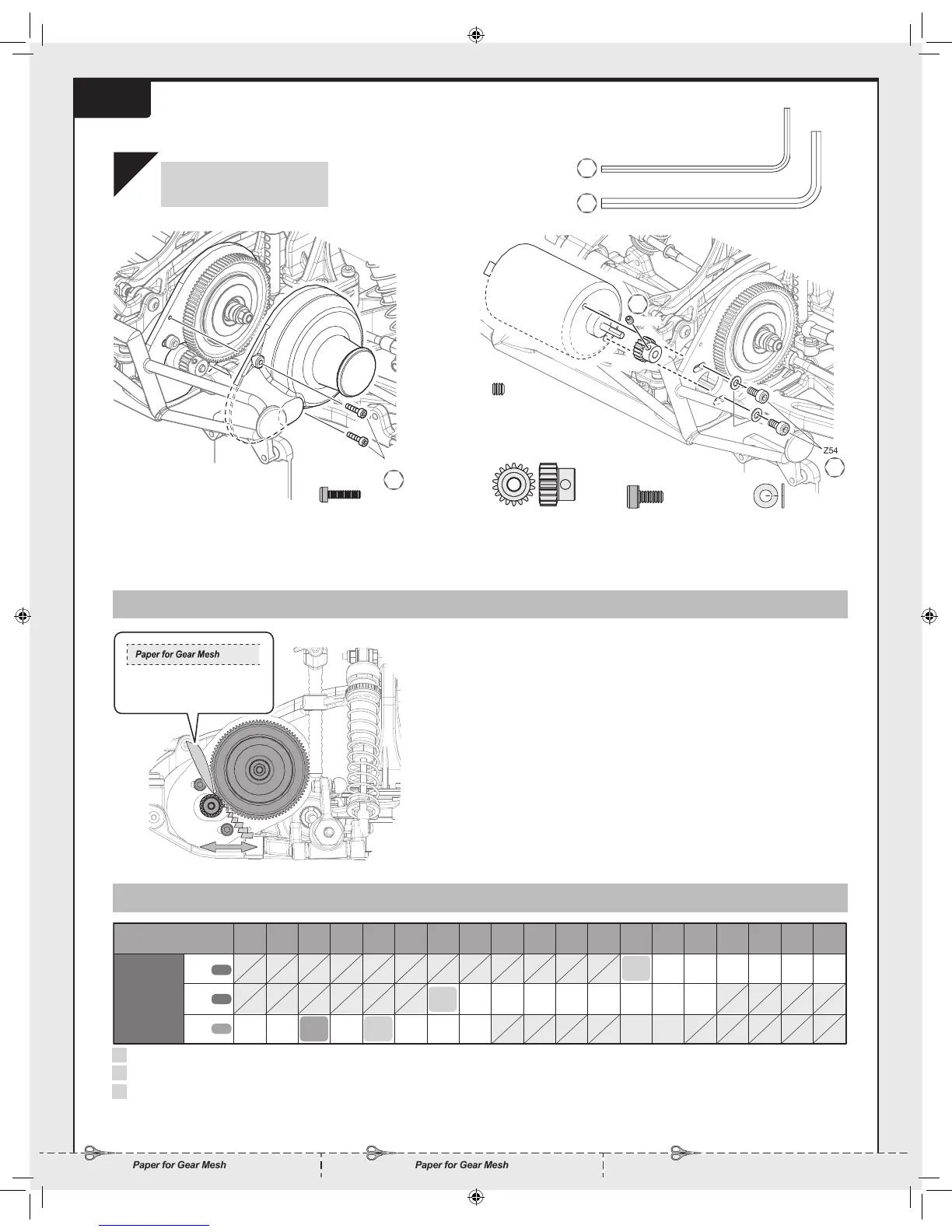

Transmission Maintenance
Wartung des Getriebes
Entretien de la transmission

1
Adjust the motor position to get proper gear mesh.
To get a perfect gear mesh, place a piece of paper between the gears and tighten the
motor mount screws.
The spur gear may be damaged if the gear mesh is wrong.
Wählen Sie die Motorposition so, dass das Ritzelspiel korrekt ist.
Um das Ritzelspiel richtig einzustellen, klemmen Sie ein Stück Papier zwischen die
Zahnräder und ziehen Sie die Motorschrauben an.
Das Hauptzahnrad kann durch falsches Spiel beschädigt werden.
Réglez la position du moteur an que l’engrènement soit correct.
Pour obtenir un engrènement parfait, mettez un morceau de papier entre les pignons
et serrez les vis du support moteur.
La couronne peut être endommagée en cas de mauvais engrènement.



Proper Spur Gear Mesh Korrektes Ritzelspiel Engrènement correct de la couronne 
Z411
Z700
6918
Motor and Pinion Gear Replacement
Tauschen des Motors und des Ritzels
Remplacement du moteur et du pignon

1. 5
mm
Z700
Set Screw M3x3mm
Madenschraube M3x3mm
Vis sans tête M3x3mm
セットスクリューM3x3mm
Paper for Gear Mesh
Papier zum Einstellen des Ritzelspiels.
Papier pour engrènement des pignons

