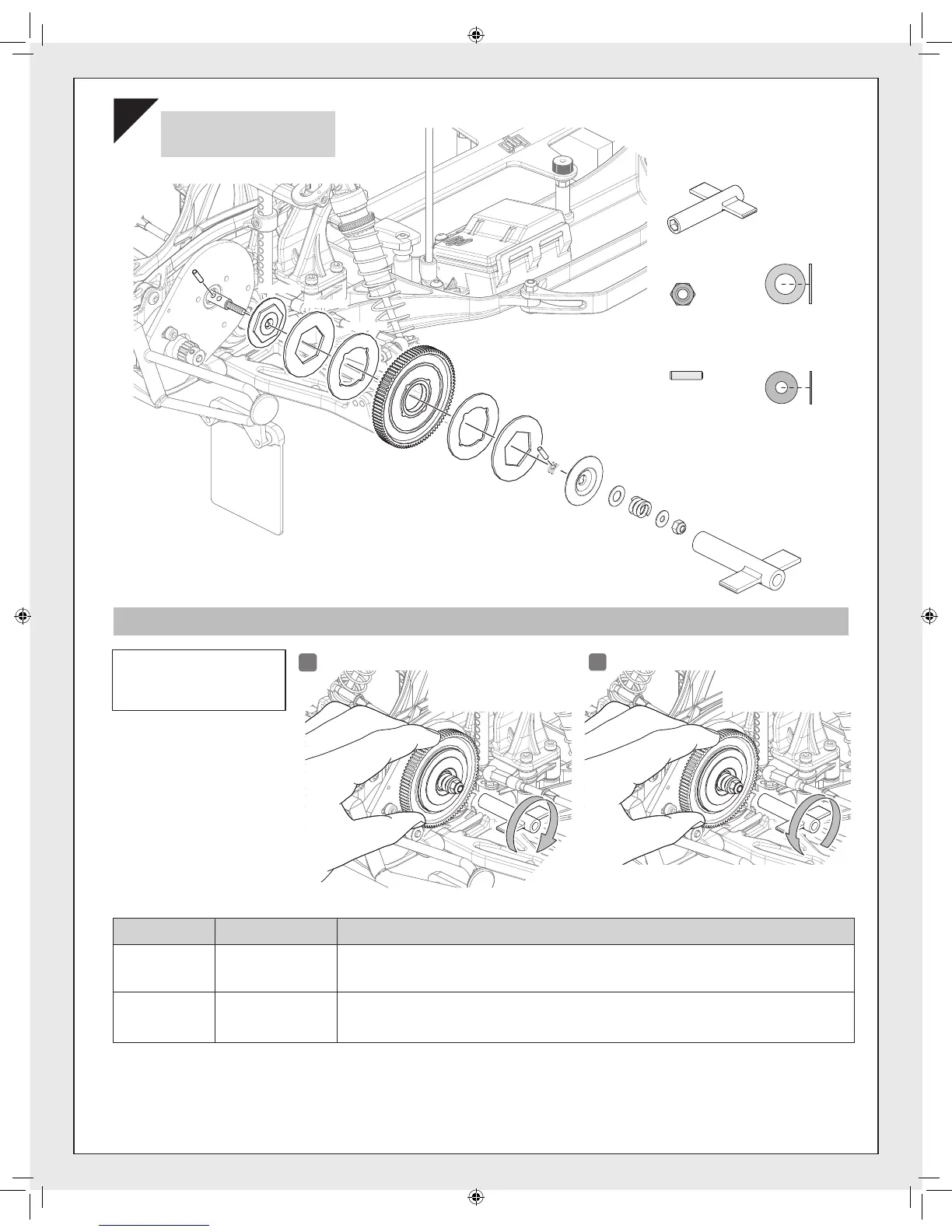

Transmission Maintenance - Spur Gear
Wartung des Getriebes - Hauptzahnrad
Entretien de la transmission - couronne

103326 󱀄
Slipper Tool
Slipper Tool
Slipper Tool


2
1
Tighten locknut all the way.
Ziehen Sie die Mutter vollständig an.
Serrez l’écrou à fond.

Loosen 6 turns.
Lösen Sie sie 6 Umdrehung.
Dévissez de 6 tours.

Adjusting the Slipper Clutch Einstellen des Slippers Réglage de l’embrayage 
Tighten setscrew fully and then
loosen 6 turn.
The Slipper Clutch protects the
drivetrain from shock.
Ziehen Sie die Schraube vollständig
an und lösen sie sie 6 Umdrehung.
Antrieb vor Schlägen. Der Slipper
schützt den Antrieb vor Überlast.
Vissez la vis de réglage à fond puis
dévissez de 6 tours.
L’embrayage protège la transmission
des chocs.



Standard Slipper Setup
Einstellung des Slippers
Réglages standard de l’embrayage

Smoother power delivery.
Gleichmäßigere Leistungsentfaltung
Transmission de la puissance plus en douceur.

Quicker throttle response. If the truck wheelies too much, loosen the Slipper Clutch.
Direkte Reaktion auf Gasstöße. Bei zu vielen Wheelies, lösen Sie den Slipper etwas.
Réponse plus rapide de l’accélération. Si le véhicule se cabre trop, desserrez l’embrayage.

After running, if slipper clutch is too loose, tighten 1/4 turn.
Ziehen Sie den Slipper 1/4 Umdrehung zu, wenn er nach dem Fahren zu locker ist.
Si après l’utilisation l’embrayage est encore trop desserré, serrez-le d’1/4 tour.

Loosen
Leicht, lose
Desserrer

Tighten
Fest
Serrer

Slippery
Rutschig
Glissante

High Grip
Grifg
Forte accroche

Track Condition
Zustand der Strecke
Slipper Clutch
Slippers
Slipper Einstellung

Condition de la piste

Characteristics
Auswirkung auf das Fahrverhalten
Caractéristiques

Adjust the Slipper Clutch in 1/4 turn increments. If the Slipper is too loose, it can damage the Spur Gear.
Stellen Sie den Slipper in 1/4 Umdrehungen ein. Ist er zu locker eingestellt, kann das Hauptzahnrad beschädigt werden.
Réglez l’embrayage par incréments de 1/4 de tour. Si l’embrayage était trop desserré, cela pourrait endommager la couronne.

103373
Z263
Pin 2x8mm
Pin 2x8mm
Broche 2x8mm
ピン 2x8mm
Z694
Z224
Z224
Washer 3x8x0.5mm
Scheibe 3x8x0.5mm
Rondelle 3x8x0.5mm
ワッシャー3x8x0.5mm
Z694
Washer M5x10x0.5mm
Scheibe M5x10x0.5mm
Rondelle M5x10x0.5mm
ワッシャーM5x10x0.5mm
