Pontos de Aviso de Instalação

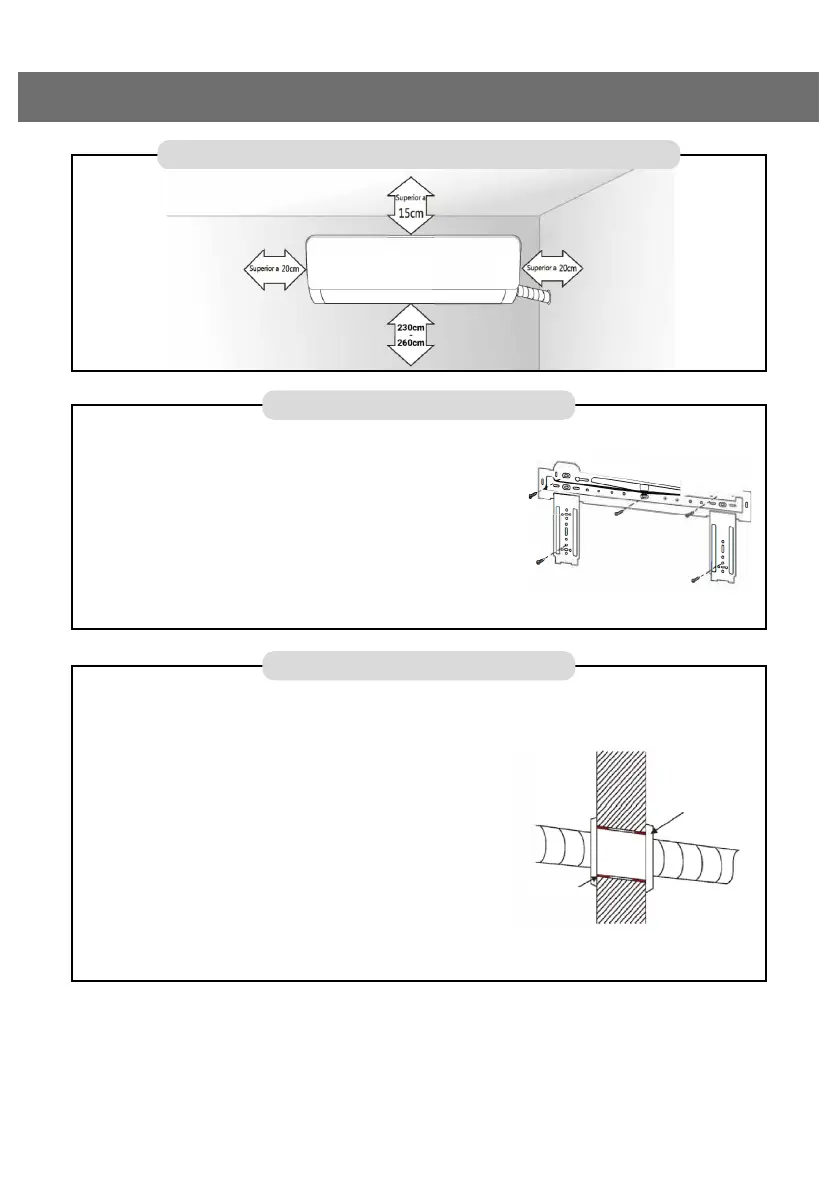

Desenho dimensional de instalação da unidade interior
Modelo de âncora
Passa-muros
1. A parede na qual a máquina interna será instalada
deve ser rme e resistente, para evitar vibrações.
2. Fixe o gabarito com um parafuso tipo “+”. Instale o
gabarito na parede garantindo o nível horizontal e o
comprimento vertical.
3. Após a instalação, puxe o gabarito com as mãos
para vericar sua robustez.
1. Determinada a posição da passagem do tubo,
faça o furo na parede, preferencialmente com coroa
diamantada, dando uma inclinação externa entre 5º
e 10º de inclinação.
2. Para evitar danos aos tubos, isole-os e instale
guarnições em ambos os lados da parede para
evitar vazamentos. Recomenda-se cobrir a
tubulação dentro da câmara da parede com algum
produto ou elemento que impeça a saída de
roedores da tubulação sem isolamento.
Selo de
barro
Guarnições
do tubo
muro
Distância
ao solo
Distância
do teto
Distância
da parede
Distância
da parede
