20

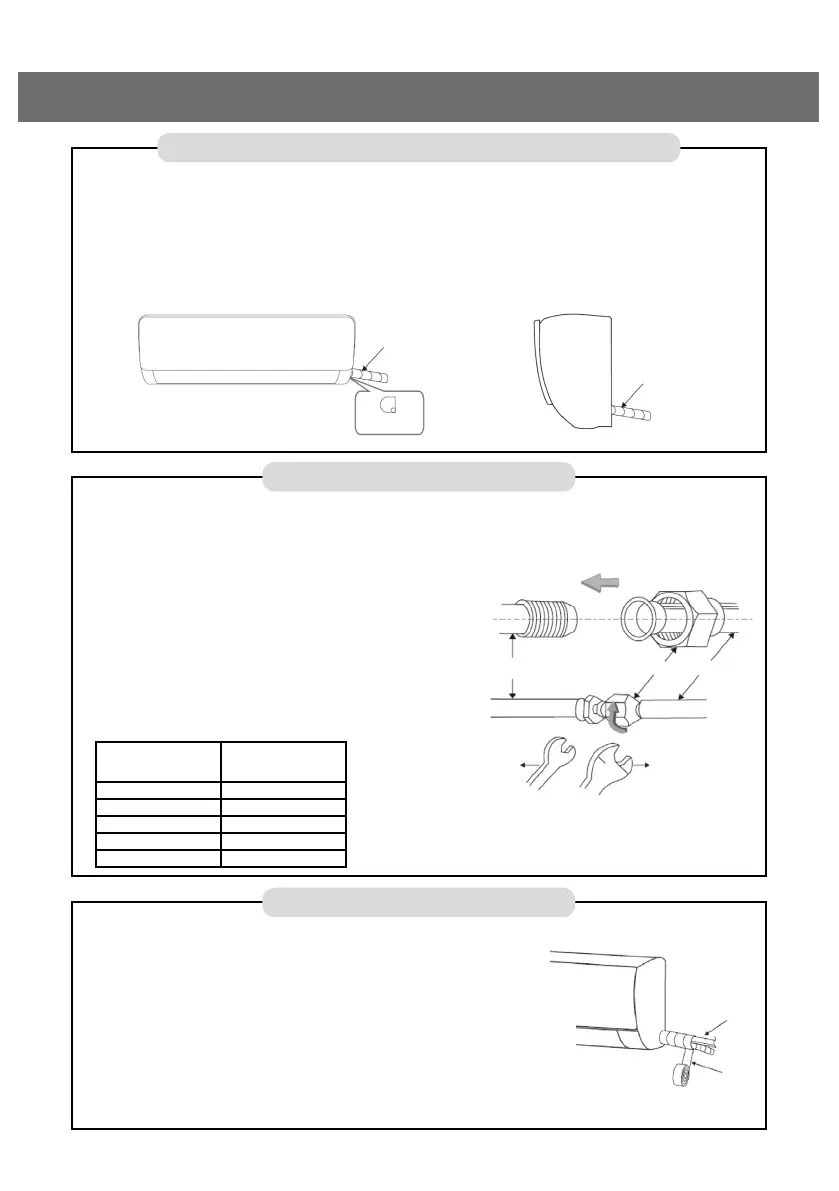

Instalação da unidade externa
Tubulação de gás
Isolamento de tubos
A unidade interna permite conectar o tubo de gás em duas posições. Um do lado esquerdo dele, isso requer
cortar uma pequena placa para poder fazer a conexão (gura 1). A segunda opção de conexão é através
da parte traseira da unidade. A utilização de um ou outro tipo de conexão não afeta o funcionamento do
equipamento, portanto a decisão será tomada pela própria instalação e sob a decisão da montadora.
A linha de energia não precisa necessariamente ser paralela à tubulação de gás.
Certique-se de que a linha de energia esteja livre de tensão no momento da conexão.
Corrija o texto no pictograma.
1. Cole as linhas de conexão da unidade interna e externa
com ta isolante (de preferência), conforme indicado
no desenho. Em seguida, cubra os tubos com um
material isolante que atenda às normas vigentes e evite a
condensação.
2. Evite sifões no tubo de ligação entre a unidade interior e
exterior.
Instalação do tubo de ligação
1. Remova o elemento de proteção e conduza
a linha de gás ao conector da unidade interna.
Aperte levemente a porca com as mãos.
2. Conectando o tubo à unidade interna. Alinhe
o tubo e encaixe a porca, apertando-a com os
dedos. Em seguida, com uma chave xa, segure
a porca xa da unidade interna, com uma chave
dinamométrica gire a porca solta até obter
o Nm necessário, indicado na tabela anexa.
Corrija o texto no pictograma.
Diâmetro externo
do tubo (mm)
Torção de torque
apertado (N • m)
Ø6 / Ø6.35 15~25
Ø9.52 35~40
Ø12 / Ø12.7 45~60
Ø15.88 73~78
Ø19.05 75~80
Figura 1 Figura 2
Linha de conexão o
tubo de conexão e
o dreno
Linha de conexão o
tubo de conexão e
o dreno
Linha de
conexão,
dreno e cabo
Tubulação de la
unidade interior
Chave inglesa
Chave de torque
Laço
Tubo de
conexão
Porca de
conexão
Alimentação
