Instalação da unidade interna
Fixação da máquina interna
1. Pendure a máquina interna enganchada no gabarito,
movendo a máquina da esquerda para a direita para
certicar-se de que esteja posicionada corretamente.
2. Mova a unidade interna ligeiramente para a direita
e para a esquerda no modelo, até ouvir um “clique”
indicando que está posicionada corretamente.

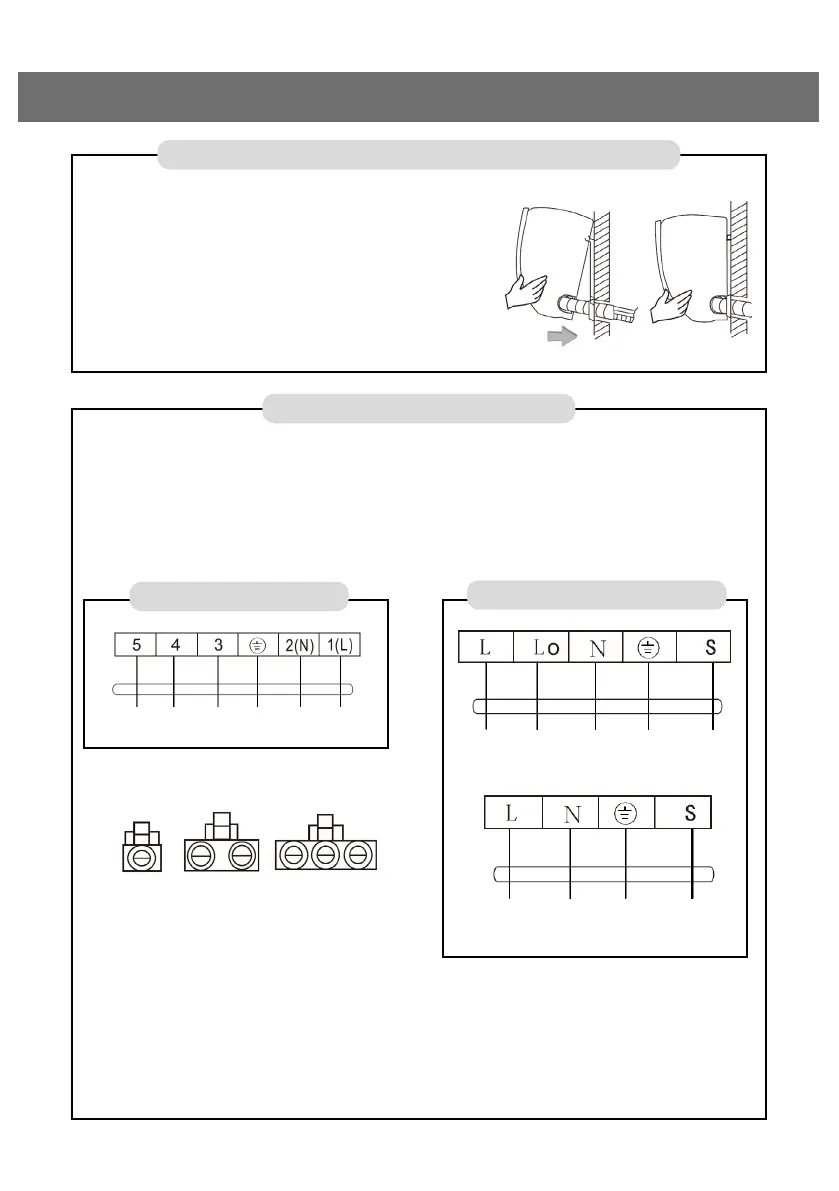

Diagrama de ação
• Se a unidade interna adquirida tiver o o elétrico conectado, não será necessário
modicá-lo.
• Se a máquina adquirida não tiver a linha de conexão de energia, é necessário
conectar o cabo de acordo com o diagrama a seguir.
Nota: *Este manual contém a forma de conexão de diferentes aparelhos de ar
condicionado. Você deve escolher o esquema que corresponde ao do dispositivo adquirido.
*Este diagrama de ação é apenas para referência. Se o esquema elétrico for diferente
do do seu aparelho, prevalece o esquema elétrico detalhado xado no corpo da máquina.
Frequência xa
Frequência de conversão
Para unidade exterior
Plugue de conexão
Se os modelos tiverem o plugue de conexão,
eles podem ser inseridos diretamente.
Para unidade exterior
Para unidade exterior
