22

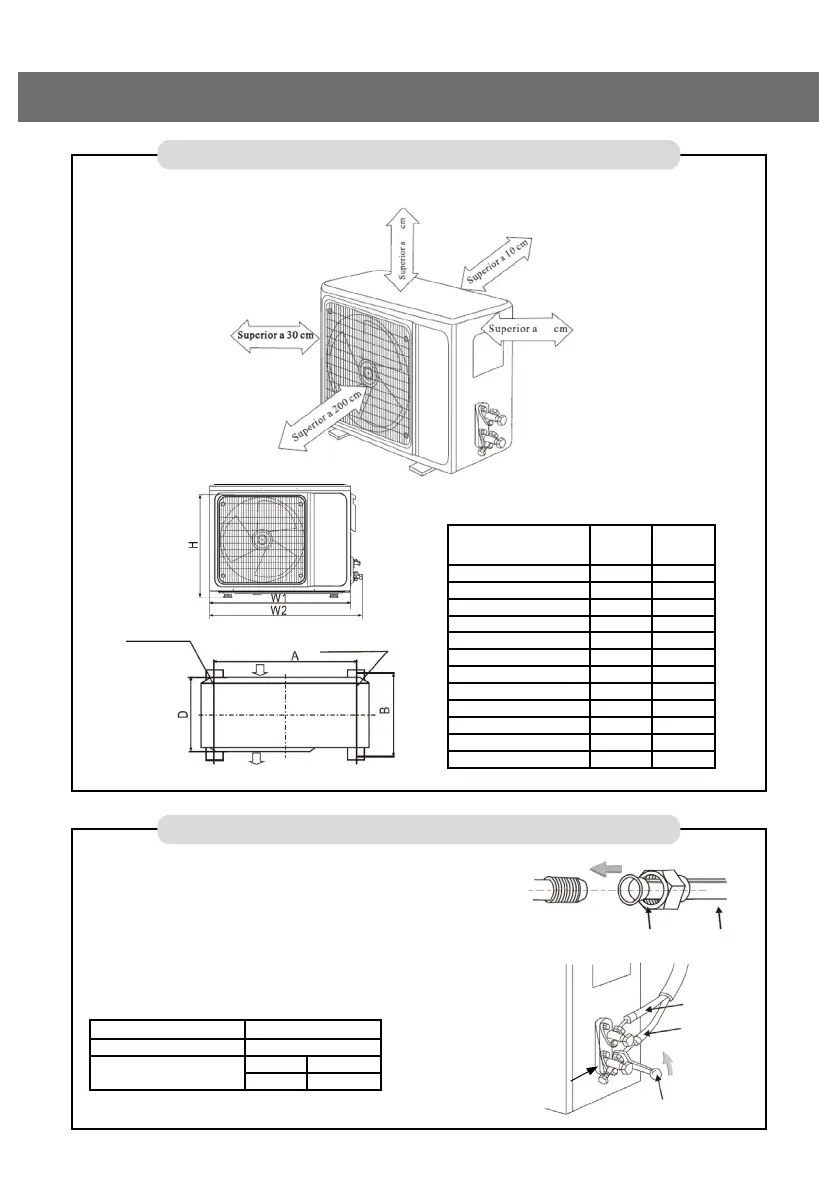

Instalação da unidade exterior
Desenho dimensional de instalação da unidade externa
Instalação do tubo de ligação
Distância do
obstáculo
Entrada de ar
Distância do
obstáculo
Saída de ar
Suporte da unidade externa
Distância do
obstáculo
Saída de ar
Pies de
instalação certo
Pies de
instalação
esquerda
Entrada de ar
Tamanho Unidade Exterior
W1(W2)*H*D (mm)
A (mm) B (mm)
665(710)x420x280 430 280
600(645)X485X260 400 290
660(710)x500x240 500 260
700(745)x500x255 460 260
730(780)x545x285 540 280
760(810)x545x285 540 280
790(840)x550x290 545 300
800(860)x545x315 545 315
800(850)x590(690)X310
540 325
825(880)x655x310 540 335
900(950)x700x350 630 350
900(950)x795x330 535 350
Conectar comprimento
Quantidade de aumento
de refrigerante
≤5m
Eles não precisam aumentá-lo
5-15m
cc≤12000Btu
20g/m
cc≤18000Btu
30g/m
O tubo de conexão conecta com a máquina interna:
O elo cônico do tubo é conectado à válvula de fechamento.
Aperte a porca com os dedos. Em seguida, usando uma
chave de torque, aperte a porca. Quando o comprimento
do tubo de conexão é aumentado, para não afetar o efeito
de uso do ar condicionado e o desempenho geral, a carga
de gás deve ser aumentada de acordo com a tabela a
seguir.
Nota: Esta tabela é apenas para referência.
Válvula de
fechamento
Porca de
conexão
Tubo de
conexão
Tubo lateral
líquido
Tubo lateral
gás
Torquímetro
50
50
