23
Instalação da unidade exterior
Instalação da linha de conexão
1. Desaperte os parafusos. Remova a tampa elétrica
da máquina.
2. Conecte os os respectivamente ao terminal
correspondente na placa de terminais da máquina
externa (consulte o esquema de ação). Se houver um
plugue de conexão de sinal, ele pode ser conectado
diretamente.
3. O o terra remova os parafusos terra da
rede elétrica. Conecte a cabeça do cabo ao terra
no parafuso de aterramento, aparafusando nos orifícios
para a terra.
4. Fixe o cabo com xadores (placa da linha de pressão).
5. Instale a tampa elétrica na posição original
xando-o com parafusos.

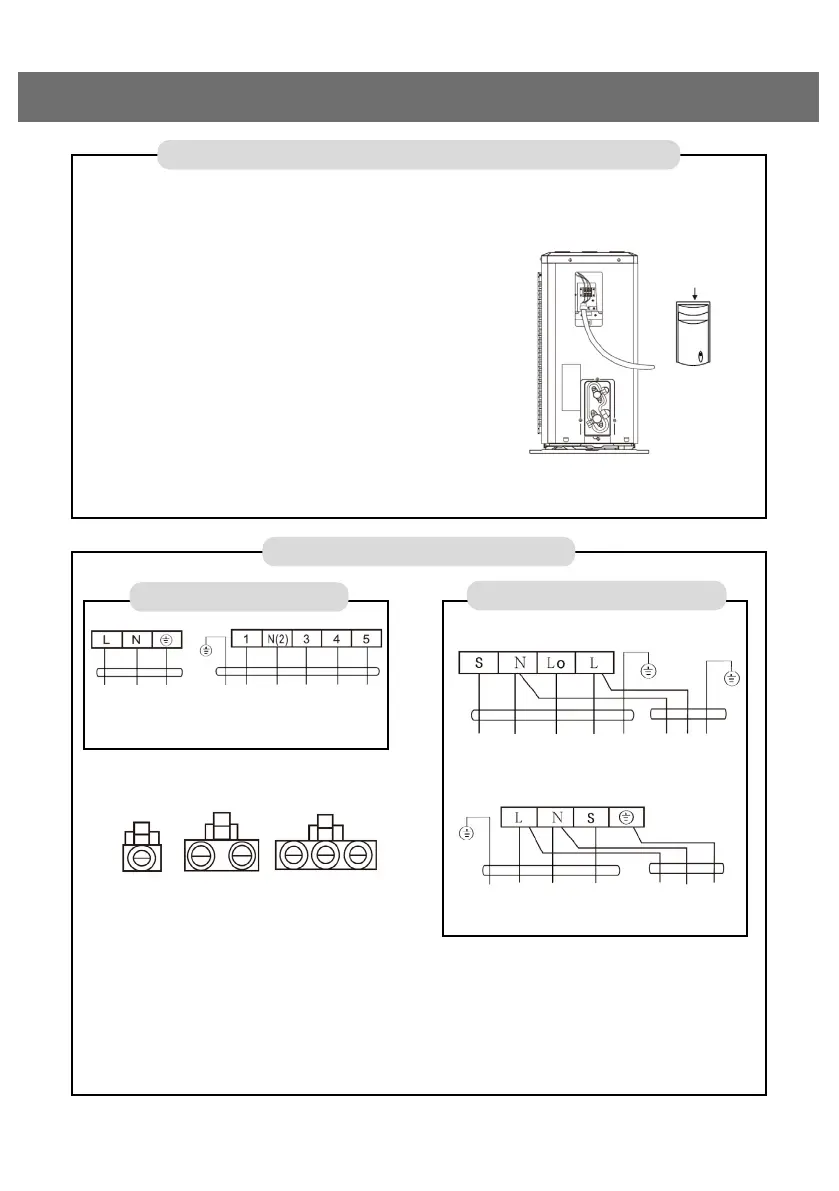

Esquema de ação
Nota:
*Este manual contém a forma de conexão de diferentes aparelhos de ar condicionado.
Você deve escolher o esquema que corresponde ao do dispositivo adquirido.
*Este diagrama de ação é apenas para referência. Se o esquema elétrico for
diferente do do seu aparelho, prevalece o esquema elétrico detalhado xado no
corpo da máquina.
Frequência xa
Frequência de conversão
Para unidade interiorPotência
Plugue de conexão
Se os modelos tiverem o plugue de conexão,
eles podem ser inseridos diretamente.
Para unidade interior
Para unidade interior
Potência
Potência
Tampa do
aparelho
