20

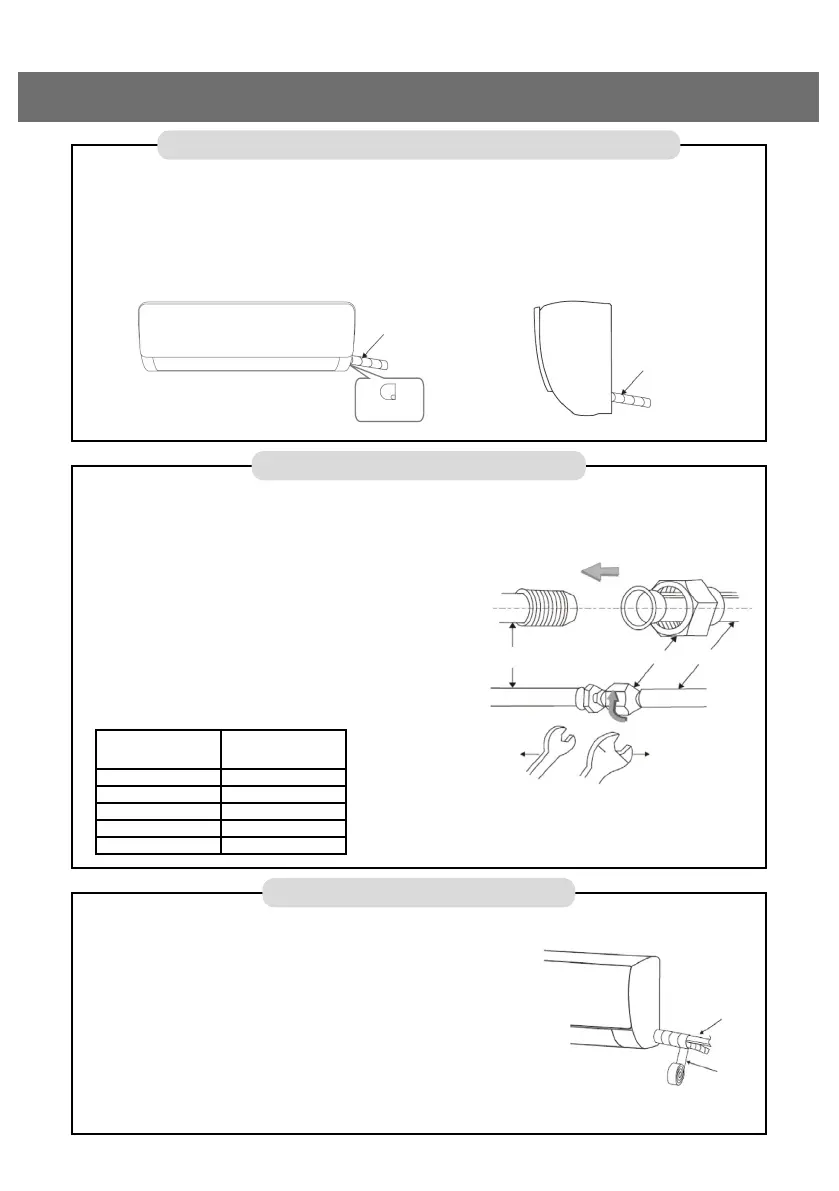

Installazione della unità interna
Linea di gasdotti
Spogliatoio delle tubazioni
1. In base alla posizione relativa del corpo macchina, si può scegliere che la tubazione esca da sinistra
verso destra (g. 1) o esca verticalmente dietro il corpo macchina (g. 2)(la forma concreta della
tubazione di uscita deve essere determinato in base alla lunghezza delle tubazioni della macchina).
Nella pipeline di output da sinistra a destra è necessario interrompere l’alimentazione dell’esportazione
corrispondente. 2. La linea di zona elettrica può essere separata dalla tubazione. In primo luogo,
interrompere l’alimentazione dal foro di uscita, quindi perforare la linea di alimentazione dal foro,
riservando le altre parti per evitare danni.
1. Collegare la parte di collegamento della macchina
interna e il tubo di collegamento con il manicotto isolante.
E quindi incapsulare il tubo isolante con materiale isolante,
in modo da evitare che l’acqua di condensa si trovi nella
parte di collegamento.
2. L’uscita dell’acqua si collega allo scarico. E raddrizzare il
tubo di collegamento, i li e lo scarico.
3. Rivestire il tubo di collegamento, il cavo e lo scarico con
fascette di plastica. La tubazione deve essere posizionata
verso il basso.
Installazione del tubo di collegamento
1. Rimuovere l’elemento di ritegno e tirare la
tubazione dalla macchina interna all’involucro.
Ruota i dadi esagonali dalla sinistra della
connessione verso il basso con le mani.
2. Collegare il tubo di collegamento alla macchina
interna: allineare il centro del tubo e serrare a mano
collegandolo con i dadi. E quindi serrare saldamente
con 11 chiavi dinamometriche che si collegano ai
dadi. L’indirizzo è mostrato nel disegno a destra. Il
momento di forza utilizzato è mostrato nella gura
seguente:
Diámetro exterior
de la tubería (mm)
Giro apretado
torque (N • m)
Ø6 / Ø6.35 15~25
Ø9.52 35~40
Ø12 / Ø12.7 45~60
Ø15.88 73~78
Ø19.05 75~80
Figura 1 Figura 2
Linea di collegamento
del tubo di collegamento
e dello scarico
Linea di collegamento
del tubo di collegamento
e dello scarico
Linea di
collegamento,
scarico e cavo
Conduttura
macchina interna
Chiave inglese
Chiave
dinamometrica
Nastro
Dado di
collegamento
Tubo di
collegamento
Alimentazione per
le esportazioni
