21

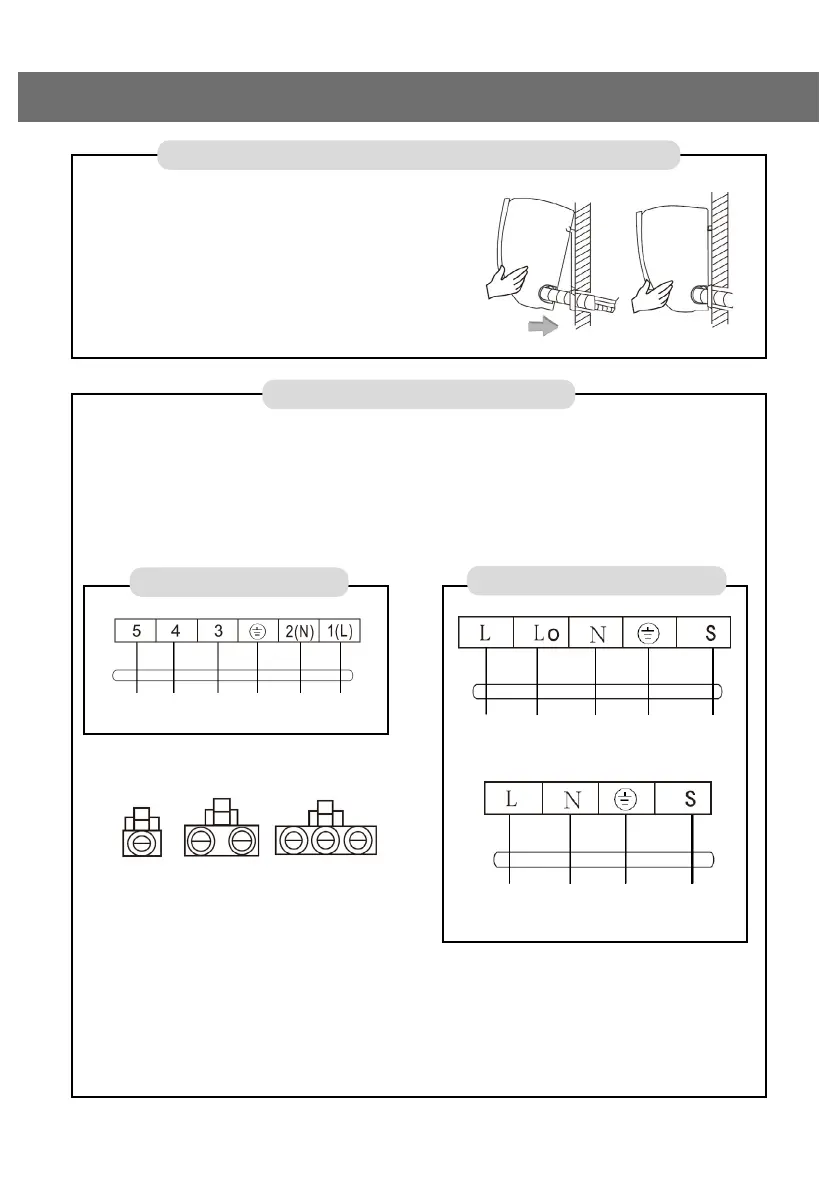

Installazione della unità interna
Fissaggio unità interna
1. Appendere la macchina interna agganciata al
piolo, spostando la macchina da sinistra a destra
per assicurarsi che il gancio sia posizionato
correttamente.
2. Spingere il lato sinistro e destro della macchina
attraverso il perno, nché il gancio non si inserisce
nella fessura e si sente un “clic”.
Schema elettrico
• Se la macchina che avete acquistato ha la linea di collegamento dell’alimentazione,
n dall’inizio la parte di cablaggio della macchina interna è stata collegata, e quindi
non è necessario collegare il cavo.
• Se la macchina che si acquista non dispone della linea di collegamento
dell’alimentazione, è necessario collegare il cavo secondo lo schema elettrico.
Nota:
*Questo manuale contiene il modulo di collegamento dei diversi condizionatori d’aria.
Pertanto, si può escludere la possibilità che alcune tipologie particolari di schemi
elettrici non siano presenti in questo manuale.
* Questo schema elettrico è solo di riferimento. Se lo schema elettrico è diverso dagli
oggetti materiali, prevale lo schema elettrico dettagliato ssato sul corpo macchina.
Frequenza ssa
Frequenza di conversione
Per unità esterna
Spina di collegamento
Se i modelli hanno la spina di connessione,
possono essere inseriti direttamente.
All’unità esterna
All’unità esterna
