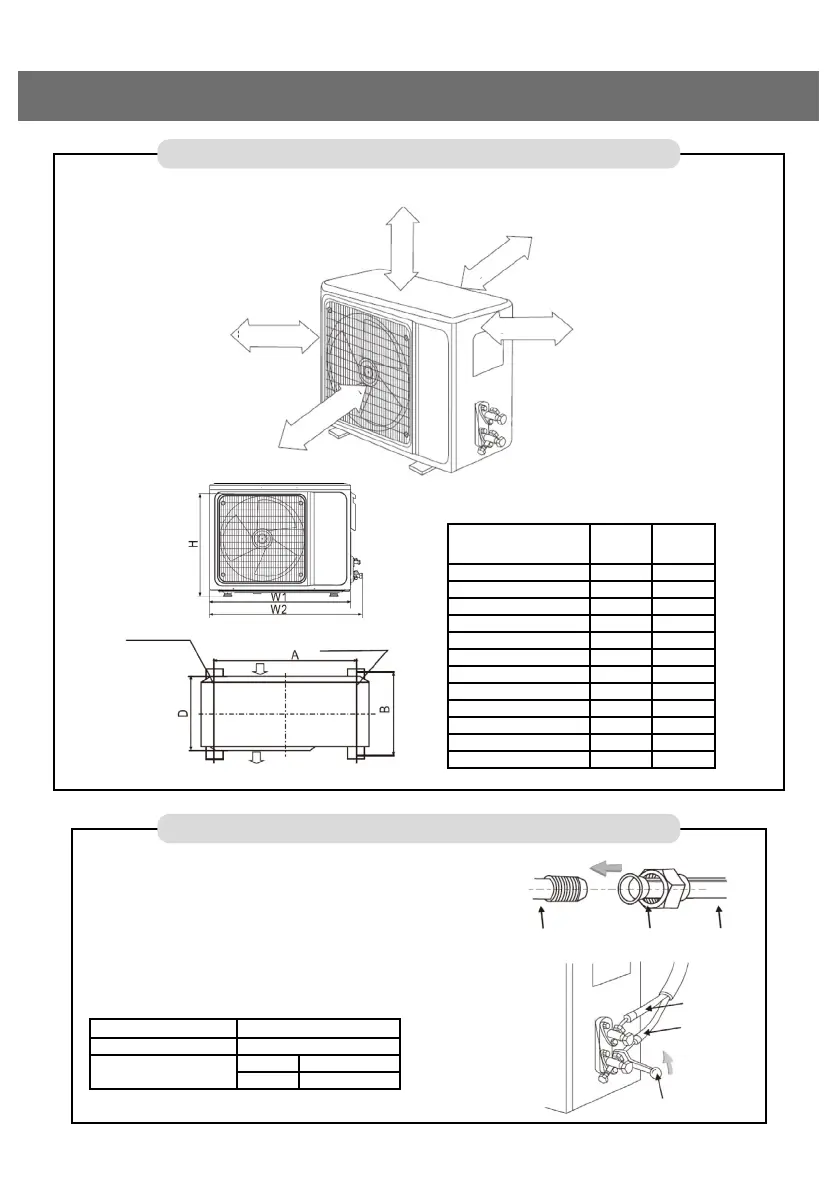

Installazione della unità esterna
Disegno quotato installazione macchina esterna
Installazione del tubo di collegamento
Distanza
dagli ostacoli
Lato ingresso
Distanza ostacoli
Uscita aria
Bullone di installazione per
elettrodomestici da esterno
Distanza ostacoli
Lato uscita vento
Piedini di
installazione
a destra
Piedini di
installazione
sinistri
Ingresso aria
Dimensioni dell’apparecchio
esterno della forma
W1(W2)*H*D (mm)
A (mm) B (mm)
665(710)x420x280 430 280
600(645)X485X260 400 290
660(710)x500x240 500 260
700(745)x500x255 460 260
730(780)x545x285 540 280
760(810)x545x285 540 280
790(840)x550x290 545 300
800(860)x545x315 545 315
800(850)x590(690)X310
540 325
825(880)x655x310 540 335
900(950)x700x350 630 350
900(950)x795x330 535 350
Collegare la lunghezza
Quantità di aumento del liquido di
raffreddamento
≤5m
Non hanno bisogno di aumentarlo
5-15m
cc≤12000Btu
20g/m
cc≤18000Btu
30g/m
Il tubo di collegamento collega la macchina interna:
La bocca conica del tubo di collegamento è ssata alla
valvola di arresto. Serrare a mano il collegamento con
il dado. Quindi con una chiave dinamometrica serrare
collegandolo al dado. Quando si aumenta la lunghezza
del tubo di collegamento, per non pregiudicare l’effetto
d’uso del climatizzatore e le prestazioni complessive, è
necessario riempirlo con la giusta quantità di refrigerante
come supplemento.
Nota: questa tabella è solo di riferimento.
Valvola di
chiusura
Tubo di
collegamento
Dado di
collegamento
Tubo laterale
liquido
Tubo laterale
gás
Chiave dinamometrica
Maggiore di 50 cm
Maggiore di 50 cm
Maggiore di 10 cm
Maggiore di 30 cm
Maggiore di 200 cm
