23

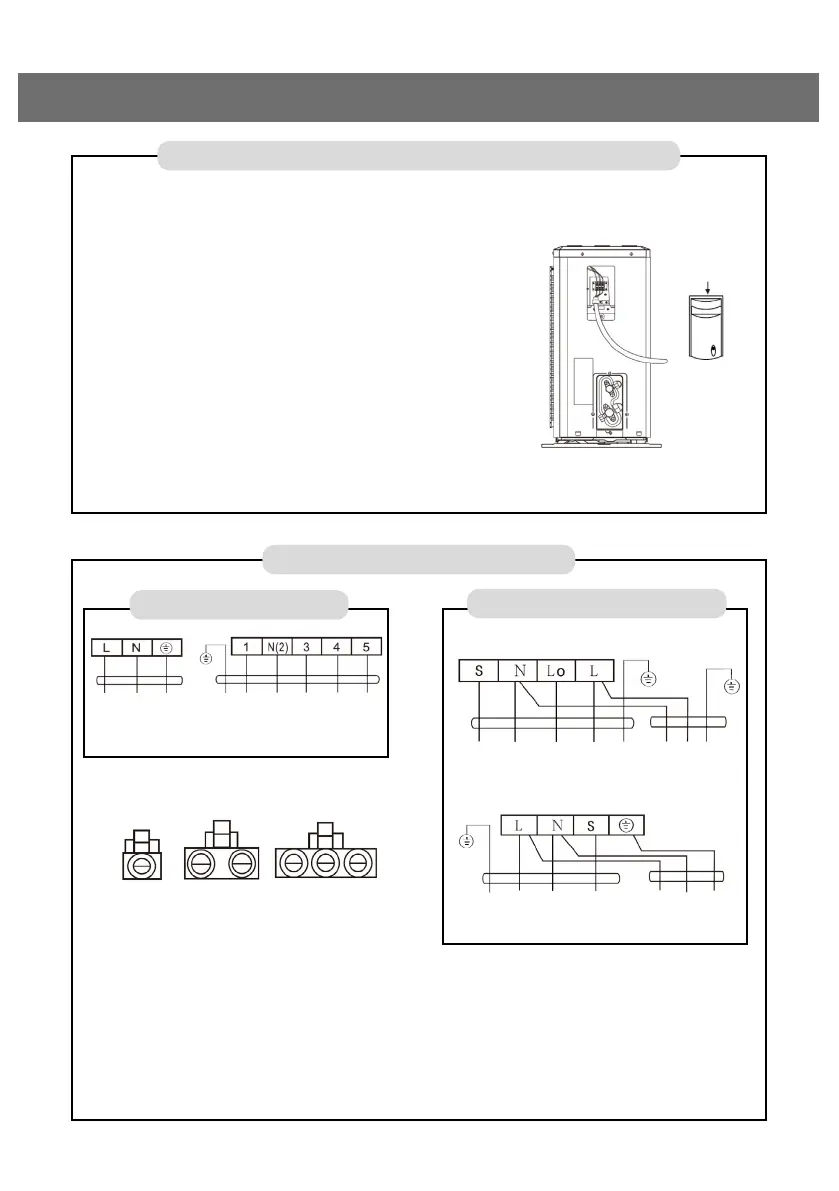

Installazione della unità esterna
Installazione della linea di collegamento
1. Allentare le viti. Rimuovere la copertura elettrica
della unità.
2. Collegare i li rispettivamente al morsetto
corrispondente sulla morsettiera della macchina
esterna (vedi schema elettrico). Se è presente una
spina di collegamento del segnale, può essere collegata
direttamente.
3. Il lo di terra rimuovere le viti di messa a terra dal
griglia elettrica. Collegare la testa del cavo a terra
sulla vite di terra, avvitando nei fori
alla terra.
4. Fissare il cavo con elementi di ssaggio (piastra della
linea di mandata).
5. Installare il coperchio elettrico nella posizione originale
ssandolo con viti.
Schema elettrico
Nota:
*Questo manuale contiene il modulo di collegamento dei diversi condizionatori d’aria.
Pertanto, si può escludere la possibilità che alcune tipologie particolari di schemi
elettrici non siano presenti in questo manuale.
* Questo schema elettrico è solo di riferimento. Se lo schema elettrico è diverso dagli
oggetti materiali, prevale lo schema elettrico dettagliato ssato sul corpo macchina.
Frequenza ssa
Frequenza di conversione
Per unità internaPotenza
Spina di collegamento
Se i modelli hanno la spina di connessione,
possono essere inseriti direttamente.
Per unità interna
Per unità interna
Potenza
Potenza
Copertura
dell’apparecchio
