24

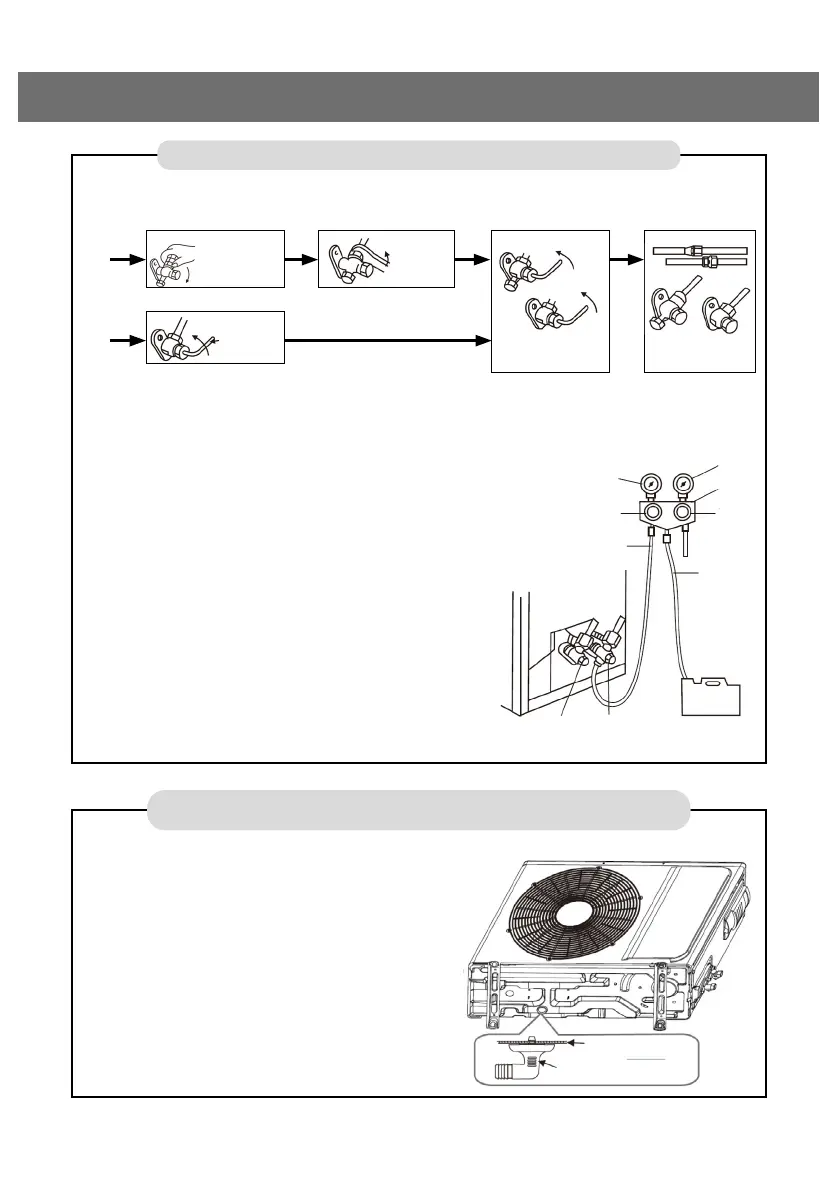

Installazione della unità esterna
Esclusione dell’aria
Quando il condizionatore è riscaldato, l’acqua
prodotta durante lo sbrinamento dell’acqua di
condensa dalla macchina esterna può essere
scaricata al punto giusto attraverso lo scarico.
Metodi di installazione:
Montare l’uscita dell’acqua nel foro Ø25 del
telaio. Quindi collegare lo scarico all’uscita
dell’acqua. Possono dirigere l’acqua di
condensazione e l’acqua di sbrinamento nel
luogo appropriato.
Metodo di scarico del liquido di raffreddamento della macchina all’aperto. Dopo
aver collegato le tubazioni, procedere secondo il seguente schema:
Metodi di aspirazione del vuoto (questo metodo di aspirazione del vuoto deve
essere utilizzato per l’evacuazione del refrigerante R32)
1. Prima di iniziare il lavoro, rimuovere il coperchio
della valvola di intercettazione (valvola gas e valvola
di liquido). Al termine del lavoro, assicurarsi di serrare
il tappo (per evitare perdite). Per prevenire perdite e
perdite, serrare i dadi di collegamento di tutti i tubi
dell’avvisatore acustico interni ed esterni.
2. Collegare la valvola di arresto, la valvola di
conuenza, il tubo gonabile e la pompa del vuoto
secondo la gura a destra.
3. Aprire tutte le maniglie della valvola di conuenza.
E fare la lavorazione dell’estrazione sottovuoto.
L’estrazione sottovuoto deve essere eseguita per
più di 15 minuti. Confermare che l’istruzione del
vacuometro composto raggiunge
-0,1 MPa (-76 cmHg).
Scarico dell’acqua di condensa dalla macchina esterna
(la singola macchina fredda ne è sprovvista)
Parte de
gas
Per prima cosa allentare
temporaneamente il
dado con un
movimento
semicircolare
Apri la chiave
esagonale con
un movimento
semicircolare
Dopo 8 secondi
La coppia di installazione e
il terminale del gas interno
sono gli stessi
Stringere e
collegare
rapidamente
Le maniglie delle due parti
si aprono completamente
di liquido e gas
Assicurarsi che il collegamento
interno ed esterno non abbia
perdite di gas
Parte di
liquido
Manómetro de vacío
compuesto- 76cmHg
Manometro
Llave de Lo
Manguera inadora
Tubo di
gonaggio
Valvola di chiusura
(Valvola del gas)
Valvola di chiusura
(Valvola del liquido)
Pompa
a vuoto
Chiave
alta
Valvola di
ritenzione
Telaio esterno
della macchina
Uscita acqua
