ICE HELIX Guide d'Installation

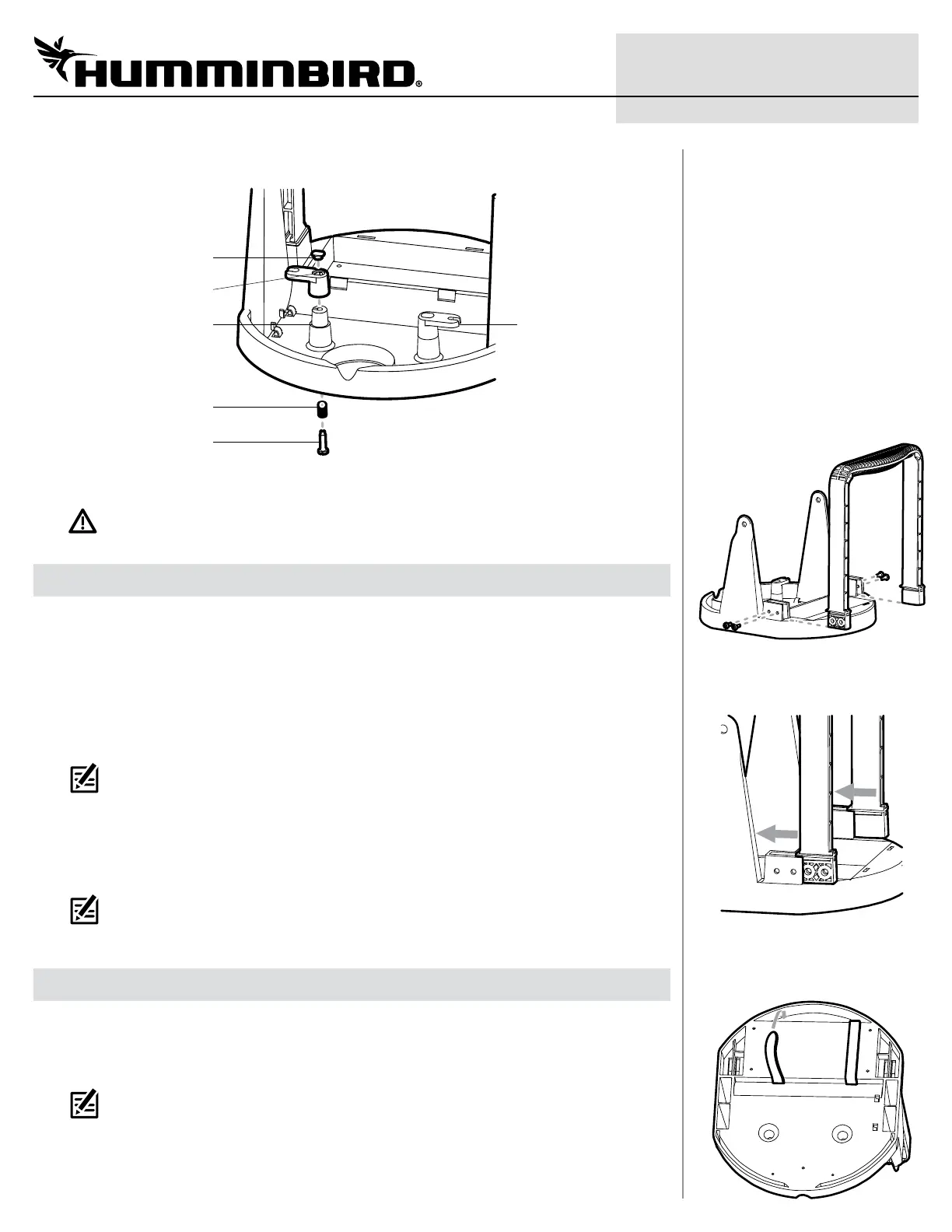

Installation des bornes de rangement
écrou
espace claveté
du bras de retenu
du câble
borne de
rangement
bras de retenue
du câble orienté
vers l’extérieur
ressort
vis à tête plate
6. Répétez les étapes 2 à 5 pour le deuxième bras de retenue du câble.
MISE EN GARDE ! Ne pas utiliser de visseuse à grande vitesse avec cet ensemble de dispositifs
de fixation. Serrer à la main seulement!
2
|
Assemblage la poignée
Suivez cette procedure pour installer la poignée et attacher les sangles d'arrimage qui seront
utilisées pour sécuriser la batterie dans une procédure ultérieure.
1. Installez la poignée sur le socle de façon à orienter la partie recourbée de la poignée vers la
partie arrière du socle, en direction du logement de la batterie.
2. Installez les quatre vis n° 8-32 x 7/16 po (fournies), à raison de deux par côté, pour fixer la
poignée à la base. Voir les illustrations
Installation de la poignée sur la base
et
Insertion de la
poignée
. Serrez la vis à la main seulement!
REMARQUE : La poignée est clavetée et ne s’adapte au socle que dans un seul sens
.
3. Mettez le socle à l’envers et enfilez les deux sangles de batterie (fournies) depuis la base du socle
à travers les trous des sangles de part et d’autre du logement de batterie. Assurez-vous que la
face lisse de la sangle est orientée vers la bas. Voir l’illustration
Fixation des sangles de la batterie
.
4. Retournez la base à l’endroit et tirez sans forcer sur les sangles de la batterie pour éliminer le mou.
REMARQUE : Terminez les procédures d'assemblage et chargez la batterie pendant 8 heures
avant d'installer celle-ci dans la mallette de transport. Voir Charger la batterie pour plus
d'informations à ce sujet
.
3
|
Montage de la tête de commande à la base
Suivez cette procédure pour installer la tête de commande de ICE HELIX Series sur l’ensemble socle/
poignée.
1. Insérez l'adaptateur de montage à cardan de chaque côté du support de cardan situé sur la base.
REMARQUE : Si vous avez un kit de conversion, sélectionnez l'adaptateur de montage à cardan
correspondant à votre tête de commande
.
2. Faites glisser la tête de commande dans les adaptateurs de montage à cardan.
3. Filez la molette de cardan à travers l'adaptateur de montage á la cardan. Serrez la molette de
cardan pour attacher la tête de commande sur le support.
Insertion de la poignée
Installation de la poignée sur le socle
Fixation des sangles
de la batterie
