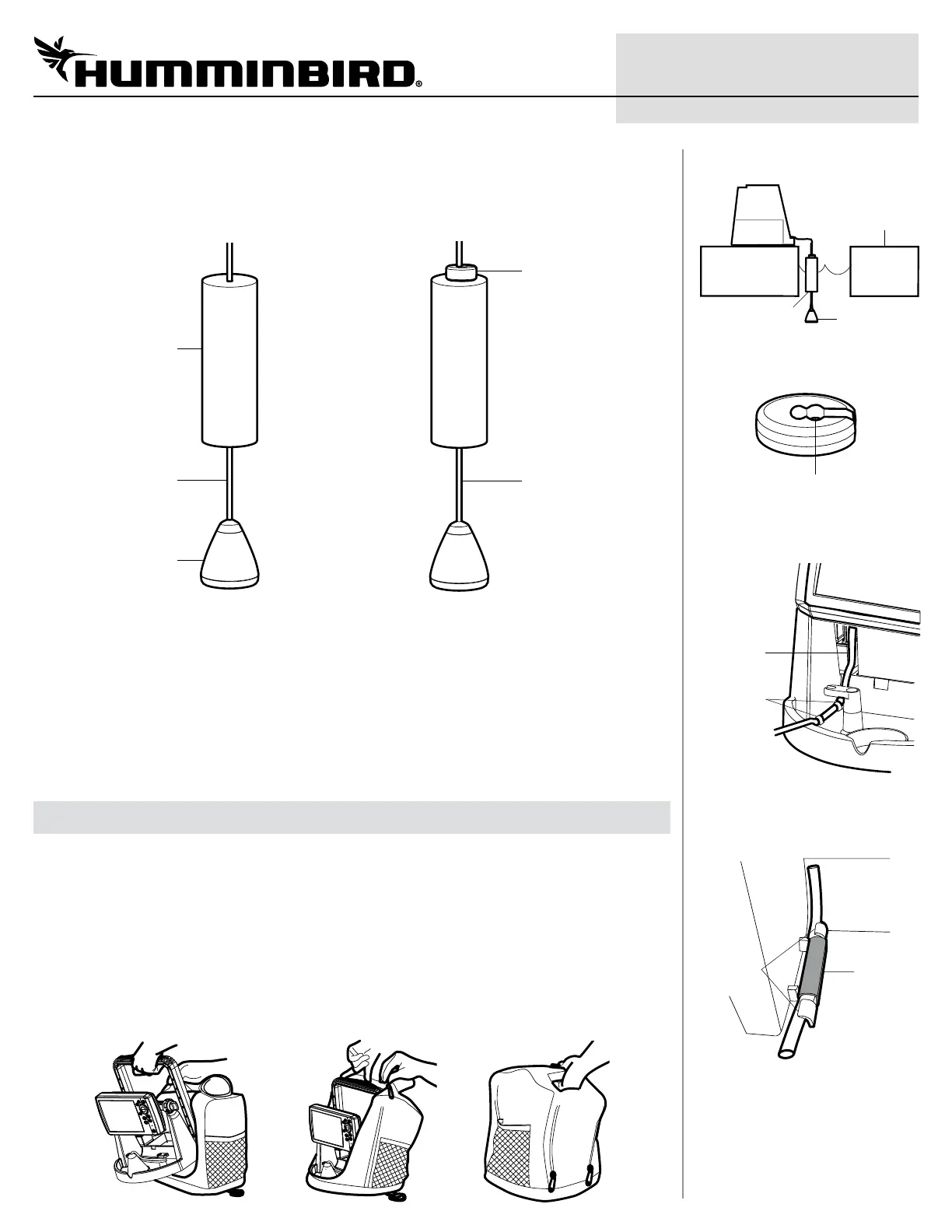

ICE HELIX Guide d'Installation
3. Après avoir déterminé la position du flotteur, placez le serre-câble sur le câble de transducteur,
au-dessus du flotteur. Vérifiez la tension du le câble : le transducteur doit pendre à la verticale
(voir l’illustration
Fixation de serre-câble
).
Fixation du flotteur au câble
flotteur
transducteur
câble du
transducteur
Fixation de serre-câble
câble du
transducteur
serre-câble
(sert de butée
au câble du
transducteur,
règle la
profondeur du
transducteur
dans le trou
de glace)
4. Insérez le câble du transducteur dans la fente de borne appropriée sur la partie arrière de la
tête de commande. Les fentes sont clavetées afin de prévenir une installation inversée; veillez
à ne pas forcer les connecteurs dans le socle. Si le connecteur du câble semble trop serré,
graisser légèrement l'extérieur du connecteur avec de la graisse silicone. Voir les illustrations
Tête de commande à 3 ports
et
Tête de commande à 4 ports (avec Ethernet)
.
5. Acheminez le câble du transducteur sous la tête de commande, et fixez-le aux supports de
câble sur le socle.
6. Fixez le serre-câble sur le câble entre les deux supports de câble pour fixer le câble.
6
|
Installation de la base dans la mallette de transport
Suivez cette procédure pour installer la tête de commande et la base dans le sac de transport.
1. Ouvrez la fermeture à glissière avant de la mallette de transport.
2. Introduisez le socle dans la mallette de transport, en orientant la tête de commande vers
l'avant de la mallette de transport.
Tirez le sac sur un épaulement de la poignée à la fois. Assurez-vous de pouvoir saisir la poignée
à travers le tissu depuis la partie supérieure externe de la mallette de transport.
Installation du socle
dans le sac
Tirer le sac par-dessus
la poignée
Transport
du sac
Positionner le flotteur
transducteur
flotteur
couche
de glace
Serre-câble
orifice du câble
du transducteur
Sécuriser le câble du transducteur
supports
de câble
câble du
transducteur
Fixation du serre-câble
d’arrêt (Vue agrandie)
supports
de câble
serre-câble
d’arrêt
