Compresor de aire vertical, fijo, de una fase
Introducción
Vea la Figura 1.
PARA INSTALARLE UNA VALVULA DE
CIERRE
Debe instalarle una válvula de cierre
en el orificio de salida del tanque para
controlar el flujo de aire que sale del
tanque. La válvula se debe colocar entre
el tanque y las tuberías.
Presostato - Sistema de encendido
automático - En "auto", el compresor
se apaga automáticamente cuando la
presión del tanque alcanza la presión
máxima fijada. Después de gastar el
aire del tanque y que la presión baje
al nivel bajo preajustado, el presostato
automáticamente vuelve a prender
el motor. En "off", el compresor no
puede funcionar. El presostato debe
estar en "off" cuando vaya a conectar
o desconectar el cordón eléctrico del
tomacorrientes.
Cuando el presostato apaga el motor
usted podrá oir la salida de aire de
la válvula de descarga del presostato
por un breve tiempo. Esto descarga la
presión de aire del tubo de descarga
y permite que el compresor vuelva a
arrancar con facilidad. Para las unidades
sin presostato manual, cuando sea
necesario poner el presostato en OFF,
use el interruptor que corta la energía.
Descargador - Este instrumento
ubicado en el presostato permite la
salida de aire comprimido para facilitar
que el motor arranque bajo presión.
Regulador - El regulador controla
la presión de aire que sale por la
manguera (Se vende por separado).
Válvula de Seguridad ASME - Esta
válvula libera el aire automáticamente
si la presión del tanque excede el nivel
máximo fijado.
Tubo de Descarga - Este tubo
transporta el aire comprimido del
cabezal a la válvula de chequeo. Este
tubo se calienta mucho durante el
uso. Para evitar el riesgo de sufrir
quemaduras severas, nunca toque el
tubo de descarga.
Válvula de Chequeo - Esta válvula de
un solo sentido permite la entrada de
aire al tanque, pero evita que se regrese
al cabezal.
Tapa de las Bandas - Cubre la banda,
la polea del motor y el volante.
No coloque la entrada de aire del
compresor en un área donde haya
vapor, se rocíe pintura o arena o haya
ningún otro tipo de contaminación.
INSTALACION
Nunca instale el
compresor sobre
las bases de madera usadas para
transportarlo.
INSTALACION EN EL PISO (TODAS LAS
UNIDADES)
DEBERA atornillar las patas a una
superficie plana y nivelada, tal como un
piso de concreto o una base de concreto
aparte. Debe usar almohadillas aislantes
entre las patas del tanque y el piso. No
apriete los pernos excesivamente.
(Parte núm. MP346100AJ, disponible por
separado). Permita que las almohadillas
absorban la vibración. Deberá instalar
conexiones flexibles entre el tanque y
las tuberías.
La parte superior
de este compresor
es sumamente pesada. La unidad
se atornillar al piso y colocarle
almohadillas aislantes antes de utilizarla
para evitar daños, heridas o la muerte.
Nunca instale la
válvula de cierre
entre el cabezal y el tanque. Ésto podría
ocasionarle heridas y/o daños a su
propiedad.
TUBERIAS
Nunca use tuberías
de plástico (PVC) en
sistemas de aire comprimido. El hacerlo
podría ocasionarle heridas o daños a su
propiedad.
Todo tubo o manguera empleado
debe estar capacitado para presiones
de más de 150 psi. Tamaño mínimo
recomandado para tubos:
- hasta 50 pies de largo: use 12,7 mm
(1/2 inches)
- más de 50 pies: use 19,1 mm
(3/4 inches)
Es siempre aconsejable usar diámetros
mayores.
Válvula de drenaje del tanque -
Esta válvula está ubicada en la parte
inferior del tanque. Úsela para drenar la
humedad del tanque diariamente para
reducir el riesgo de que el tanque se
oxide.
Instalación
Desconecte el cordón
eléctrico y amárrelo y
después libere toda la presión
del sistema antes de tratar de instalarlo,
darle servicio o darle cualquier tipo de
mantenimiento.
UBICACION
Este compresor
no está diseñado
para instalarse a la intemperie.
Es sumamente importante que instale
el compresor en un área limpia y
bien ventilada donde la temperatura
ambiental no exceda los 38,1˚ C.
La distancia mínima entre el volante
del compresor o ventilador y la pared
debe ser de 45,7 cm (18 inches) para
tener acceso a la llave de drenaje sin
incovenientes.
Tank Drain Valve
Discharge Tube
Belt Guard
Check
Valve
Safety
Valve
Pressure
Switch
Tank
Outlet /
Discharge
Port
Tank
Pressure
Gauge

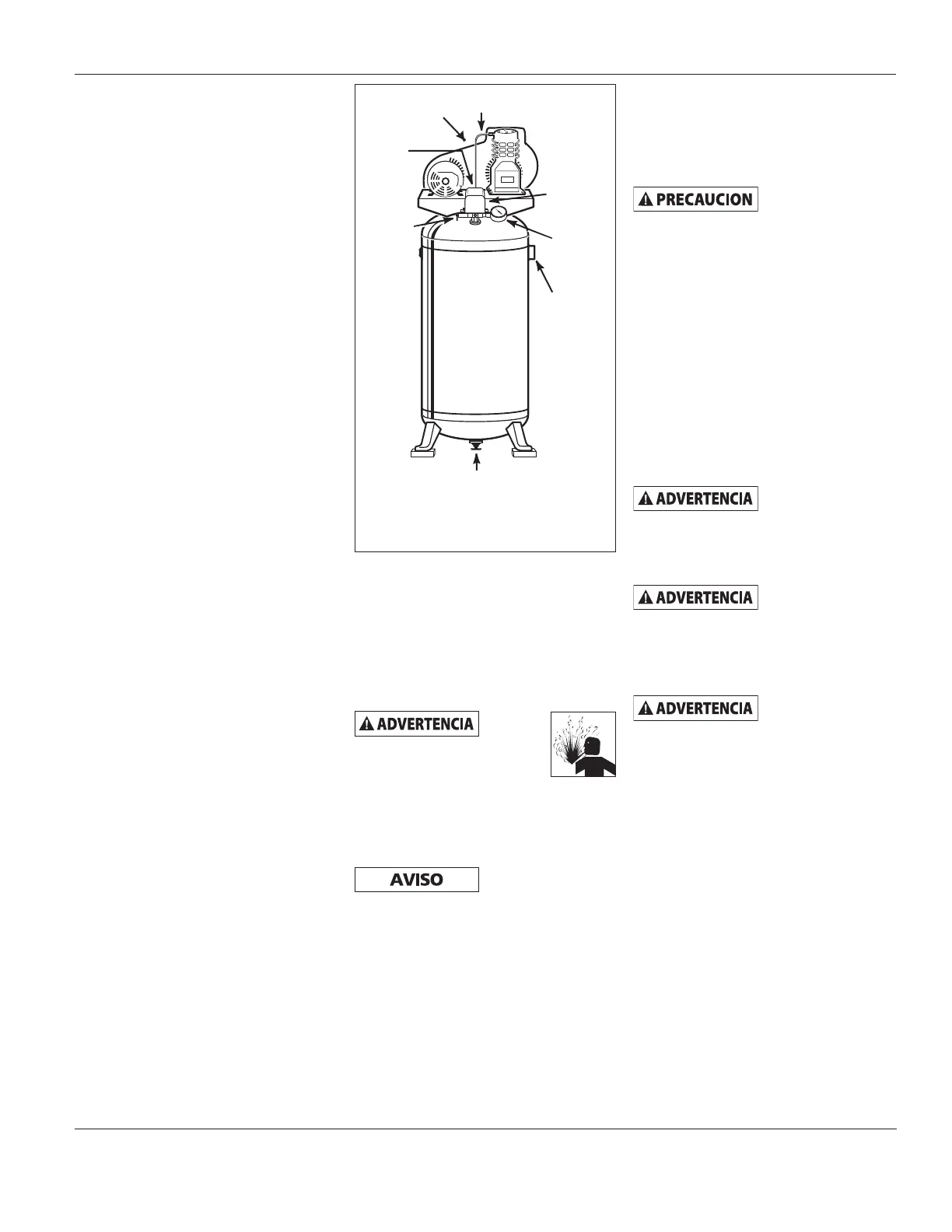

Figura 1 - Algunos compresores pueden
tener un aspecto diferente,
pero tienen piezas similares.
Válvula de
Seguridad
Válvula
de
Chequeo
Tapa protectora
de bandas
Tubo de descarga
Presostato
Medidor de
presión del
tanque
Salida del
Tanque /
Puerto de
descarga
Válvula de drenaje del tanque
