Husqvarna TC 238T User Manual

Rinforzo trasversale
Impugnatura raccoglierba
Perno con testa
Fascetta
Vite 3/8 x 16 x 3/4
Dado 10-24
Telaio anteriore
Pivottante
Dado 3/8 x 16 x 1"
Bulloni di trasporto 3/8 x 16 x 1"

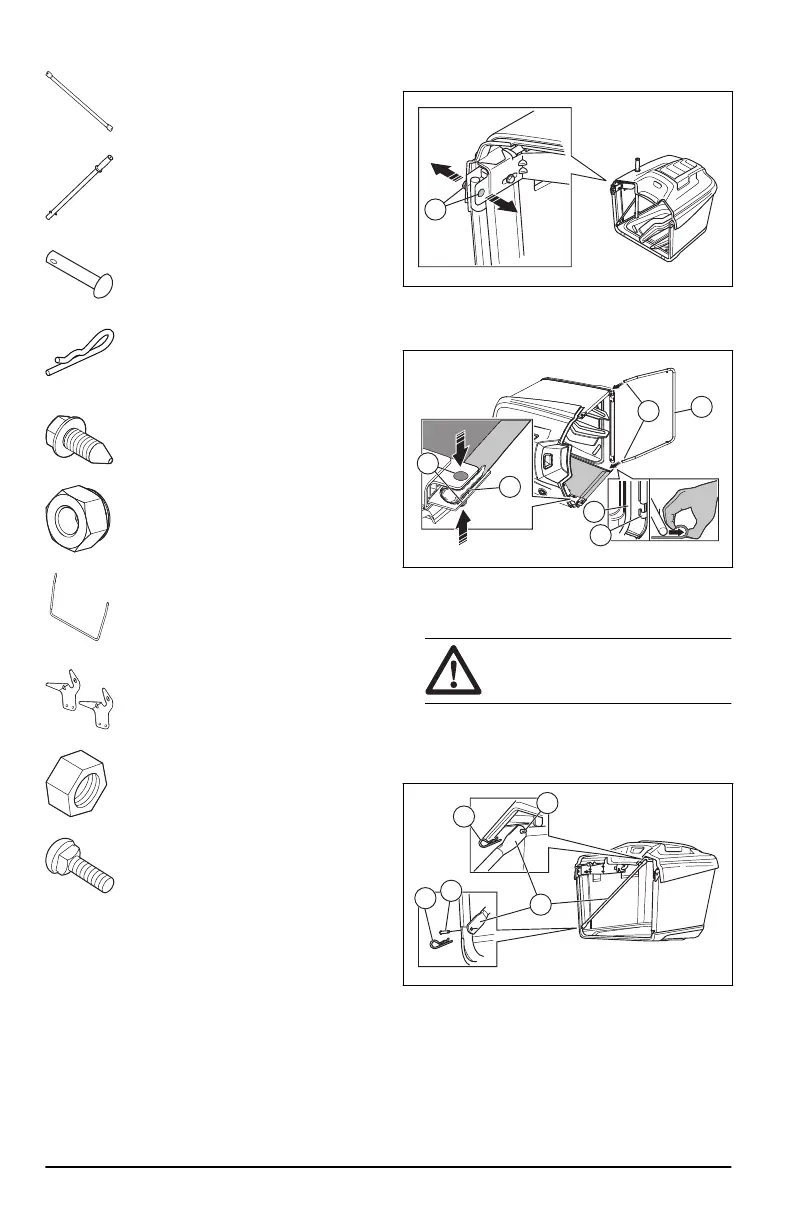

Per assemblare il raccoglierba
1. Dispiegare il sacco e posizionarlo con il lato
destro rivolto verso l'alto.
2. Rimuovere le 2 viti e i 2 dadi (A) dalla parte
anteriore del telaio superiore.
A
3. Posizionare il raccoglierba sul lato.
4. Spingere le estremità (B) del telaio anteriore (C)
attraverso gli anelli nel tessuto.
A
D
C
C
B
E
5. Spingere le 2 viti (A) attraverso il tessuto (D) e i
telai.
6. Montare i 2 dadi.
ATTENZIONE:
Utilizzare una
coppia massima di 11 Nm.
7. Spingere il telaio anteriore nei fermagli (A) nella
parte anteriore del pianale del raccoglierba.
8. Spingere i 4 perni a testa piana (F) attraverso i
telai e i 2 supporti trasversali (G).
H
H
F
F
G
9. Installare le 2 molle di tenuta (H).
146
2010 - 003 - 10.04.2023

Husqvarna TC 238T Specifications

General

Engine Manufacturer	Briggs & Stratton
Engine Name	Intek
Cylinder	1
Fuel Type	Gasoline
Transmission Type	Hydrostatic
Net Power RPM	2600 rpm
Oil Filter	Yes
Transmission Manufacturer	Tuff Torq
Transmission Model	K46
Cutting Height Steps	6
Blade Engagement	Electric
Blades	2
Nose Wheel	No
Collector	Included
Mulch Kit	Available as accessory
Cutting Width	38 in
Cutting Height Max	4 in
Fuel Tank Volume	2.5 gal (US)
Tire Size Front	15x6-6"
Tire Size Rear	20 x 10.00-8
Wheelbase	48 in
Turning Radius	0 cm
Uncut Circle	0 cm
Power Output	6.5 kW (8.7 hp)
