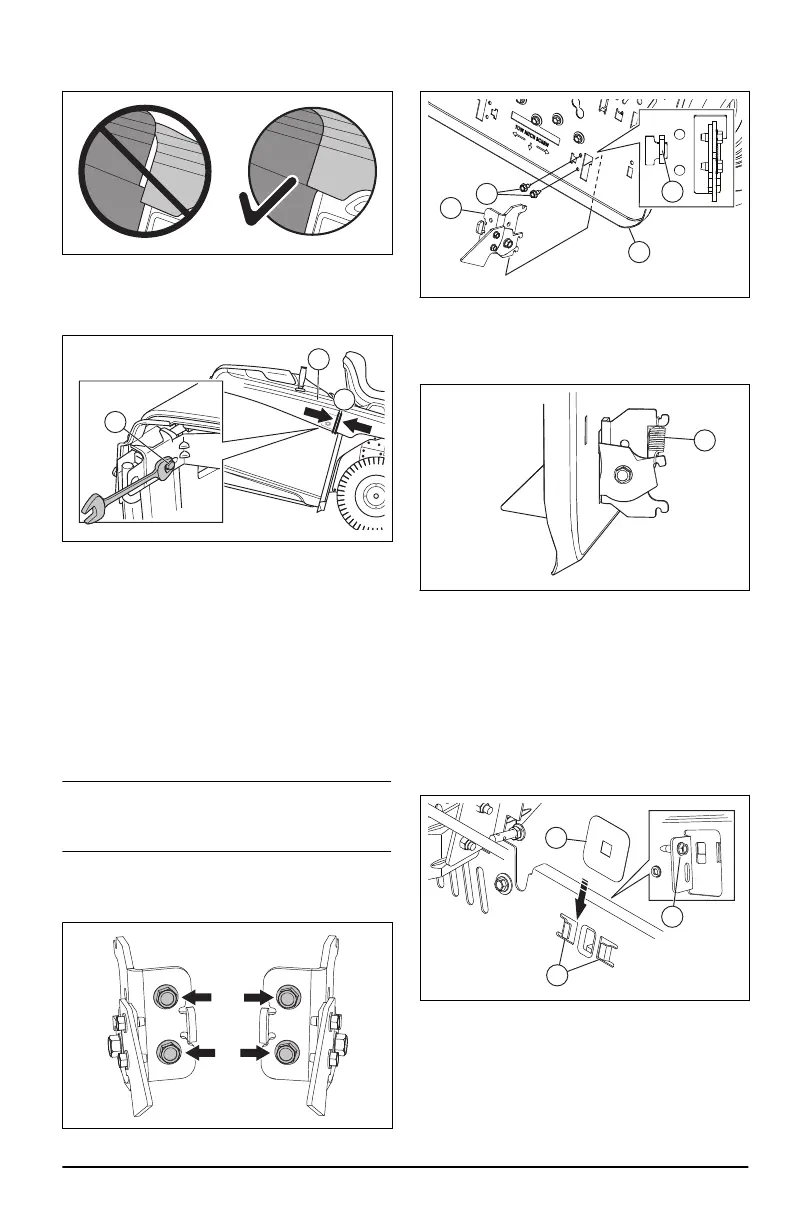

d) Assurez-vous qu'il n'y a pas d'espace entre le
collecteur d'herbe et l'aile.
2. Suivez les étapes ci-dessous pour régler la
position horizontale du collecteur d'herbe.
a) Mesurez la distance (A) entre l'aile et le haut
du collecteur d'herbe.
C
B
A
b) Retirez le collecteur d'herbe (B).
c) Desserrez les 2écrous (C).
d) Déplacez le châssis du collecteur d'herbe
dans la position appropriée. La distance
correcte (A) est d'environ 6mm (0,25po).
e) Serrez complètement les 2écrous.
Pour installer les loquets à ressort
du collecteur d'herbe
Les loquets à ressort du collecteur d'herbe se
trouvent sur la plaque arrière (1loquet dans chaque
angle inférieur).
Remarque:
Si vous réglez la position verticale
du collecteur d'herbe, il peut être nécessaire
d'ajuster les loquets à ressort du collecteur d'herbe.
1. Arrêtez le moteur et appliquez le frein de
stationnement.
2. Retirez les 4vis des loquets à ressort.
3. Installez les loquets à ressort (A) dans les trous
de la plaque arrière (B).
A
D
B
C
4. Assurez-vous que les loquets à ressort se
connectent aux fentes (C) de la plaque arrière.
5. Fixez les 4vis (D).
6. Fixez les 2ressorts (E).
E
Pour installer et régler le levier/
l'extension complets du collecteur
d'herbe
1. Arrêtez le moteur et appliquez le frein de
stationnement.
2. Déposez la goulotte d'éjection centrale.
Reportez-vous à la section
Pour démonter et
remonter la goulotte centrale à la page 73 .
3. Retirez le boulon (A).
A
B
C
4. Placez le carénage du levier complet (B) dans
les fentes (C).
