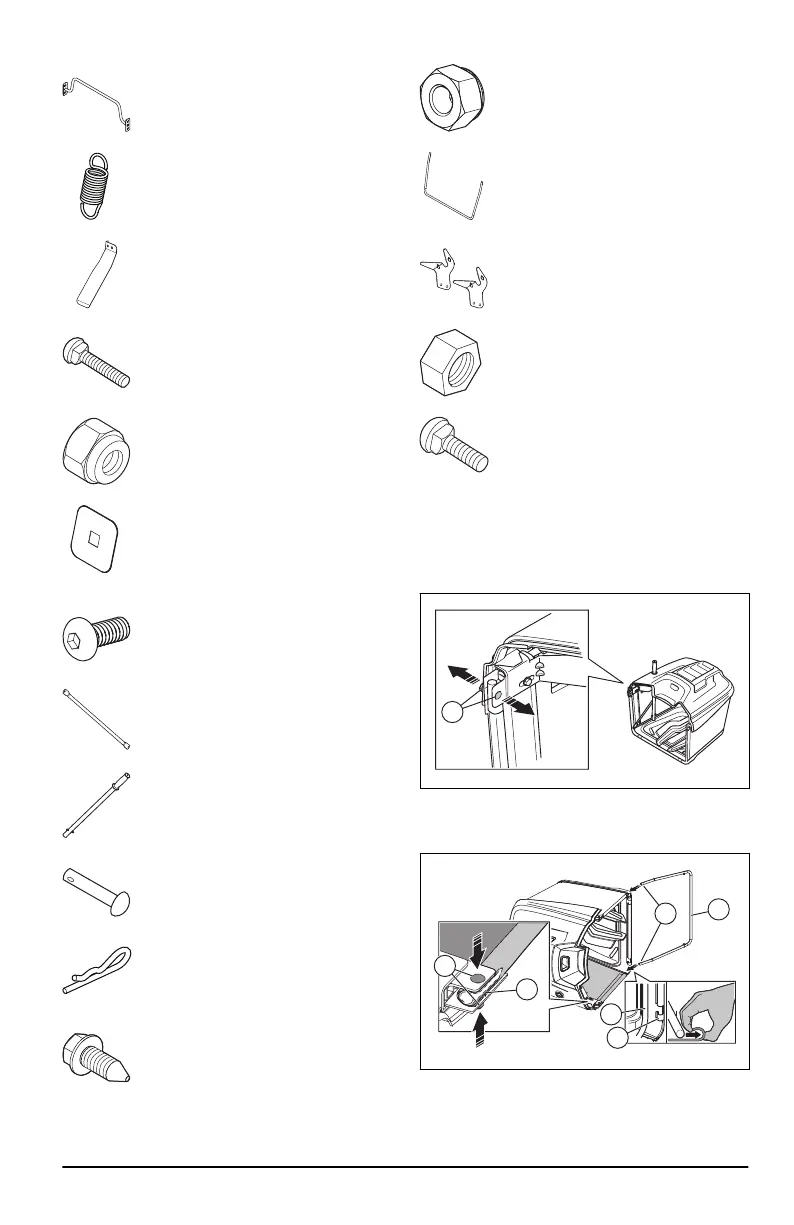

Montant coudé
Ressort d'extension de loquet
Levier de présence du collecteur
d'herbe
Boulons de carrosserie 5/16x18x1,5"
Contre-écrous 5/16 x 18
Carénage du levier complet
Vis à tête ronde 10-24 x 1/2
Croisillon
Poignée du collecteur d'herbe
Axe de chape
Attache
Vis 3/8 x 16 x 3/4
Écrou 10-24
Cadre avant
Pivot
Écrou 3/8 x 16 x 1"
Boulons de carrosserie 3/8x16x1"
Montage du collecteur d'herbe
1. Dépliez le sac en orientant la partie droite vers le
haut.
2. Retirez les 2vis et les 2écrous (A) de l'avant du
châssis supérieur.
A
3. Placez le collecteur d'herbe sur le côté.
4. Faites passer les extrémités (B) du cadre avant
(C) dans les boucles du tissu.
A
D
C
C
B
E
5. Faites passer les 2vis (A) à travers le tissu (D) et
les cadres.
6. Installez les 2écrous.
