REMARQUE: appliquez un
couple maximal de 11Nm.

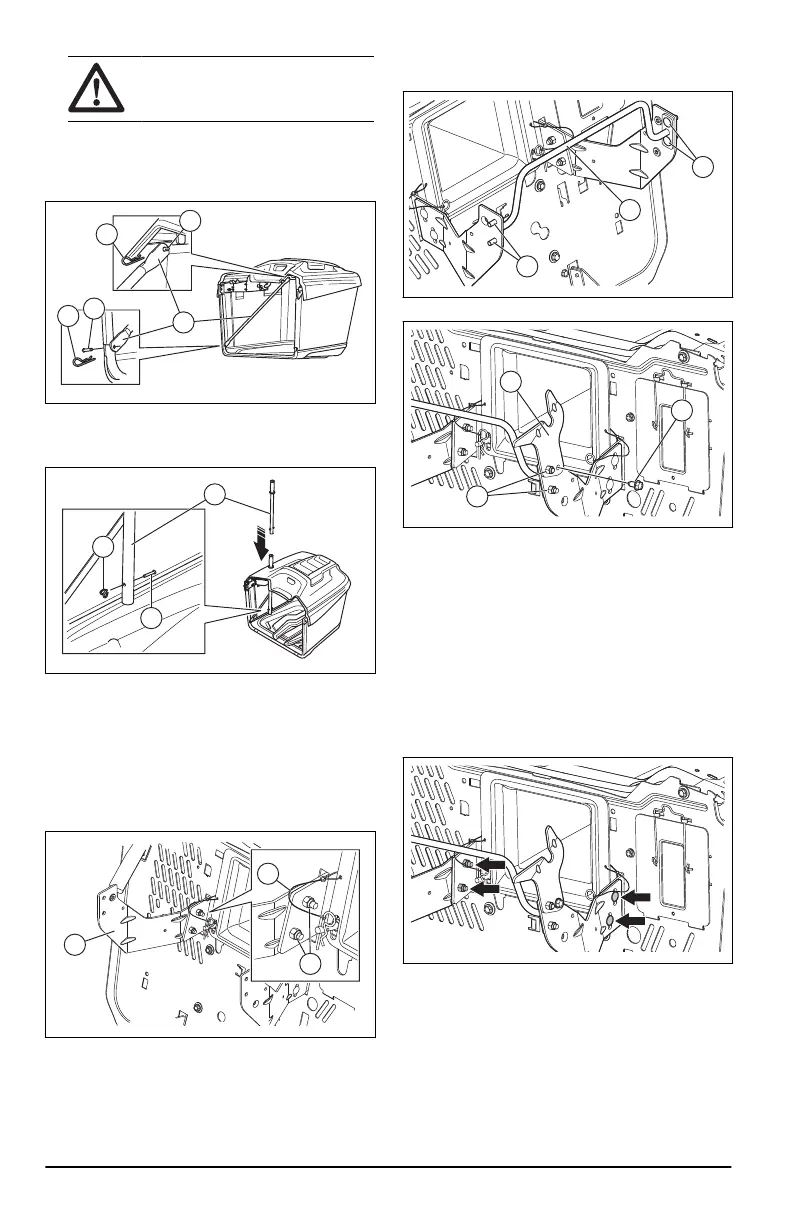

7. Insérez le cadre avant dans les attaches (E) à
l'avant de la base du collecteur d'herbe.
8. Faites passer les 4axes de chape (F) à travers
les cadres et les 2croisillons (G).
H
H
F
F
G
9. Installez les 2ressorts de retenue (H).
10. Insérez la poignée du collecteur d'herbe (I) dans
le trou situé en haut du collecteur d'herbe.
I
K
J
11. Installez l'axe de chape (J) et l'attache (K).
Pour installer les supports du
collecteur d'herbe
1. Installez le support du collecteur d'herbe (A) et
serrez les 2vis et les 2écrous (B). Assurez-vous
que les bords supérieurs des supports (C) sont
alignés.
A
C
B
2. Installez le montant coudé (D) et les 4vis à tête
bombée (E).
E
E
D
3. Installez les 2pivots (F).
F
H
G
4. Installez les 2boulons à tête à embase (G).
5. Installez les 4écrous (H).
Pour régler les supports du
collecteur d'herbe
La position des supports du collecteur d'herbe peut
être réglée.
1. Suivez les étapes ci-dessous pour régler la
position verticale des supports du collecteur
d'herbe.
a) Desserrez les 4écrous.
b) Déplacez les supports dans la position
correcte.
c) Serrez complètement les 4écrous.
56
2009 - 003 - 10.04.2023
