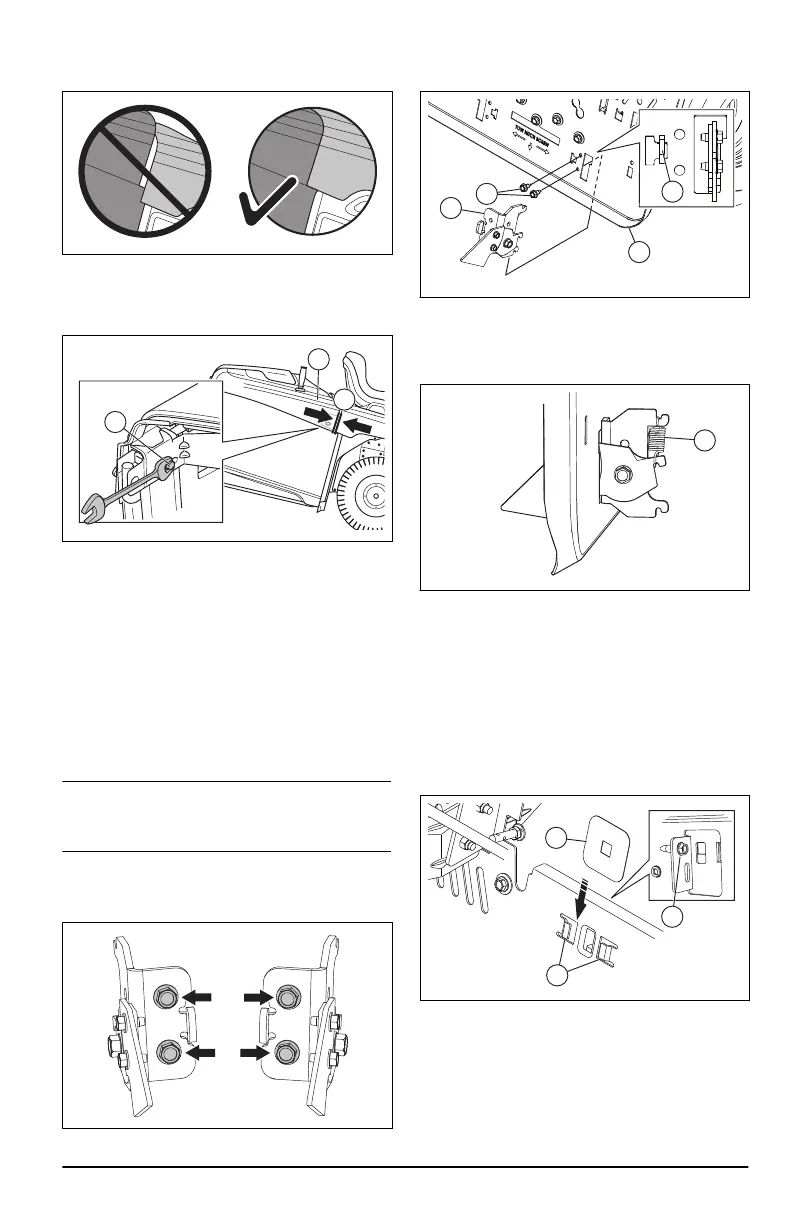

d) Assurez-vous qu'il n'y a pas d'espace entre le
collecteur d'herbe et l'aile.
2. Suivez les étapes ci-dessous pour régler la
position horizontale du collecteur d'herbe.
a) Mesurez la distance (A) entre l'aile et le haut
du collecteur d'herbe.
b) Retirez le collecteur d'herbe (B).
c) Desserrez les 2écrous (C).
d) Déplacez le châssis du collecteur d'herbe
dans la position appropriée. La distance
correcte (A) est d'environ 6mm (0,25po).
e) Serrez complètement les 2écrous.
Pour installer les loquets à ressort
du collecteur d'herbe
Les loquets à ressort du collecteur d'herbe se
trouvent sur la plaque arrière (1loquet dans chaque
angle inférieur).
Remarque:
Si vous réglez la position verticale
du collecteur d'herbe, il peut être nécessaire
d'ajuster les loquets à ressort du collecteur d'herbe.
1. Arrêtez le moteur et appliquez le frein de
stationnement.
2. Retirez les 4vis des loquets à ressort.
3. Installez les loquets à ressort (A) dans les trous
de la plaque arrière (B).
4. Assurez-vous que les loquets à ressort se
connectent aux fentes (C) de la plaque arrière.
5. Fixez les 4vis (D).
6. Fixez les 2ressorts (E).
Pour installer et régler le levier/
l'extension complets du collecteur
d'herbe
1. Arrêtez le moteur et appliquez le frein de
stationnement.
2. Déposez la goulotte d'éjection centrale.
Reportez-vous à la section
Pour démonter et
remonter la goulotte centrale à la page 73
.
3. Retirez le boulon (A).
4. Placez le carénage du levier complet (B) dans
les fentes (C).
2009 - 003 - 10.04.2023
57
