6 HNS 526
Stand: 06.10.2014 HYDAC ELECTRONIC GMBH Mat. Nr.: 669869
D
Wichtige Hinweise

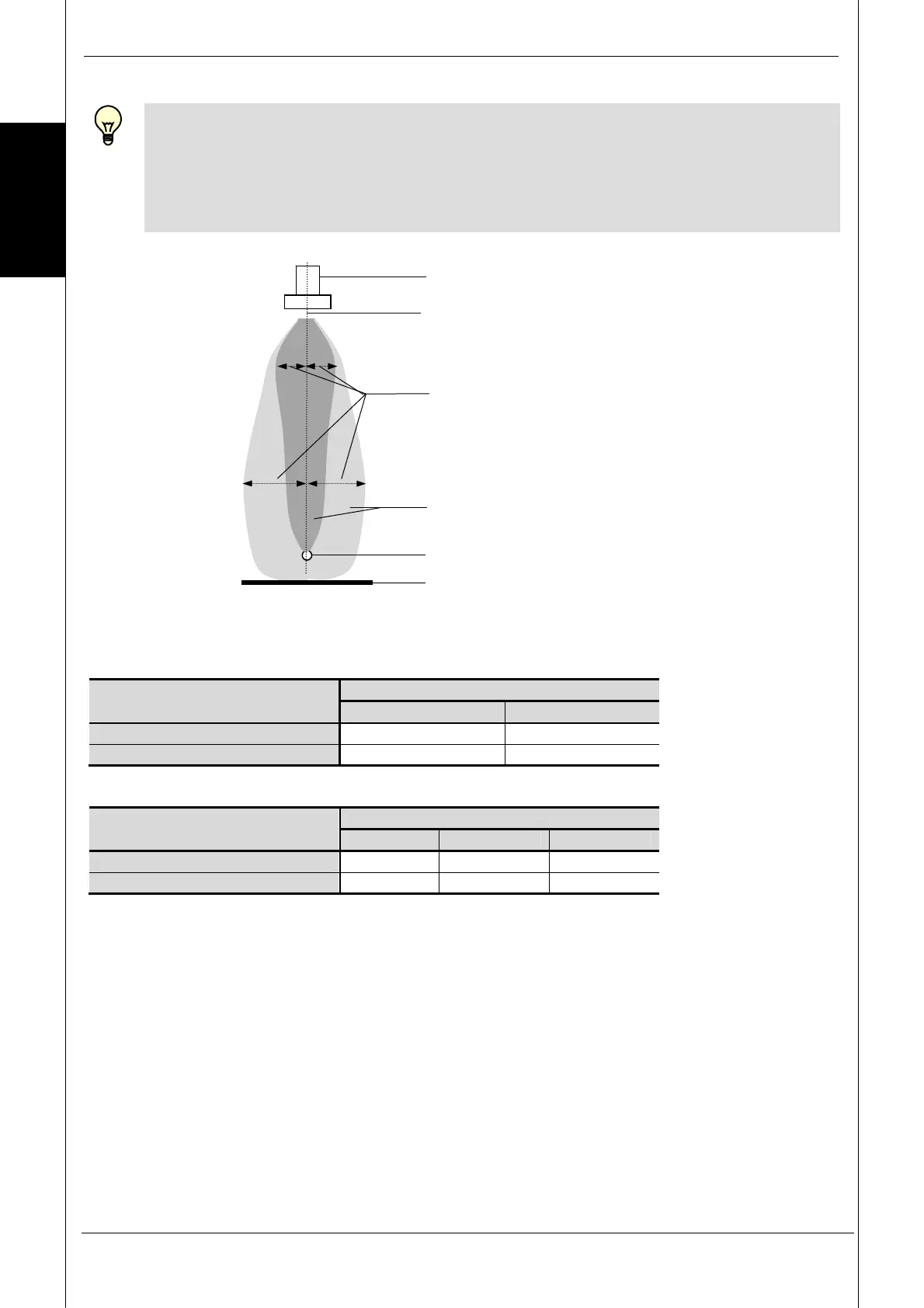

Um den Abstand zu einem Objekt/Oberfläche einwandfrei messen zu können, ist
darauf zu achten, dass keine Störobjekte in die Blindzone und die
Erfassungsbereiche ragen. Diese erzeugen Störreflexionen, die Messung wird
somit verfälscht.
Einzuhaltende Mindestabstände zur Vermeidung von Störreflexionen:
Erfasste Objekte Betriebstastweite
250 mm 350 mm
Min. Rohrdurchmesser 10 mm 3 cm 6 cm
Platte, Flüssigkeitsoberfläche 5 cm 10 cm
Erfasste Objekte Betriebstastweite
1300 mm 3400 mm 6000 mm
Min. Rohrdurchmesser 27 mm 15 cm 40 cm 50 cm
Platte, Flüssigkeitsoberfläche 35 cm 90 cm 130 cm
Mindestabstände
Sensor
Rohr
Platte, Flüssigkeitsoberfläche
Erfassungsbereiche
Blindzone
