7 Fonctionnement des sorties
7.1 Sorties de commutation
L'HNS 526 dispose d'1 ou 2 sorties de commutation. Dans le menu de base, plusieurs
configurations sont possibles :
7.1.1 Fonction seuil (SP)
Pour chaque sortie de commutation, il est possible de régler 1 seuil d'enclenchement et de
déclenchement. La sortie concernée commute quand la valeur programmée est atteinte;
elle revient à l'état initial quand la pression passe sous le seuil de déclenchement en
descendant.

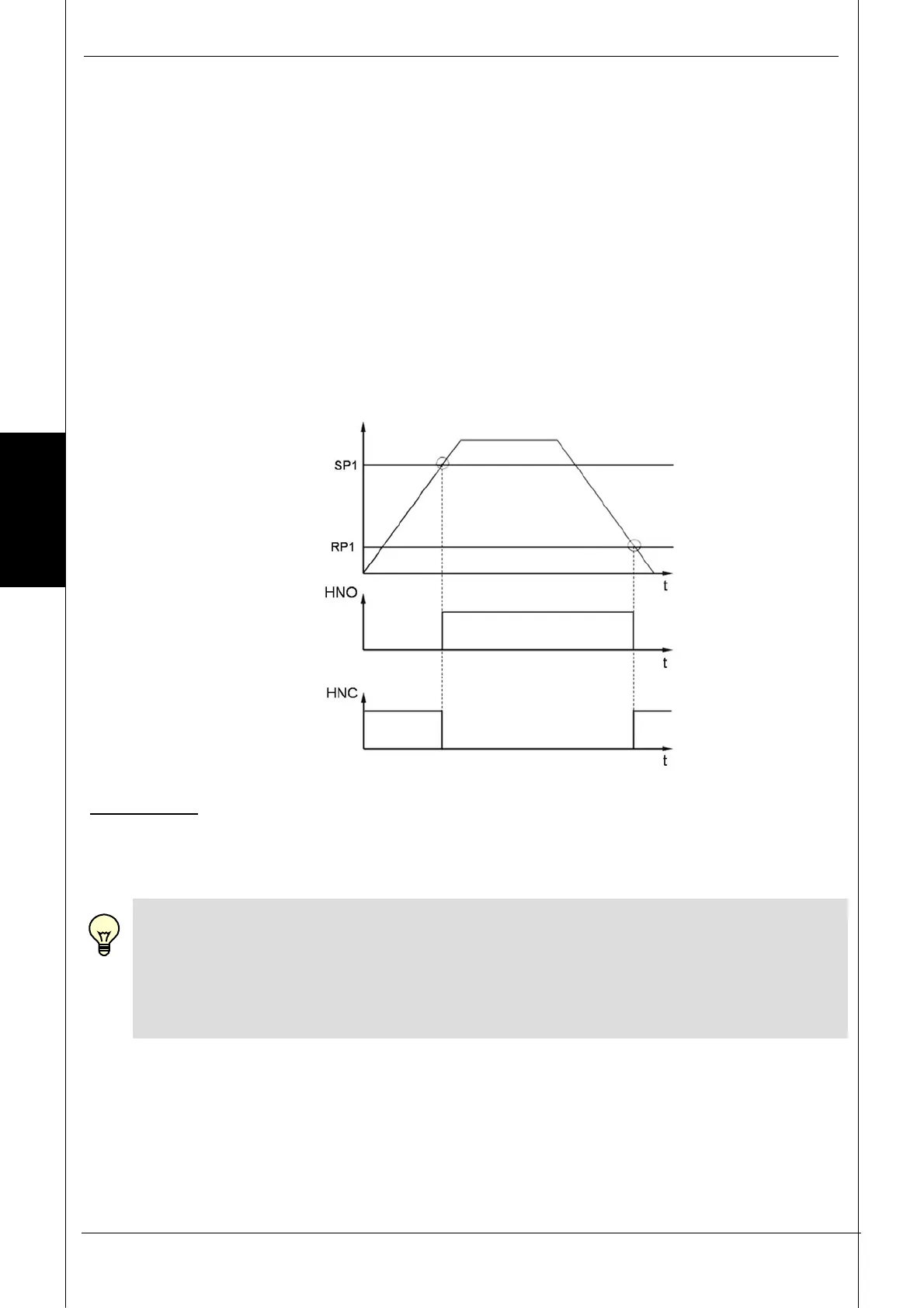

Exemple pour point de commutation 1 (fonction ouvrante et fermante)
Abréviations: "SP1", "SP2" = seuil d'enclenchement 1 ou 2
"RP1", "RP2" = seuil de déclenchement 1 ou 2
"HNO", = fonction fermante avec hystérésis
"HNC" = fonction ouvrante avec hystérésis
Remarque :
Le paramétrage du point de commutation (SP) n'est possible que s'il est supérieur
au seuil de déclenchement (RP). Nous recommandons de paramétrer d'abord SP
si RP est faible.
1
Function fermante
0
1
Function ouvrante
0
Niv
eau
