■ Montez le capteur sur le lieu de montage déterminé conformément à sa fonction.
■ Branchez le câble de raccordement au connecteur M12x1 (4 pôles).
Broche Code couleur
du câble*
HNS 526-2 HNS 526-3
1 brun +U
B
+U
B
2 Blanc SP2 I / U
3 Bleu 0 V 0 V
4 noir SP1 SP1

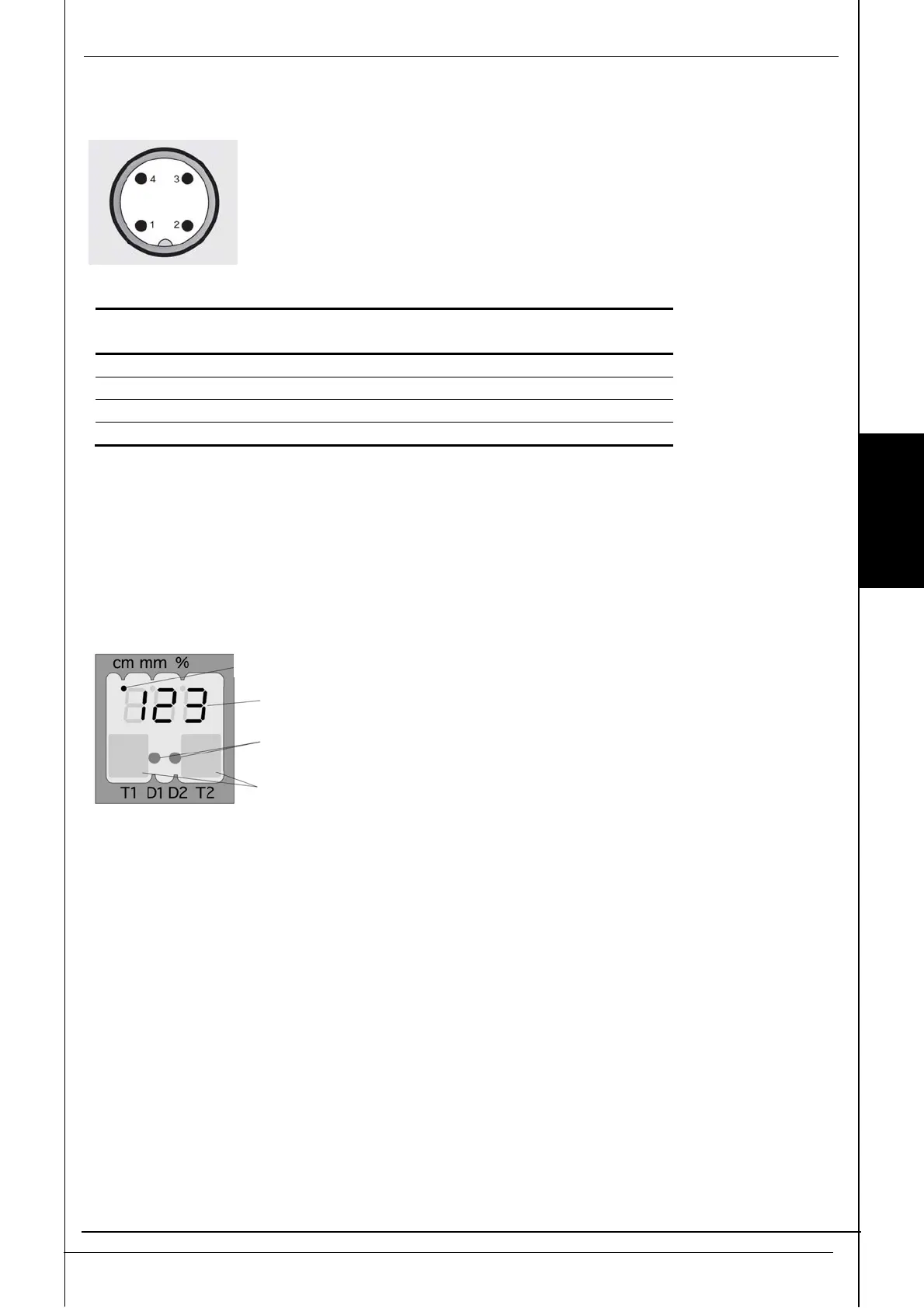

Fig.:Affectation des broches (vue sur le connecteur du capteur, code couleur des câbles à
raccordement HYDAC).
* valable pour accessoires HYDAC ZBE 06-02 et ZBE 06-05.
5 Eléments de la face avant de l‘HNS 526
A l'aide des touches il est possible de sélectionner les valeurs du menu en cours et de
régler cette valeur.
T1
•
Descendre dans le menu
•
Augmenter la valeur
•
Si la touche est maintenue,
il en résulte un
défilement des
valeurs paramétrées
T2
• Choix du menu
• Confirmer la valeur
Affichage digital à
3 digits
LED D1 et D2
Touches T1 et T2
