Page 138 MANUEL D’INSTALLATION ET DE FONCTIONNEMENT
FRANÇAIS
Machines à 4 fils

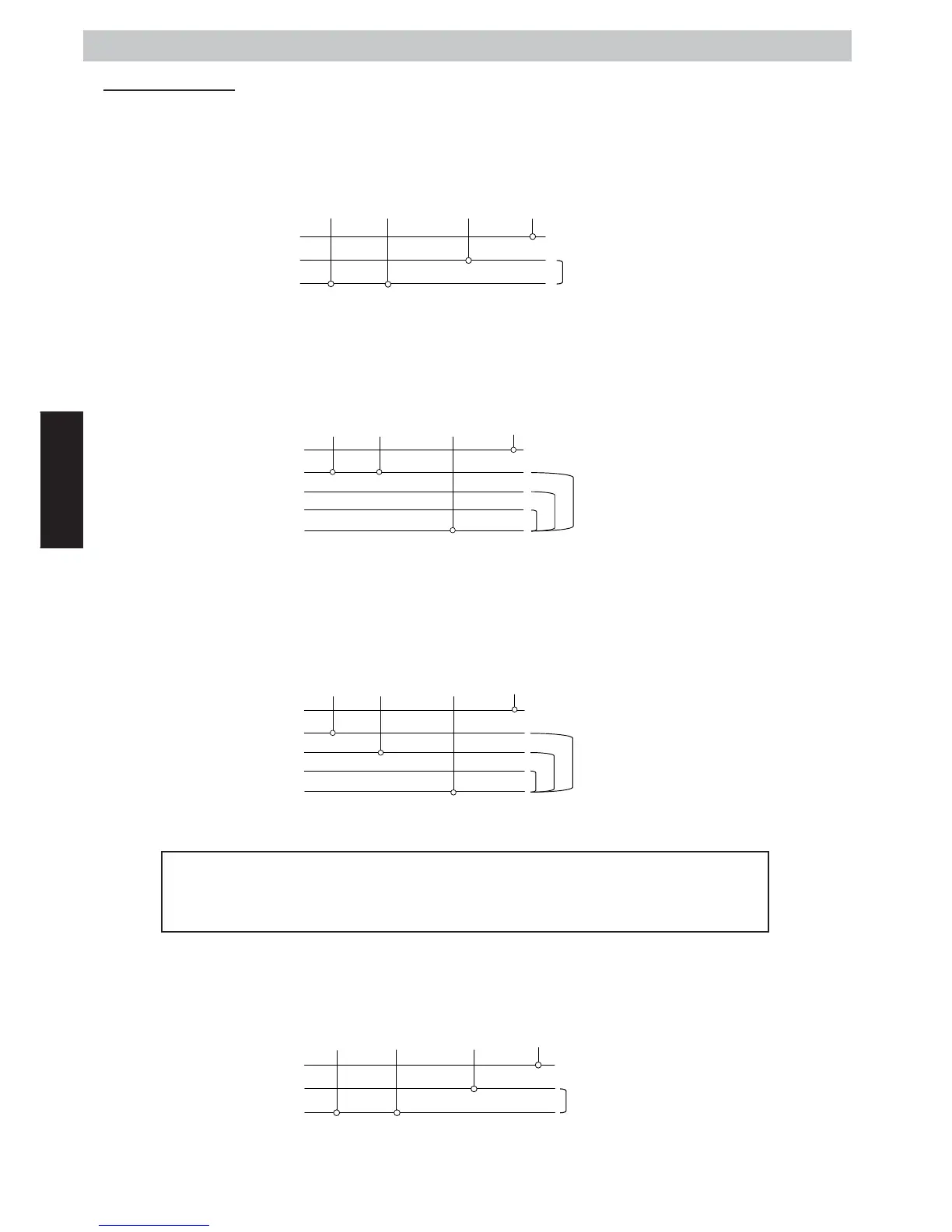

220 V - 240 V UNE PHASE AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
La machine peut être branchée à des alimentations à une seule phase de 220 V - 240 V. Dans ce cas, le conducteur
Noir doit être connecté au conducteur Marron puis à la phase de l’installation fixe. Le conducteur Bleu ou Gris doit
être connecté au neutre. Le conducteur Vert/Jaune doit être connecté à la terre.
Noir Marron Bleu ou Gris Vert/Jaune
--///
Neutre
Phase (S)
400 V UNE PHASE AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
La machine peut être branchée aux alimentations de trois phases et un neutre de 400 V. Dans ce cas, le conducteur
Noir doit être connecté à une des trois phases, le conducteur Marron à celle-ci et le conducteur Bleu ou Gris à la
phase neutre. Le conducteur Vert/Jaune doit être connecté à la terre.
Noir Marron Bleu ou Gris Vert/Jaune
--///
Phase (R)
Phase (S)
Phase (T)
Neutre
400 V DEUX PHASES AVEC NEUTRE (MACHINES 1-2-3 GROUPES)
La machine peut être branchée aux alimentations de trois phases et un neutre de 400 V. Dans ce cas, le conducteur
Noir doit être connecté à une des trois phases, le conducteur Marron à une phase diérente et le conducteur Bleu
ou Gris à la phase neutre. Le conducteur vert/jaune doit être connecté à la terre.
Noir Marron Bleu ou Gris Vert/Jaune
--///
Phase (R)
Phase (S)
Phase (T)
Neutre
110 V UNE PHASE AVEC NEUTRE (MACHINES 1-2 GROUPES)
IMPORTANT : Les machines fabriquées pour être connectées à des tensions
électriques de 110 V, sont fabriquées sur des éléments électriques spécifiques
pour cette tension. Elles ne pourront donc être installées qu’à une tension de
110 V, comme indiqué sur le schéma électrique spécifique pour ces tensions.
La machine peut être connectée à des alimentations d’une seule phase de 110 V. Dans ce cas, le conducteur Noir
doit être connecté à la phase de l’installation fixe, le conducteur Marron doit être connecté à la même phase que
le conducteur Noir et le conducteur Bleu ou Gris à la phase neutre. Le conducteur Vert/Jaune doit être connecté à
la terre.
Noir Marron Bleu ou Gris Vert/Jaune
--///
Neutre
Phase (R)
220-240V
220-240V
220-240V
110V
