IBERITAL
Página 46 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO
ESPAÑOL

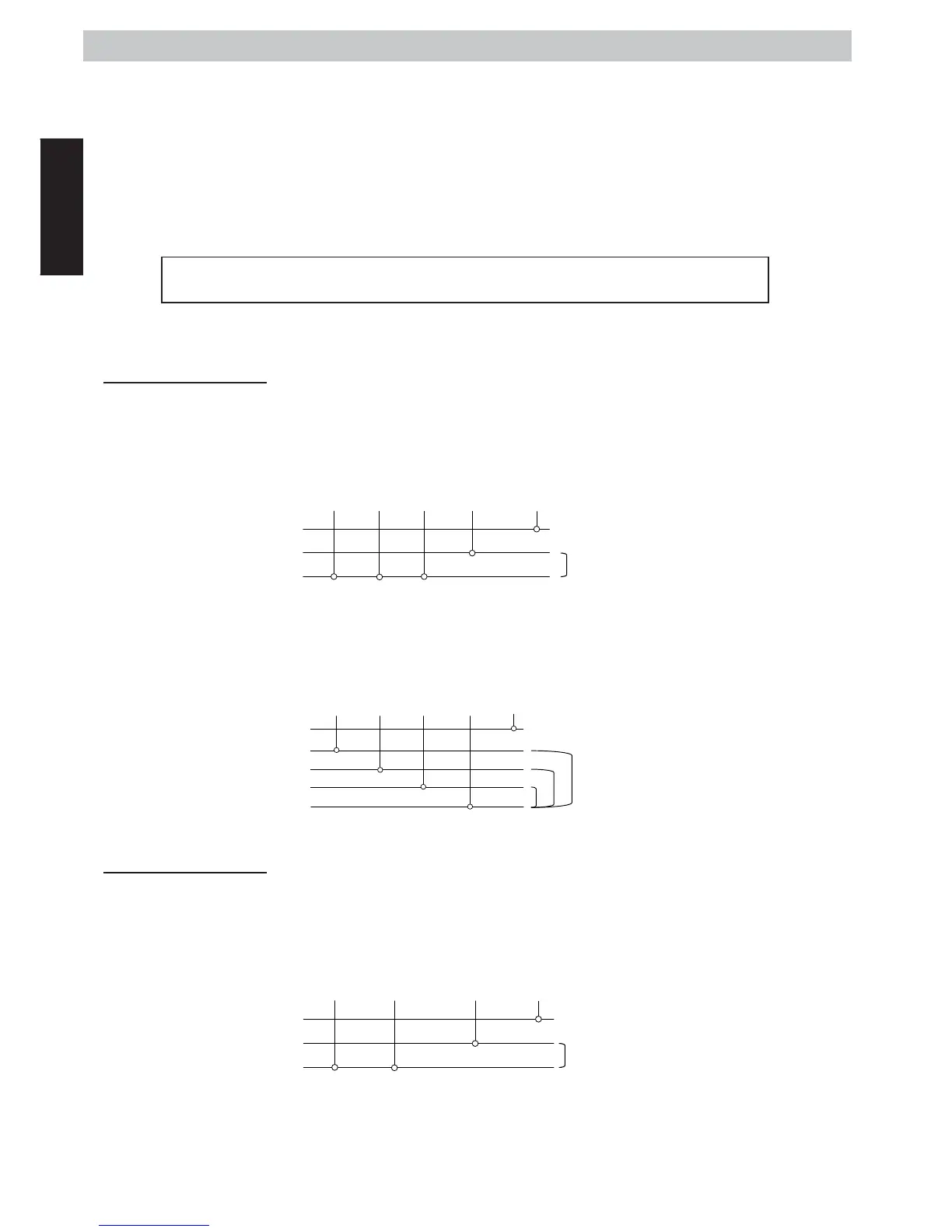

3.3.- CONEXIÓN A LA RED ELÉCTRICA
IMPORTANTE: Este equipo es de conexión fija a la red eléctrica.
La máquina está equipada con resistencias y otros elementos eléctricos de 110 V, 220 V - 240 V dependiendo de
la versión. Debe instalarse un interruptor, del calibre adecuado, entre la instalación fija y la máquina. El consumo
eléctrico máximo está indicado en la placa de características.
El cable de tierra debe conectarse a una toma de tierra eficiente.
IMPORTANTE: Las máquinas solo pueden conectarse 110 V, 220 V - 240 V
dependiendo de la versión de máquina adquirida.
3.3.1. Máquinas CE
Máquinas con 5 hilos
220 V - 240 V UNA FASE CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
La máquina puede conectarse a alimentaciones de una sola fase de 220-240 V. En este caso los conductores
Negro, Marrón y Gris deben unirse y después conectarse a la fase de la instalación fija. El conductor Azul debe
conectarse al neutro. El conductor Verde/Amarillo debe conectarse a tierra.
Negro Marrón Gris Azul Verde/Amarillo
--///
Neutro
Fase (S)
400 V TRES FASES CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
La máquina puede conectarse a alimentaciones de tres fases y un neutro de 400 V. En este caso los conductores
Negro, Marrón y Gris deben conectarse cada una a una fase diferente y el conductor Azul a la fase neutra. El
conductor Verde/Amarillo debe conectarse a tierra.
Negro Marrón Gris Azul Verde/Amarillo
--///
Fase (R)
Fase (S)
Fase (T)
Neutro
Máquinas con 4 hilos
220 V - 240 V UNA FASE CON NEUTRO (MÁQUINAS 1-2-3 GRUPOS)
La máquina puede conectarse a alimentaciones de una sola fase de 220-240 V. En este caso el conductor Negro
debe unirse al conductor Marrón y después conectarse a la fase de la instalación fija. El conductor Azul o Gris debe
conectarse al neutro. El conductor Verde/Amarillo debe conectarse a tierra.
Negro Marrón Azul o Gris Verde/Amarillo
--///
Neutro
Fase (S)
220-240V
220-240V
220-240V
