Identification des composants de la carte principale
La carte principale (également appelée carte mère) constitue la carte à circuits
principale de votre ordinateur. Elle fournit les fonctions de base de l’ordinateur et
prend en charge tout un ensemble d’unités installées par IBM ou par vous-même,
ultérieurement.

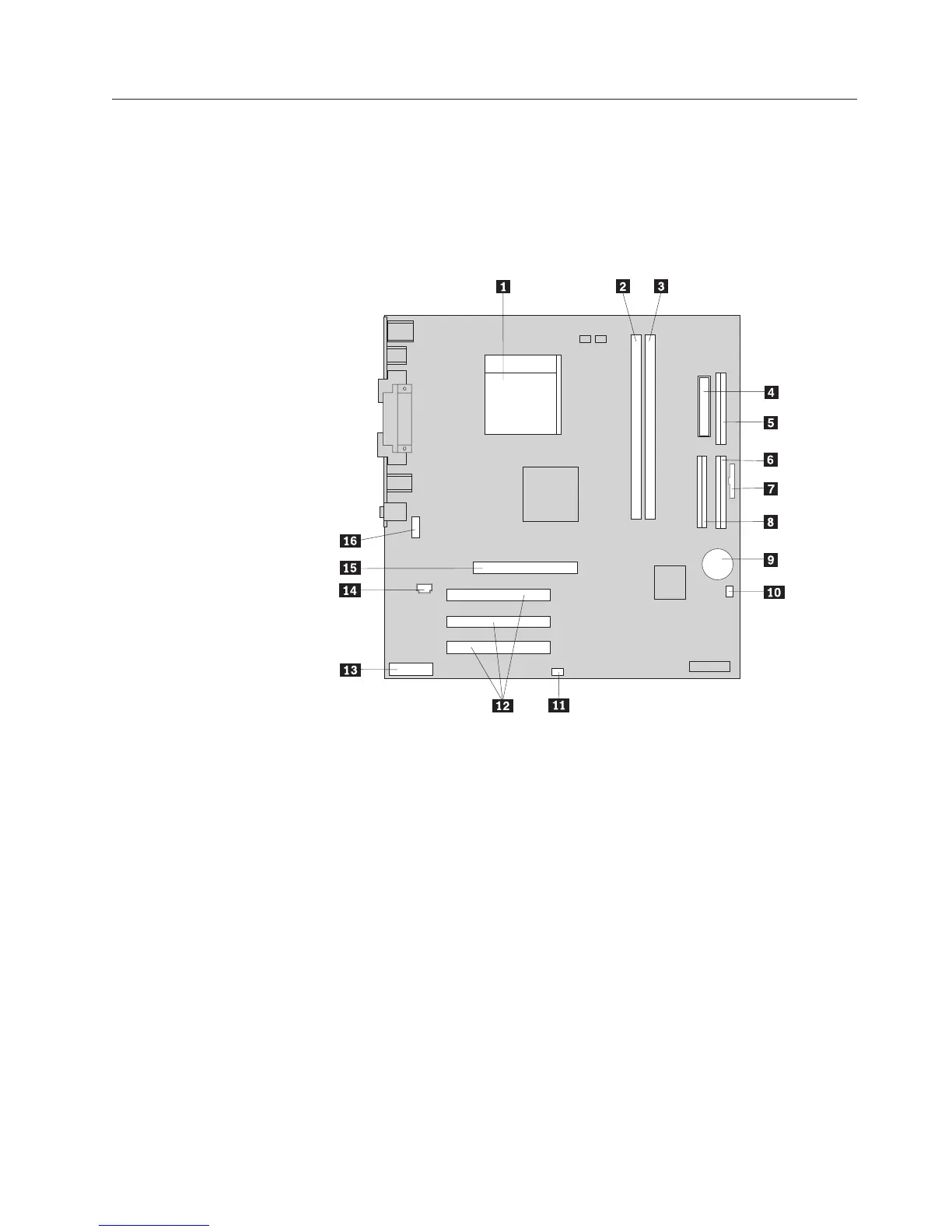

L’illustration suivante indique l’emplacement des composants sur la carte
principale.
«1¬ Microprocesseur «9¬ Pile
«2¬ Connecteur DIMM 1 «10¬ Cavalier d’effacement de CMOS et
de reprise
«3¬ Connecteur DIMM 2 «11¬ Connecteur de la diode SCSI
«4¬ Connecteur d’alimentation «12¬Emplacements PCI
«5¬ Connecteur de l’unité de disquette «13¬ Connecteur de la sortie audio du
panneau frontal
«6¬ Connecteur IDE principal «14¬Connecteur audio de l’unité de
CD-ROM
«7¬ Connecteur du panneau frontal «15¬Emplacement AGP (certains modèles)
«8¬ Connecteur IDE secondaire «16¬Port série
Chapitre 4. Types 8307, 8308, 8310, 8311, 8314 et 8315 65
