IdeaFormer IR 3 User Manual

11
珠 海 贝 尔 科 技 有 限 公 司
Zhuhai Bell Technology Co., Ltd

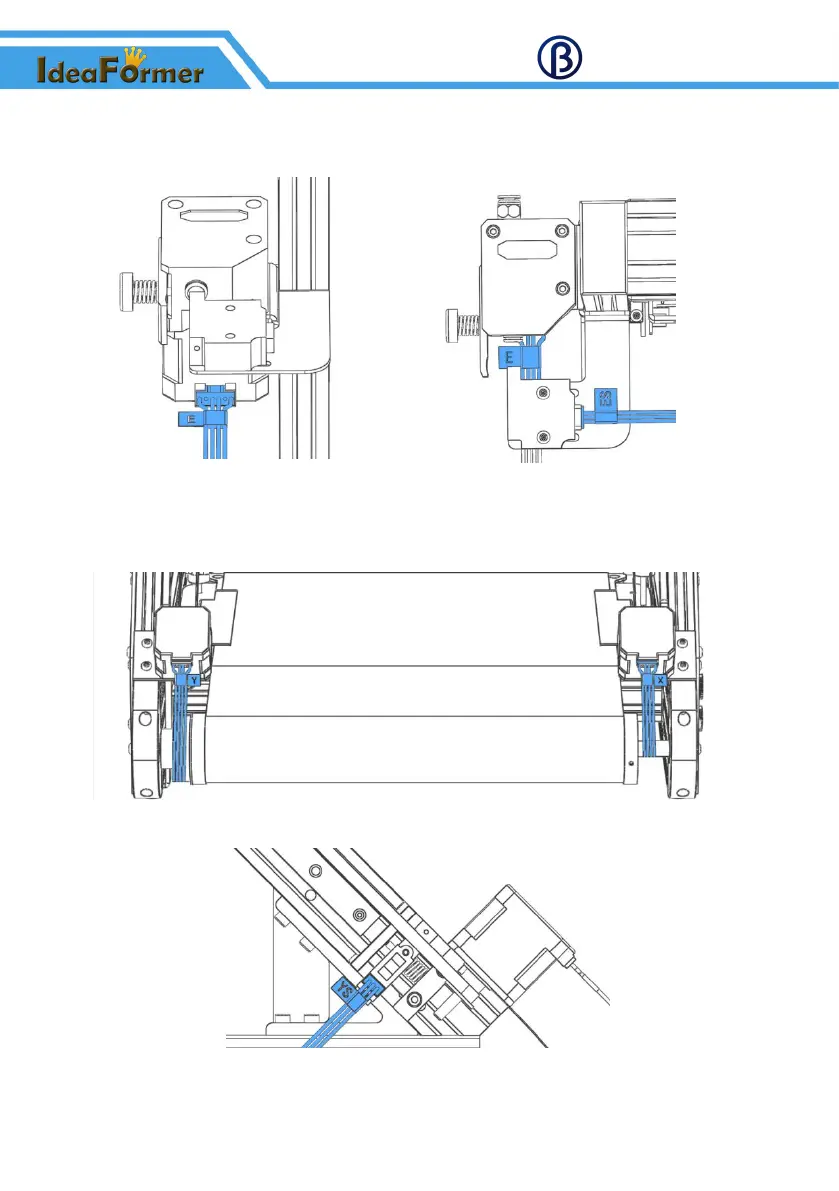

（2）把 E、ES 分别插进挤出机电机和断料传感器，外露的线用封条封在铝型材上。
Insert E0 and ES into the extruder motor and material break sensor respectively, and seal the
exposed wire on the aluminum profile with a seal.
E 电机 ES 断料传感器
E motor ES filament senor
（3）把 X Y 分别插进 X Y 电机，YS 插进光电开关。
Insert X,Y into X,Y motor and YS into photoelectric switch respectively.
X Y 电机
X Y motor
YS Y 轴限位开关
Y-axis limit sensor

IdeaFormer IR 3 Specifications

General

Brand	IdeaFormer
Model	IR 3
Category	3D Printers
Language	English
