1. Sélection du milieu surveillé :
A la livraison : Surveillance de liquides. Pour la surveillance de gaz :
Shunter les bornes 23 / 24.
2. Réglage du retard à la disponibilité :
A la livraison : Retard à la disponibilité t1 = 10 s. Pour définir
d'autres temps pour t1 : Raccorder une résistance (R) entre les
bornes 22 et 23.
3. Mettez l'appareil sous tension. Après écoulement du retard à la dis-
ponibilité l'appareil est opérationnel, (pendant ce temps le relais de
sortie est enclenché).
4. Réglez le débit et maintenez-le constant. Tournez le potentiomètre
(2) jusqu'à ce qu'une LED verte soit allumée. Plus la LED verte
allumée est éloignée de la LED jaune, plus sûr est le réglage (capa-
cité de réserve pour les fluctuations du débit ou de la température).
5. Réglez le potentiomètre pour la surveillance de la température (3)
sur la température limite souhaitée.
23
FRANÇAIS

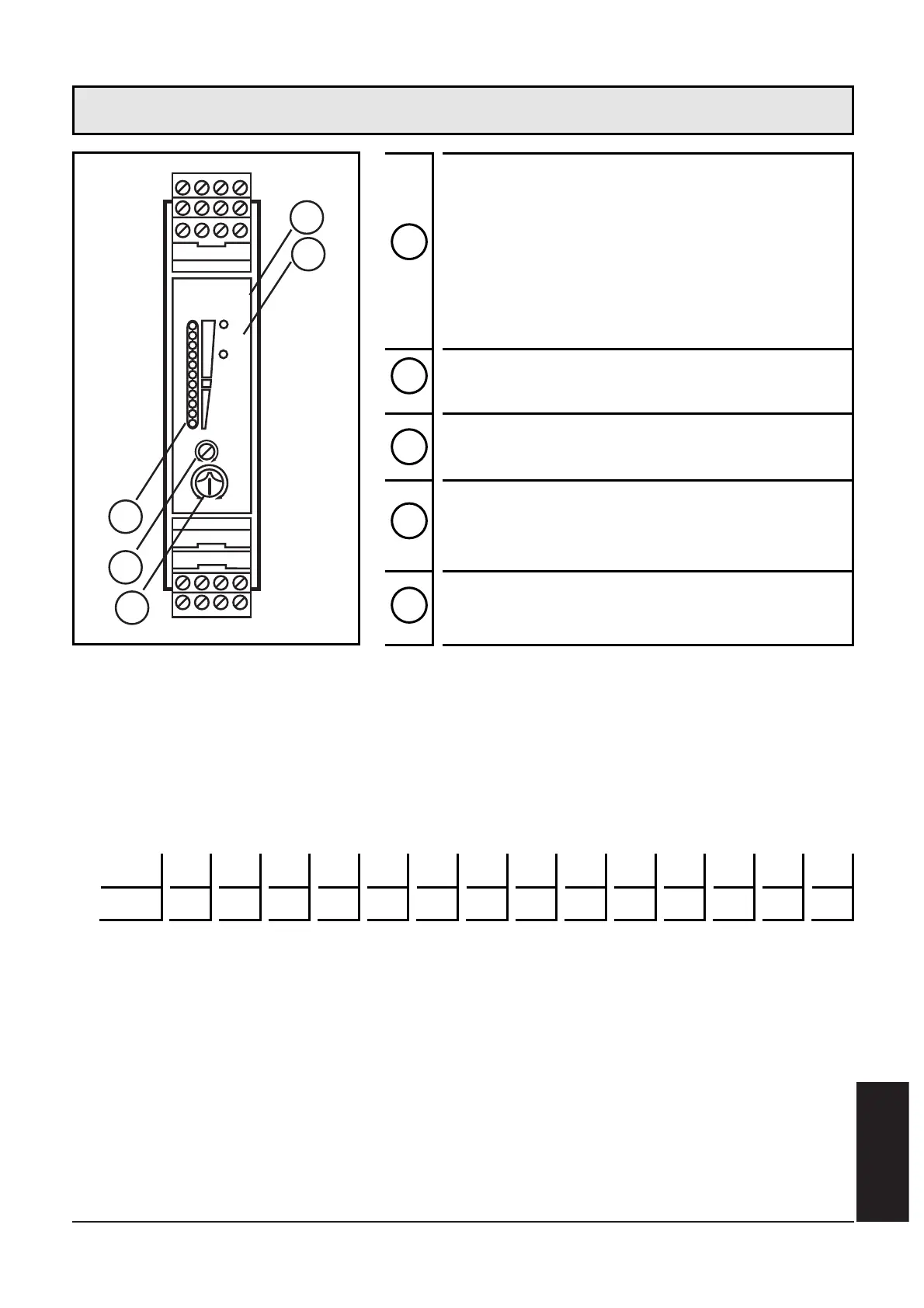

Potentiomètre (seuil de commutation
débit)
Rampe de LED
- LED rouge allumée : débit au-dessous
du seuil de commutation
- LED jaune allumée : relais enclenché,
débit a atteint le seuil de commutation
- LED verte allumée : débit au-dessus du
seuil de commutation
Potentiomètre (seuil de commutation
température)
LED rouge (TEMP/RELAY) : allumée en
cas de température dépassée
LED rouge (WIRE BREAK/RELAY) :
allumée en cas de rupture ou court-
circuit des câbles de la sonde
1
2
3
4
5
Réglage
t1 [s] 15 20 25 30 35 40 45 50 55 60 65 70 75 80
R [kΩ]
10 18 27 39 47 56 68 82
100
120 150 180 220 270
