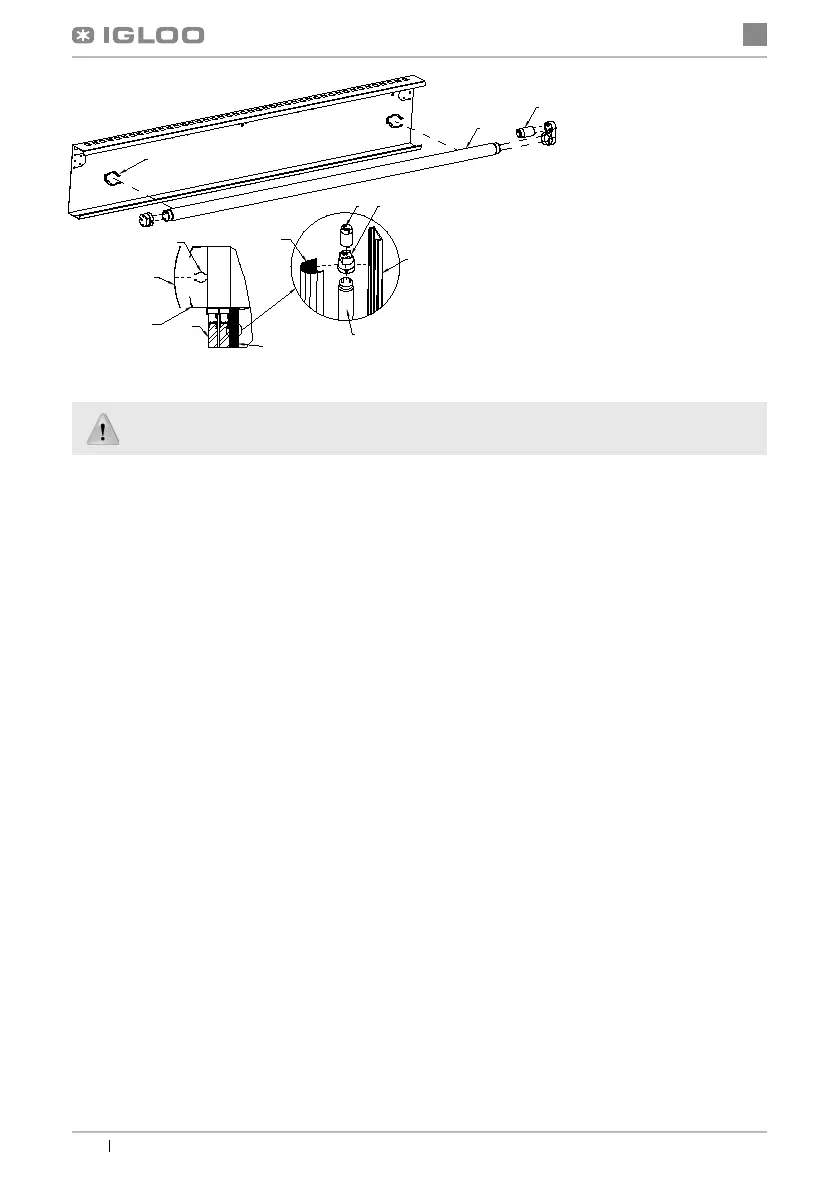

Abb.9 Austausch der Glühlampen
6. INSTANDHALTUNG
6.1. Kennzeichnung und Behebeung der Störungen
Haben irgendwelche Schwierigkeiten bei Inbetriebnahme der Anlage oder seinem Betrieb aufgetreten, sollen Sie nach die-
sen Kapiteln dieser Bedeinungsanleitung zurückkehren, in denen die durchgeführte Tätigkeit erklärt ist. Damit können Sie
sich vegewissern, dass die Anlage richtig bedient ist. Wurden die Störungen nicht beseitigt, verwenden Sie die unteren
Hinweisen, um diese zu beheben.
Die Anlage arbeitet nicht...- Vergewissern Sie sich, dass:
• Die Anlage zum Stromversicherungsnetz angeschlossen ist
• Die Spannung und Frequenz im Netz entsprechen den Werten, dir durch den Hersteller empfohlen sind 230V/50Hz
• Der Hauptschalter eingeschaltet ist
• Der Thermostat eingeschaltet ist (Betrifft . Igloo – Sind auf dem Display nur zwei Punkte angezeigt – den Thermostat
einschalten)
Die Anlage arbeitet, aber die Beleuchtung funktoniert nicht ...- Vergewissern Sie sich, dass:
• Die Beleuchtungstaste sich in die Postion EIN befi ndet
• Die Leuchtstoffl ampe oder Zünder sich nicht durchgebrennt haben
Die Anlage kann die entsprechende Temepratur nicht erlangen, Beleuchtung funktioniert ...
Vergewissern Sie sich, dass:
• Der Anlagehauptschalter sich in Posiotion EIN befi ndet
• Die Temepratureinstellung auf dem Thermostat richtig eingestellt ist
• Thermostat funktioniert richtig
• Der Kondensator nicht verschmutzt ist, falls erforderlich reinigen
• Die Umgebungstemepratur den Wert von 25ºC nicht überschreitet
• Genügend Zeit gelaufen ist, um die Waren zu kühlen
• Die Belüftungsöffnungen der Anlage nicht gesperrt sind
Betrifft. „IGLOO”) Auf dem Thermostat ist C0 oder C1 bzw. C2 statt Temperatur gezeigt:
Wir haben damit zu tun, wenn einer von Fühlern des Temperaturreglers beschädigt wird. In dieser Situation
werden folgende Hinweisen gezeigt:
• C0 –Beschädigung des Temperaturfühlers in der Kammer – das anerkannte Service rufen
• C1 –Beschädigung des Verdampferfühlers - das anerkannte Service rufen
• C2 –Beschädigung von Alarmfühler für Verdampfer (oder Beschädigung der zweiten Verdampferfühlers) – das anerkan-
nte Service rufen
Bei der Wartungsarbeiten ist es zu beachten, dass das Typenschild der Anlage nicht beschädigt wird Abb.10 (S.25), auf
dem die wichtigen Hinweisen für Serviceteam und Entsorgungsfi rmen enthalten sind.
1 – Plexiplatte der oberen Paneel
2 – Halterungen zum Befestigen der Plexiplatte
3 – Halterung der Glühlampe (obere Paneel)
4 – Glastüren
5 – PCV-Profi l (Seitenbeleuchtung)
6 – Transparentes Gehäuse der Glühlampe
(Lampenschirm)
7 - Glühlampe
8 – Glühlampenschirm
9 – Zünder
