6
pl
Instrukcja obsługi Costa www.igloo.pl
9
3
7
2
1
3
4
5
5
6
7
89

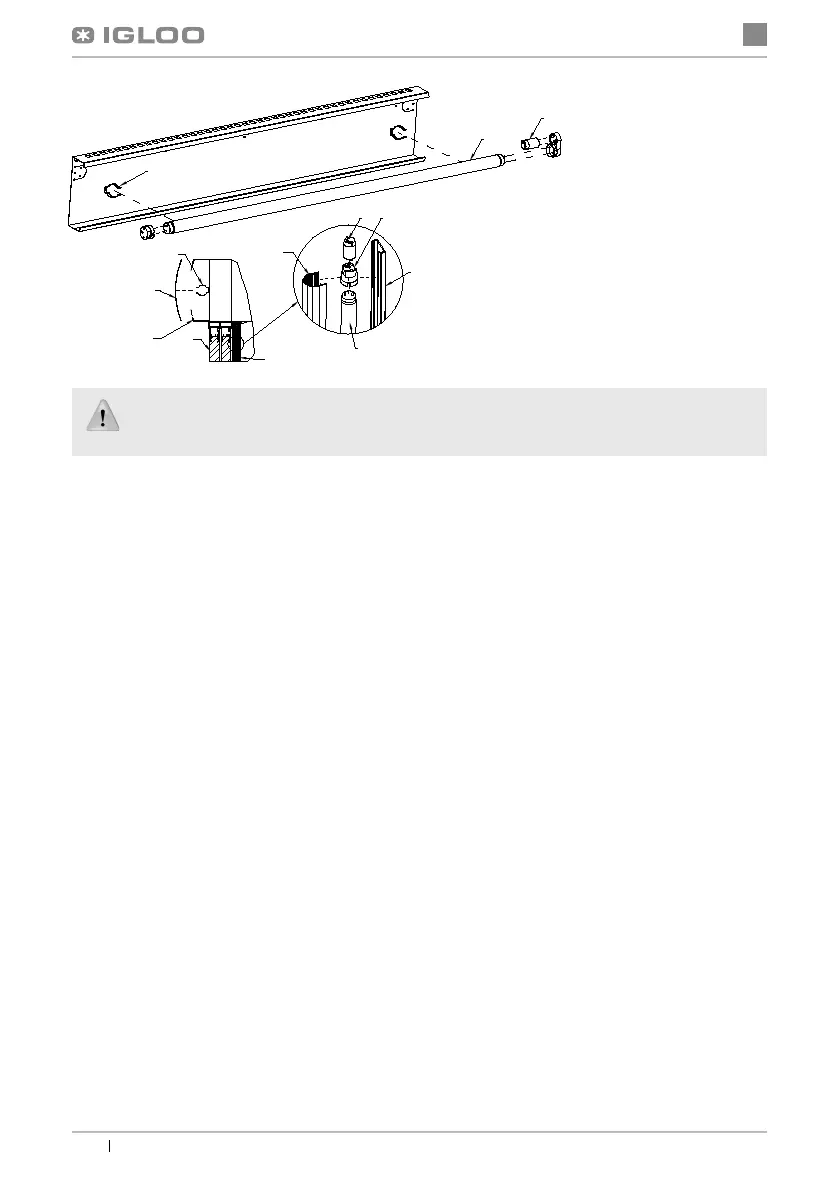

Rys.9 Wymiana świetlówek
6. SERWIS
6.1. Identy kacja i naprawa usterek
W przypadku wystąpienia jakichkolwiek trudności podczas uruchamiania urządzenia lub podczas jego eksploatacji należy
powrócić do tych rozdziałów instrukcji obsługi, które wyjaśniają wykonywaną operację. Ma to na celu upewnienie się, czy
urządzenie jest prawidłowo obsługiwane. Jeżeli trudności występują nadal, poniższe wskazówki pomogą w ich usunięciu.
Urządzenie nie pracuje...- Upewnić się, czy:
• Urządzenie jest podłączone do sieci prądu elektrycznego
• Napięcie i częstotliwość w sieci są odpowiednie z tymi, jakie zaleca producent (patrz tabliczka znamionowa)
• Włączony jest wyłącznik główny
Termostat jest załączony (Dotyczy term. Igloo – Jeśli na wyświetlaczu wyświetlają się jedynie dwie kropki – włącz
termostat)
Urządzenie pracuje, oświetlenie nie świeci...- Upewnić
się, czy:
• Wyłącznik oświetlenia jest w pozycji załączonej
Świetlówka lub zapłonnik w urządzeniu nie uległy spaleniu
Urządzenie nie osiąga odpowiedniej temperatury, oświetlenie świeci...- Upewnić się, czy:
• Wyłącznik główny jest w pozycji załączonej
Nastawa temperatury na termostacie jest odpowiednio ustawiona
• Termostacie działa poprawnie
Temperatura otoczenia nie jest wyższa niż 25ºC
• Minęło wystarczająco dużo czasu dla schłodzenia produktów
Otwory wentylacyjne urządzenia nie są zablokowane
(Dotyczy term. „IGLOO”) Termostat wyświetla C0 lub C1 lub C2 zamiast temperatury:
Sytuacja taka ma miejsce, jeżeli został uszkodzony jeden z czujników regulatora wówczas mogą pojawić się
następujące komunikaty:
C0 –uszkodzenie czujnika temperatury wewnątrz komory –wezwać autoryzowany serwis
C1 –uszkodzenie czujnika parownika - wezwać autoryz. serwis
C2 –uszkodzenie czujnika alarmu skraplacza (lub uszkodzenie drugiego czujnika parownika) – wezwać autoryzo-
wany serwis
Podczas czynności konserwujących należy uważać, aby nie uszkodzić tabliczki znamionowej
urządzenia Rys.10 (str.7), która zawiera istotne informacje dla serwisantów oraz rm zajmujących
się usuwaniem odpadów.
1 – Płyta pleksi panelu górnego
2 – Uchwyty mocujące płytę pleksi
3 - Uchwyt świetlówki (panelu górnego)
4 – Drzwi przeszklone
5 – Pro l PCV (podświetlenie boczne)
6 – Przeźroczysta oprawa świetlówki (klosz)
7 - Świetlówka
8 – Oprawa świetlówki
9 – Zapłonnik świetlówki
