Во время мытья оборудования запрещается использовать струю воды. Оборудование нуж-
но мыть с использованием влажной тряпочки.
После завершения установки оборудования на месте эксплуатации необходимо оставить его в спо-
койствии в течение, по крайней мере, 2 часов перед включением (касается оборудования со встро-
енным агрегатом), для того чтобы установился уровень холодильного агента, что предотвратит про-
блемы с запуском холодильного агрегата!
ПРЕДОСТЕРЕЖЕНИЕ: Защищать от повреждения холодильный контур!
Поместить штепсель провода подключения непосредственно в штепсельной розетке
(запрещается подключать оборудование посредством удлинителей или распределителей!)
Сетевые гнезда (опция) могут быть предназначены для питания фискальной кассы, весов и других
приемников, мощность которых не превышает 500 Вт!
• Включить кнопку главного выключателя Рис.10/1 (стр.13), что вызовет подключение регулятора термостата,
а затем агрегата оборудования
• На пульте термостата Рис.10/3 (стр.46) установить температуру (подробности обслуживания на стр.51 или 52)
• Включить кнопку освещения Рис.10/2 (стр.46)

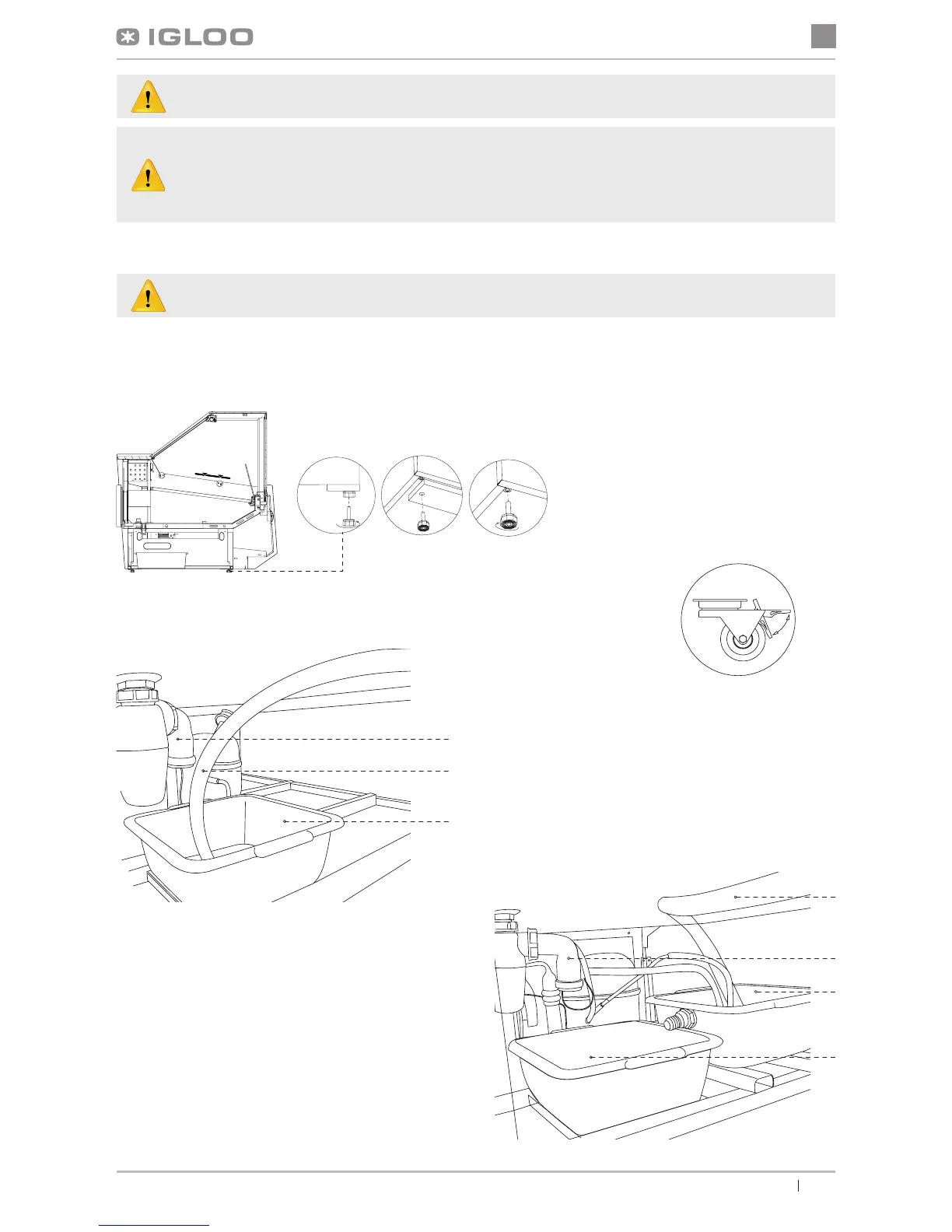

Рис.2 Удаление деревянного поддо-
на
1 – Выкрутить ножки из поддона
2 - Удалить деревянный поддон
3 - Вкрутить ножки в гайки, приварен-
ные к раме оборудования
Рис.3 Колесный, передвижной комплект
A – передвижная позиция
B – позиция блокады
A
B
1
2
3
Рис.4 Контейнер для конденсата (версия без
испарительной установки)
1 – Спуск воды из корпуса оборудования (с сифоном)
2 – Шланг спуска воды из лотка (отплыв конденсата
после
оттаивания испарителя)
3 – Контейнер для конденсата (следует опорожнять
конденсат!!!)
1
3
2
4
Рис.5 Слив (версия с испарительной установкой)
1 – Спуск воды из корпуса оборудования (с сифоном)
2 – Шланг спуска воды из лотка (отплыв конденсата
после оттаивания испарителя)
3 - Слив (следует опорожнять конденсат в случае, если
вода перелилась из контейнера испарительной
установки!)
4 – Испарительная установка
